商品详细描述

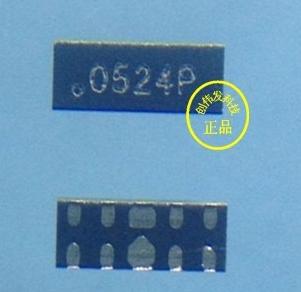

CLAMP0524P 低电容式ESD保护IC 5V 0.3pF 0.45pF 四路保护


Clamp0524P四线保护器件RClamp0524P，具有低电容和高保护能力，适合于高清晰多媒体接口HDMI和数字视频接口DVI产品。Clamp0524P是瞬态电压抑制器(TVS)二极管阵列，具有IEC标准静电放电(ESD)、快速放电(EFT)和电缆放电事件(CDE)保护功能，从而可保护敏感器件，可用于保护最多四个高速数据线和一个电源线(Vcc)。 Clamp0524P属于Semtech低电容保护器件RailClamp系列，它采用一种专有工艺技术，频率高于2GHz时，零信号衰减的数据线路电容为0.3pF。该器件所提供的ESD保护可达IEC 61000-4-2 ±15kV(空气)和±8kV(接触)及IEC 61000-4-5(闪电) 5A(8/20 us)，EFT保护可达IEC 61000-4-4 40A(5/50 ns)。 Clamp0514M:RailClamp低电容瞬态电压抑制(TVS)二极管阵列,具有高速数据线ESD保护: IEC 61000-4-2 (ESD) ±15kV (空气), ±8kV (接触),IEC 61000-4-5 (闪电 5A (8/20µs)和IEC 61000-4-4 (EFT) 40A (5/50ns),小型封装,可用于四条I/O线和一个VCC线,线到线之间电容0.7pF,低箝位电压,低工作电压5.0V,采用固态硅雪崩技术,JEDECMSOP10L封装,RoHS/WEEE兼容, 可用在高清多媒体接口(HDMI),数字视频接口(DVI),10/100/1000以太网,监视器和平板显示器,笔记本电脑,机顶盒和投映电视机 器件所提供的ESD保护可达IEC 61000-4-2 ±15kV(空气)和±8kV(接触)及IEC 61000-4-5(闪电) 5A(8/20 us)，EFT保护可达IEC 61000-4-4 40A(5/50 ns)。 应用2 Clamp0502B:ESD和CDE保护的超低容抗瞬态电压抑制(TVS)二极管阵列,超低电容小于1pF,具有高速数据线ESD保护: IEC 61000-4-2 (ESD) ±15kV (空气), ±8kV (接触)和IEC 61000-4-4 (EFT) 40A (5/50ns),能保护两个I/O线,没有插入损耗的频率大于3.0GHz,高度小于1mm,低漏电电流和箝位电压,工做电压5.0V, 采用固态硅雪崩技术,SC-75(SOT-523)封装,RoHS/WEEE兼容, 可用在高清多媒体接口(HDMI),移动显示器数字接口(MDDI),RF/天线电路,GaAs光电二极管保护,HBT功率放大器,Infiniband收发器保护
