商品详细描述

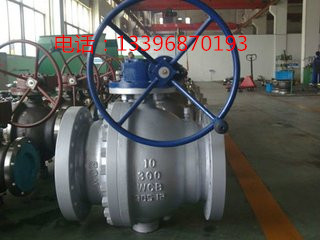

固定球阀

固定球阀 fixed ball valve

很荣幸为您介绍温州鼎牛阀门厂生产的长输管线固定球阀，长输管线固定球阀又称为固定球阀，其型号为Q47F-16C固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。下面是温州鼎牛阀门厂为您精选的固定球阀系列长输管线固定球阀产品，Q47F-16C,Q347F-25C固定球阀拥有先进的阀座，鼎牛阀门聚多年固定球阀制造经验而设计，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。

Q47型固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。

二、固定球阀主要零部件材质：

序号	零件名称	材质		序号	零件名称	材质
序号	零件名称	GB	ASTM	序号	零件名称	GB	ASTM
1	阀体	WCB、A105	A182 F316	10	滑动轴承	不锈钢+PTFE	316+TPFE
2	弹簧	60Si2Mn	316	11	球体	A105+镀镍磷	A182 F316
3	密封圈		增强聚四氟乙烯	12	阀座	A105+镀镍磷	316
4	垫片	柔性石墨+不锈钢	柔性石墨+316	13	螺柱	35CrMoA	316
5	排污螺塞	25	316	14	螺母	35	316
6	O型密封圈	橡胶	橡胶	15	压套	A105	316
7	底盖	A105	316	16	填料	PTFE	PTFE
8	螺钉	35	316	17	填料压盖	WCB	A216-WCB
9	阀杆	2Cr13+镀镍磷	316	18	键	45	316

三、上海中梁阀门制造有限公司长输管线固定球阀主要性能及规范：

公称压力PN（MPa）	使用压力力	试验压力（MPa）			压力级	使用压力	试验压力（MPa）
		壳体	高压液密封	低压液密封			壳体	高压液密封	低压液密封
1.6	1.6	2.4	1.76	0.6	CLASS150	1.94	2.94	2.16	0.6
2.5	2.5	3.75	2.75		CLASS300	5.1	7.67	2.62
4.0	4.0	6.0	4.4		CLASS600	10.2	15.3	11.23
6.4	6.4	9.6	7		CLASS900	15.1	23	16.85
10.0	10.0	15	11		CLASS1500	25.1	37.5	27.5
适用规范	结构长度			GB12221 ANSI B16.10
	法兰尺寸按			JB79-59 GB9113 HG20592-97 ABSI B16.5
	焊接标准按			GB12224-89 ANSI B16.25
	检验试验按			JB/T 9092-99 API 598
适用工况	适用介质			天然气、液化气、石油等介质
	适用温度			-28~≤150℃
	驱动方式			蜗轮传动、气动、电动、气液联动等

国标固定球阀

PN1.6MPa主要连接尺寸用重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2.5MPa主要连接尺寸用重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN4.0MPa主要连接尺寸及重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
电动	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN6.4MPa主要连接尺寸及重量

公称通径DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	495	597	673	762	826	902	1054	1232	1397
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手动	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700
电动	H2	-	-	-	-	554	574	731	771	867	802	979	1085	1148
电动	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
气动	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
气动	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300
