CTS-2009多通道TOFD超声波检测仪
CTS-2009多通道TOFD超声波检测仪兼容欧盟EN12668-1:2010标准，国内NB/T47013.10,DL/T330，GB/T 23902标准，能够一次性扫查覆盖200mm厚度焊缝，具备还原缺陷特征功能的合成孔径聚焦（SAFT）技术，采用工业级TFT显示屏，具有全WVGA分辨率（800×600），完全胜任在室外和阳光直射的环境下工作，支持全触控操作，提高检测效率。
北京泰如电子科技有限公司
电话：010-57464568
手机：13699112842
QQ：3081402071
CTS-2009多通道TOFD超声波检测仪特点;
- “3+4+1”多通道设计：3个TOFD通道可一次覆盖200mm厚度的焊缝检测，传统射线检测的理想替代方案；4个常规通道可对焊缝的表面盲区和底面盲区全覆盖检测，3个TOFD通道和4个PE通道的探头线由同一根电缆线引出；1个单通道作为单通道的TOFD检测及常规超声检测复核。
- 方波激励，超保真低噪声前置放大技术，缺陷识别更清晰；配合本公司前置放大器CTS-8682，信噪比提高10dB左右。
- 独特的通道间噪声抑制技术，解决国内仪器多通道间串扰问题。
- 满足国内TOFD标准NB/T47013.10、DL/T330、GB/T 23902，兼容EN12668-1标准。
- 8.4寸工业级TFT显示屏（800×600），全触控操作，提高您的检测效率。
- 高达400MHz的A/D采样频率，高采样深度。
- 一次性TOFD扫描长度达40m。
- A扫描、B扫描、TOFD扫描等多种探伤功能。
- 丰富的数据接口，双USB接口，LAN网络接口，HDMI高清数字接口。
- 多种扫查器可选，为用户定制专用扫查器,标配扫查器为SCQtofd-3。
- 采用专用航空级定制数据电缆线，信号传输损耗小，柔韧性能特佳。
- 集成多种标定功能：根据直通波和底波的深度校准，根据直通波的零刻度校准，根据底波的厚刻度线校准；满足各种条件下的图像标定。
- 集成多种图像处理功能：合成孔径聚焦（SAFT）技术、拉直、差分、对比度、放大等。
- 集成多种缺陷标记功能：矩形模式、长度模式、高度模式、自由模式，满足各类缺陷的标记。
- 扫查图像可以直接复制到粘贴板，在报告中直接粘贴；扫查图像可另存为图片，图片的格式可选BMP/JPEG/TIFF/PNG/GIF；检测参数及缺陷信息易于查看，内嵌检测报告模板，检测报告模板可为用户定制。
- 内嵌曲面工件扫查的工艺参数计算工具，平板工件的多通道工艺参数计算工具，为用户提供检测工艺设计作参考。
- 离线分析软件同时兼容CTS-1008plus及CTS-2009两款仪器。
- 存储容量达16G（可外接扩展到32G），存储长度可达5000m以上（最高扫查精度）；全天候探伤数据记录。
- 便携式设计，重量仅3.0kg（含电池），便于携带。
- 大容量锂电池，可连续工作6小时，配备两块电池可满足一天的工作量。
CTS-2009多通道TOFD超声波检测仪
一 功能强大的离线分析软件
1 主分析软件
- 快捷的文件打开模式。
- 多种深度校准方式选择。
- 拉直、差分、对比度、放大、合成孔径聚焦（SAFT）、曲线拟合等多种图像处理方法。通过鼠标滚轮可连续调节对比度及SAFT窗口，实时动态更新图像。
- 多种缺陷标记方式，矩形、长度、高度、自由模式可选。
- 内置标准检测报告模板，可为用户定制专用检测报告格式。
- 原始图像与SAFT图像同步显示，缺陷测量评定方便快捷。
- 图像可复制，可另存为各种格式图片文件，出报告简单轻松。
- 内嵌曲面工件检测工艺计算及多通道检测工艺计算工具。
SAFT处理前 SAFT处理后
2 曲面工件检测工艺计算
提供凹面及凸面工件检测工艺计算，快捷得出弧长、PCS、弦高等工艺参数，弧长用于调节探头间距，弦高用于修正缺陷高度。
3 多通道检测工艺计算
支持国内NB/T47013及DL/T330两种标准，可同时设计5个通道的检测参数，满足400mm厚度焊缝的检测工艺。可快捷计算TOFD常用的工艺参数如探头中心间距（PCS）、深度覆盖范围、底面覆盖、时差周期、深度分辨力、扫查面盲区、中心底面盲区、轴偏离底面盲区。
二 配套探头及楔块
系列探头的频率范围为1MHz至10MHz，晶片尺寸范围为3mm至20mm，系列楔块的角度为45°、60°及70°，满足标准推荐使用的要求，覆盖400mm厚度的检测要求。探头接口规格为L5或C5接口。
探头规格：
| 型号 | 频率(MHZ) | 晶片直径(mm) |
| 10N3-T1 | 10 | 3 |
| 10N6-T1 | 10 | 6 |
| 7.5N3-T1 | 7.5 | 3 |
| 7.5N6-T1 | 7.5 | 6 |
| 5N6-T1 | 5 | 6 |
| 5N12-T2 | 5 | 12 |
| 2.5N6-T1 | 2.5 | 6 |
| 2.5N12-T2 | 2.5 | 12 |
| 1N20-T3 | 1 | 15 |
型号说明：以10N3-T1为例，10表示探头频率，N表示晶片材料代号，3表示晶片直径，T1表示探头外壳型号。
楔块规格：
| 型号 | 钢中纵波折射角 | 匹配探头外壳型号 |
| ST1-45L | 45° | T1 |
| ST1-60L | 60° | T1 |
| ST1-70L | 70° | T1 |
| ST2-45L | 45° | T2 |
| ST2-60L | 60° | T2 |
| ST2-70L | 70° | T2 |
| ST3-45L | 45° | T3 |
| ST3-60L | 60° | T3 |
| ST3-70L | 70° | T3 |
型号说明：以ST1-45L为例，ST1表示楔块型号，匹配的探头外壳型号为T1，45表示钢中折射角为45°，L表示检测波形为纵波。
CTS-2009多通道TOFD超声波检测仪J技术参数
| 衰减器误差 | 每12dB ± 1dB |
| 等效输入噪声 | <40×10-9 V/√HZ |
| 脉冲类型 | 负方波，发射电压25～250V连续可调，步进为25V。宽度30～1000ns连续可调，步进为10ns。 |
| 工作方式 | 单、双 |
| 阻尼 | 400、80Ω |
| 工作频率 | 0.5～22.5MHz |
| 增益 | 0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能 |
| 声速范围 | 1000～15000m/s ，连续可调，内置30个常用的材料声速值 |
| 检测范围 | 0.0～10000mm (钢纵波) ，连续可调，最小步进值 0.1mm |
| 检波方式 | 正向、负向、全波、射频（RF） |
| 闸门及报警器 | 三路闸门及硬件驱动实时报警信号，可选：进波报警、失波报警、DAC曲线报警，报警信号为声报警 |
| 测量方式：峰值、前沿 | |
| 显示屏 | 工业级、TFT 8.4"WVGA彩色液晶显示屏，分辨率800×600 |
| 脉冲移位 | -7.5～3000μs |
| 探头零值 | 0～999.9μs |
| 脉冲重复频率 | 25～1000Hz，自动、手动两种调节方式 |
| 垂直线性误差 | ≤4% |
| 水平线性误差 | ≤0.4% |
| 灵敏度余量 | ≥60dB (200Φ2平底孔) |
| 分辨率 | ≥34dB (5P14) |
| 动态范围 | ≥30dB |
| 抑制 | (0～90)%，不影响线性与增益 |
| 电噪电平 | <10% |
| 接口 | C6接口、TOFD专用接口、编码器接口 |
| USB 主控口、LAN(RJ45)网络口、HDMI 高清接口 | |
| 电源接口 | |
| 电源 | 大容量锂电池，可连续工作6小时(与屏幕显示和亮度相关) |
| 直流：12V直流适配器 | |
| 超声标准 | 符合JB/T 10061-1999标准 |
| 兼容EN12668-1标准 | |
| 符合NB/T47013.10、DL/T330、GB/T 23902标准 | |
| 内部存储容量 | 16G(外接可扩展到32G) |
| 扫查长度 | 0～40000mm自动滚屏，机内存储长度5000m以上 |
| 记录方式 | 原始数据 |
| 采样深度 | 2048 |
| 重量 | 约3kg(含电池) |
| 体积(高×宽×厚) | 206mm×298mm×101.5mm |
CTS-2009多通道TOFD超声波检测仪应用领域
1 符合国内标准的应用
GB/T 23902-2009 无损检测 超声检测 超声衍射声时技术检测和评价方法 DL/T 330-2010 水电水利工程金属结构及设备焊接接头衍射时差法超声检测NB/T47013.10-2010(JB/T 4730.10) 承压设备无损检测 第10部分：衍射时差法超声检测
2 符合国外标准的应用
欧盟：
BS 7706-1993 Guide to Calibration and setting-up of the Ultrasonic Time of Flight diffraction (TOFD) technique for defect detection, location and sizing of flaws ENV583-6-2000 Time-of-flight diffraction technique as a method for detection and sizing of discontinuities
DD CEN TS 14751-2004 Welding Use of time of flight diffraction technique (TOFD) for examination of welds
NEN1822 Acceptance criteria for the Time of Flight Diffraction inspection technique BS EN 15617-2009 Non-destructive testing of welds Time of flight diffraction technique (TOFD) Acceptance levels
美国：
ASTM E2373-2009 Standard Practice for Use of the Ultrasonic Time of Flight Diffraction (TOFD) Technique
ASME Code Case 2235-9 Use of Ultrasonic Examination in Lieu of Radiography 2010 ASME Boiler and Pressure Vessel Code V Nondestructive Examination AWS D1.1/D1.1M:2010 Structural Welding Code-Steel
日本：
NDIS2423-2001 ＴＯＦＤ法によるきず高さ測定方法
国际：
ISO 10863-2011 Non-destructive testing of welds - Ultrasonic testing - Use of time-of-flight diffraction technique (TOFD)
ISO 15626-2011 Non-destructive testing of welds - Time-of-flight diffraction technique (TOFD) - Acceptance levels
ISO 16828-2012 Non-destructive testing - Ultrasonic testing - Time-of-flight diffraction technique as a method for detection and sizing of discontinuities
应用图片：
应用视频：
压力钢管检测

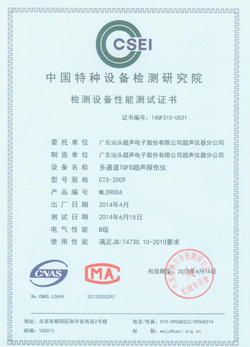

2009B级证书：
