恒温恒湿箱

规格型号

容积（单位：L）	工作室尺寸（D*W*H）mm	外型尺寸（D*W*H）mm
XK-101-LH	450×,450×,500	1200×,1000×,1650
XK-225-LH	500×,600×,750	1300×,1150×,1900
XK-504-LH	700×,800×,900	1450×,1400×,2100
XK-800-LH	800×,1000×,1000	1550×,1600×,2250
XK-1000-LH	1000×,1000×,1000	1850×,1600×,2250

        恒温恒湿试验设备全名为“恒温恒湿试验箱”是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、湿热度或恒定试验的温度环境变化后的参数及性能，它主要用于根据试验要求及标准可分为“台式”和“立式”，区别在于所能实现的温度与湿度不同，立式的可以做常温以下的低温和干燥，台式的只能做常温以上的温度和高湿。

低温冷却方式

        制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成，其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。

制冷原理

       为了保证试验箱对降温速率和最低温度的要求，本试验箱的制冷系统采用进口压缩机所组成的复叠式制冷系统，该制冷系统具有匹配合理、可靠性高、使用维护方便等优点，后制冷剂经截流阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用下降到较为经济的状态。

恒温恒湿试验箱

        箱体采用数控机床加工成型，造型美观大方、新颖并采用无反作用把手，操作简便。高低温湿热交变试验箱。

箱体内胆采用进口高级不锈钢（SUS304）镜面板或304B氩弧焊制作而成，箱体外胆采用A3钢板喷塑。

采用微电脑温度湿度控制器，控温控湿精确可靠。

大型观测视窗附照明灯保持箱内明亮，且采用多层玻璃，随时清晰的观测箱内状况。

设有独立限温报警系统，超过限制温度即自动中断，保证实验安全运行不发生意外。

可选配记录仪，打印机能打印记录设定参数和扫描出温湿度变化曲线，4～20mA标准信号。

箱体左侧配一直径50mm的测试孔。

       满足GB/T 2423.1-2008试验A《低温试验方法》； GB/T 2423.2-2008试验B《高温试验方法》；GB/T 2423.3-2006试验C《恒定湿热方法》；GB/T 10586-2006《湿热试验箱技术条件》等国家标准进行设计制造，可进行各种高低温湿热环境试验。

型号：XK-8101 工作室尺寸：450×450×500mm 外型尺寸：1150×900×1650mm

型号：XK-8102 工作室尺寸：500×600×750mm 外型尺寸：1200×1100×1900mm

型号：XK-8103 工作室尺寸：800×700×900mm 外型尺寸：1350×1280×2200mm

型号：XK-8104 工作室尺寸：800×1000×1000mm 外型尺寸：1450×1480×2300mm

型号：XK-8105 工作室尺寸：1000×1000×1000mm 外型尺寸：1650×1480×2300mm

1、使用恒温恒湿试验箱时一定要保证是安全确实的接地,以免产生静电感应。

2、箱体在运转中,请勿以手触检查,以免触电或被风扇所伤从而发生危险。

3、设备运行时，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果：

A、高温湿气冲出箱外;

B、箱门内侧仍旧保持高温;

C、高温空气可能触发火灾警报而造成失误;

D、实验过程中开关箱体对压缩机存在一定的损坏,除非试验要求,不然不建议客户在实验过程中开关门。

4、照明灯除必要时打开外，其余时间应封闭。

5、湿球纱布的安装位置一定要正确,才能量取准确的相对湿度。

6、KOWIN恒温恒湿试验箱在运行时避免于十五分钟内封闭再开启冷冻机组。

7、电路断路器、超温保护器，提供本机测试品以及操纵者的安全保护，故请按期检查。

8、当完成低温运转时,最好温度在60℃时，进行干燥处理约30分钟后再打开箱门,以免影响后口试验时的测定时间或造成蒸发器结冰的现象;

9、非本机操纵职员不可对机器进行维修和检查.并且在检查时,除了有专职职员进行之外,同时还要有专业的电工及电路检验职员,防止不知情的职员进行通电合闸,从而造成触电危险。

1.恒温恒湿试验箱控制器运算采用最新模糊算法，最新技术控制，自动调整冷煤流量，有效带走被测品发热负载，使之达到最佳效果；

2.省电模式：微电脑伺服控制冷媒流量，有效降低冷热互耗，同比节省电力20%以上。

3.全真彩7" 88(H)×155(W)mm LED触摸屏，比其它屏更大。

4.控制器界面人性化风格设计，操作更方便，运行更可靠。

5.恒温恒湿试验箱控制器背光灯保护0~99分可设,凭权限密码进入。

6.简易运行模式，开电简易设定即可运行。

7.预约起动设定，运转预计结束时间表示，通电时间积算，程序结束规划（程序连接，转到定值，停机等规划）。

8.超大的程序容量：250组程序，共12500段记忆保存。

9.超长的循环周期设定：大循环：32000次，部分循环; 32000次,记忆并储存。

10.恒温恒湿试验箱超长的定值时间设定: 1分 ～ 999999 H 59 M 设定

1.为避免恒温恒湿试验箱发生机器故障，请提供额定电压范围内的电源。

2.为了防止触电或产生误动作和故障，在安装和接线结束之前，请不要接通电源。

3.本产品为非防爆产品，请不要在有可燃或爆炸性气体的坏境中使用恒温恒湿机。

4.仪器工作中请尽量不要打开试验箱门，高温时打开可能会对操作人员造成烫伤，低温时打开可能会对工作人员早场冻伤，并且可能造成蒸发器结冰，影响制冷效果。若一定要打开，请做好一定的防护工作，

5.禁止擅自拆卸、加工、改造或修理恒温恒湿机，否则会有产生异常动作、触电或火灾的危险。

6.机体的通风孔需保持通畅，以免发生故障、动作异常、寿命降低和火灾。

7.开箱时若发现机器损坏或变形，请不要使用。

8.机器安装设置时注意不要让灰尘、线头、铁屑或其他东西进入，否则会发生错误动作或故障。

9.接线必须正确，一定要进行接地。不接地可能造成触电、错误动作事故、显示不正常或测量有较大误差。

10.定期检查端子螺丝和固定架，请不要在松动的情况下使用。

11.仪表运转期间，电源入力端子盖必须安装在端子板上以防触电。

12.仪表在运转中，进行修改设定、信号输出、启动、停止等操作之前，应充分地考虑安全性，错误的操作会使工作设备损坏或发生故障。

13.请使用干布擦拭仪表，不要使用酒精、汽油或其他有机溶剂，不要把水溅到仪表上，如果仪表浸入水中，请立即停止使用，否则有漏电、触电或火灾的危险。

14.仪表内部零件有一定的寿命期限，为持续安全地使用本仪表，请定期进行保养和维护。报废本产品时，请依工业垃圾处理。

选型

型号 CLM-HS-100 CLM-HS-225 CLM-HS-500 CLM-HS-800 CLM-HS-010

工作室尺寸步入式恒温恒湿老化房

D×W×H 450×450×500 500×600×750 800×700×900 1000×800×1000 1000×1000×1000

外形尺寸

D×W×H 1020×880×1580 1070×1030×1825 1370×1130×1975 1570×1230×2125 1570×1430×2125

恒温恒湿试验箱 总功率 2.8KW 3.5KW 3.8KW 4.2KW 4.5KW

净重 170kg 200kg 240kg 330kg 410kg

性能指标

温度范围 RT+10℃~100℃

湿度范围 80~98％ R·H

波动/均匀度 ≤±0.5℃ /±2℃

温度偏差 +2％、-3％R·H

升温时间 室温~100℃约20min

控制温度 ±1℃ ±2％

温湿度运行控制系统

控制器 进口微电脑湿温度集成控制器（温度直接显示百分数）

精度范围 设定精度：温度±0.1℃、湿度±0.1％R·H，指示精度：温度± 0.1℃、温度±0.1％R·H

温湿度传感器 铂铂金电阻?PT100Ω

加热系统 完全独立系统，镍铬合金电加热式加热器

加湿系统 外置隔离式，全不锈钢锅炉式浅表面蒸发式加湿器

循环系统 耐温低噪音空调型电机，多叶式离心风轮

使用材料

外箱材质 优质碳素钢板，表面磷化静电素喷

内箱材质 SUS304不锈钢优质镜面光板

保温材质 超细玻璃纤维棉

门框隔热 双层耐高温老化硅橡胶门密封条

标准配置 多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔（Φ500mm）1个

安全保护 漏电、短路、超温、缺水

电源电压 AC380V±10% 50HZ 三相五线制

使用环境温度 5℃～＋30℃ ≤85 % R?H

恒温恒湿试验箱主要技术参数

（1）内部尺寸：（W×H×D）50×60×50cm

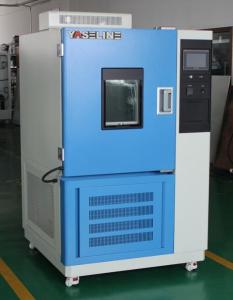

恒温恒湿试验箱实物图

（2）外部尺寸：（W×H×D）95×150×105cm

（3）重量：250Kg

（4）调温调湿方式：平衡调温调湿方式（BTHC）PID智能调节

（5）温度范围：0 ℃，-20 ℃，-40 ℃，-60 ℃，-70 ℃~150 ℃; 20%-98%R.H

（6）温湿度控制精度：±0.2℃；±2.5%RH

（7）温湿箱内均匀度：±0.5℃~±0.2℃；±4.0%RH

（8）控制器解析精度：±0.01%℃；±1%R.H

（9）升温速率：≥2.5°C/min

（10）降温速率：平均1°C/min

（11）内体材料：SUS#304 镜面不锈钢板

（12）外壳材料：SUS#304拉丝不锈钢板或防锈处理冷轧钢板（喷塑）

（13）绝缘材料：超细玻璃棉+ 聚胺脂泡沫

（14）制冷方式：机械式二元制冷方式

（15）制冷机：全封闭（法国泰康或德国谷轮）压缩机

（16）制冷剂：R23/ R404A

（17）冷凝方式：风冷或水冷

（18）加热器：镍铬合金不锈管加热器

（19）加湿器：不锈钢加湿筒

（20）鼓风机：离心风机

（21）气流方式：宽带式强迫气流循环（上出下进）

（22）操作界面：液晶触摸显示屏，中英文切换

（23）运转方式：恒定运转、程序运转

（24）程序记忆容量：120 组可编程序、每个程序最大100 （段）

（25）设定指标范围：温度：-100℃+300℃湿度：99.9％R.H

（26）分辨率：温度：0.1℃湿度：0.1％R.H

（27）输入：PT100或T型热电偶

（28）控制方式：PID控制

（29）通讯功能：RS-232 接口

（30）打印功能：日本横河6点记录仪（选购件）

（31）附属功能：上下限报警、自诊断、报警显示（故障原因）、定时装置（自动开机、关机）、相序保护

（32）供水方式：循环供水

（33）供水箱：内置手拉式（30Kg容量）

（34）水质：电阻率＞500Ω.M

（35）标准配置：观察窗（双层中空钢化玻璃）1个；测试孔φ50mm（位于左边）1个；

样品架2层，箱内照明灯（荧光灯）1个；供水箱1个；

（36）安全装置：电源用漏电保护器，防干烧装置，水系统保护装置，极限高低温保护，温度偏差报警，

压缩机超压，过载，缺水，缺相等保护。

       客户在购买恒温恒湿试验箱时除了要考察生产厂家的生产规模、技术优势、质量认证、检测手段齐全等一系列事项，还要注意以下三点：

1、性价比。在对环境试验设备的技术参数、可靠性充分考证的基础上，性价比是应当考虑的重要因素。环境试验设备的进口无一例外都是通过代理商在国内进行销售的，价格的因素不仅取决于生产厂家的成本和利润，还包含着很多中间环节费用及销售提成。在相同的制造成本下，降低中间费用是降低订货价格的重要因素，同一国家相关技术指标的产品，制造成本大体相当，不同国家(指西方发达国家)生产的产品即使有差别也不会太大。

2、满足用户需要的程度和能力。用户订购一台温湿度环境试验箱，其要求依产品试验的需要而不同，如有的综合试验箱常常用于产品部件或组件和环境应力筛选试验，此时设备的强制除湿能力以及附加空气干燥系统的可能性是用户应该重点关心的项目，如果有的用户想利用三综合试验箱作环境试验(如湿热试验)，则风速可调整性就是必须考虑的因素。

3、售后服务及设备故障的处理能力。任何一台设备在使用中不可能不出故障，一旦出现问题使用者能否享受到及时的维修服务，或者能根据设备自身具有的故障诊断能力很快确定出故障处理办法，使设备尽快恢复性能，重新投入使用。在这方面，国内外的生产厂家都已经或正在做出积极的努力，如建立快速反应的维修队伍，如在计算机控制系统中增加诊断及故障预警系统软件，用户可根据计算机提供的信息，尽快处理故障。

　　1、在使用恒温恒湿试验箱的时候要注意在规定的电压范围，避免机器出现故障。

　　2、在进行安装或是工作结束之后，一定要保证电源是断开的。

　　3、不要在可燃或是爆炸环境中使用恒温恒湿机。

　　4、在进行工作的过程中，不要打开实验箱的门，在高温的环境中可能会出现烫伤，低温出现冻伤的现象，并且还可能影响制冷的效果，如果不得已要打开，那么一定要做好防护工作。

　　5、不可以私自进行拆卸，加工或是改造，避免出现异常动作，触电或是发生火灾。

　　6、一定要保证机体的通风孔通畅，以免出现故障减少使用寿命。

　　7、在开箱的时候如果发现机器损坏了，那么一定不要使用。

　　8、机器在安装的时候，避免灰尘或是线头等东西进入，以免发生故障。

　　9、接线一定要正确，并且要保证接地，以免出现触电的危险。

　　10、在仪表进行运转的时候，在进行修改或是停止之前，一定要考虑安全，错误操作会发生故障。

产品用途

      产品适用于考察 电工电子产品、元器件、零部件及其材料在不同温湿度条件下，其耐潮湿能力，还可以作为在高低温环境下储存、运输和使用的适应性试验。

　　产品规格

　　型号XK-8100 工作室尺寸:D×W×H 400×500×500 外形尺寸1030×1020×1470。

制冷系统

1.低温制冷采用全封闭式压缩机机组。蒸发冷凝器既作为高温级的蒸发器，又作为低温级的冷凝器。

　　2.为确保系统安全运行，在系统中需设置高低压控制、超压、过载等保护系统。同时为了监测系统运行情况，在高低压端均需设有高低压表监测系统运行情况。

　　3.制冷量调节采用分流法。

　　曲线记录功能：

　　3在机器停机状态下，可随时插入U盘导出或上传数据，并可通过随机赠送软件将导出来的文件在电脑查看或转成EXCEL格式。

　　仪表配备USB端口，可直接通过端口驱动微型打印机预览及打印（选配）。

台式与立式的区别

设备外观：

　　台式恒温恒湿试验箱是桌上型；立式恒温恒湿试验箱是落地式；

　　温度范围：

　　台式恒温恒湿试验箱温度范围：RT+10℃～100℃；立式恒温恒湿试验箱温度范围：0℃～100℃；

　　湿度范围：

　　台式恒温恒湿试验箱湿度范围：85～98% R.H；立式恒温恒湿试验箱湿度范围：30～98% R.H。

　　控制仪表：

　　台式恒温恒湿试验箱：国产 数显余姚表；立式恒温恒湿试验箱：日本优易控仪表；

基础知识

       恒温恒湿试验箱用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。适合电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。

　　恒温恒湿箱结构制造大致是外箱为高级钢板烤漆或SUS 304#纹路处理之不锈钢；内箱为SUS 304# 8K镜面不锈钢板,保温层为聚氨脂整体发泡，体轻耐用，防腐，箱门采用磁胶条封闭，具有造型美观，控温精度高等系列优点。

　　恒温恒湿箱配备密闭式制冷机组，运行平稳，噪音小，不锈纲鳍片式加热管加热空气方式.加热而成，防锈防腐。它还有法国（泰康）全封闭压缩机组, 常温+20~150℃(A)机型无冷冻系统。

控制仪表

试验箱采用进口温湿度控制仪，P.I.D高精度控制，杜绝长期运行不稳定现象；湿度为直观显示控制，摒弃原有温湿度相对照的缺陷

　　显示分辩率

　　温度：0.1℃（显示范围）

　　时间：0.1min

　　湿度：0.1%RH（温湿度试验设备）

　　感温传感器：PT100铂金电阻测温体

　　控制方式：热平衡调温调湿方式

　　温湿度控制采用P.I.D + S.S.R系统同频道协调控制

　　具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定

　　附属功能

　　故障报警及原因、处理提示功能

　　断电保护功能

　　日历定时功能（自动启动及自动停止运行）

　　自诊断功能

再现性

       在试验室内完整而精确地再现自然界存在的环境条件是可望而不可及的事情。但是，在一定的容差范围之内，人们完全可以正确而近似地模拟工程产品在使用、贮存、运输等过程中所经受的外界环境条件，这段话用工程的语言概括，就是“试验设备所创造的围绕被试产品周边的环境条件（含平台环境）应该满足产品试验规范所规定的环境条件及其容差的要求”。如用于军工产品试验的温度箱不仅要满足国军标GJB150.3-86、GJB150.4-86中根据不同类型产品所规定的高温、低温的试验量值、试验时间，同时也应满足试验规范中对温度场的均匀性和温度控制精度的要求。只有这样，才能保证在环境试验中环境条件的再现性。

可重复性

一台环境试验设备可能用于同一类型产品的多次试验，而一台被试的工程产品也可能在不同的环境试验设备中进行试验，为了保证同一台产品在同一试验规范所规定的环境试验条件下所得试验结果的可比较性，必然要求环境试验设备所提供的环境条件具有可重复性。这也就是说，环境试验设备施用于被试验产品的应力水平（如热应力、振动应力、电应力等）对于同一试验规范的要求是一致的。

环境试验设备所提供环境条件的可重复性是由国家计量检定部门依据国家技术监督机构所制定的检定规程检定合格后提供保证。为此，必须要求环境试验设备能满足检定规程中的各项技术指标及精度指标的要求，并且在使用时间上不超过检定周期所规定的时限。如使用非常普遍的电动振动台除满足激振力、频率范围、负载能力等技术指标外，还必须满足检定规程中规定的横向振动比、台面加速度均匀性、谐波失真度等到精度指标的要求，而且每次检定后的使用周期为二年，超过二年必须重新检定合格后才能投入使用。

可测控性

任何一台环境试验设备所提供的环境条件必须是可观测的和可控制的，这不仅是为了使环境参数限制在一定的容差范围之内，保证试验条件的再现性和重复性要求，而且从产品试验的安全出发也是必须的，以便防止因环境条件失控导致被试产品的损坏，带来不必要的损失。各种试验规范中大体要求参数测试的精度不应低于试验条件允许误差的三分之一。

排它性

每一次进行的环境或可靠性试验，对环境因素的类别、量值及容差都有严格的规定，并排除非试验所需的环境因素渗透其中，以便在试验中或试验结束后判断和分析产品失效与故障模式时，提供确切的依据，故要求环境试验设备除提供所规定的环境条件外，不允许对被试产品附加其它的环境应力干扰。如电动振动台检定规程中所限定的台面漏磁，加速度信噪比、带内带外加速度总均方根值比。随机信号的检验、谐波失真度等精度指标都是为了保证环境试验条件的唯一性而制定的检定项目。

安全可靠性

环境试验，特别是可靠性试验，试验周期长，试验的对象有时是价值很高的军工产品，试验过程中，试验人员经常要在现场周围进行操作或测试工作，因此要求环境试验设备必须具有运行安全、操作方便、使用可靠、工作寿命长等特点，以确保试验本身的正常进行。试验设备的各种保护、告警措施及安全联锁装置应该完善可靠，以保证试验人员、被试产品和试验设备本身的安全可靠性。

       恒温恒湿试验箱主要由外表、开关、冷却风扇、冷媒、沟通接触器、热过载保护器、断路器、固态继电器、传感器、紧缩机组、蒸发器、干燥过虑器、冷冻电磁阀、箱体、制冷剂、照明灯、内胆、测验孔、保温棉、观察窗玻璃、加湿器、加热管、拌和风机、液位开关、水质过滤器等组成：

1、恒温恒湿试验箱交流接触器由四个部分组成：

a、电磁系统,包括吸引线圈、动铁芯和静铁芯；

b、触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；

c、灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；

d、绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等;

2、冷却风扇、冷媒：

冷却风扇的控制方式，有二：其一，为集中于发动机动力系统控制模块控制的集中式控制；其二，为独立于发动机外或与发动机有通讯联系的分体式控制；再者，冷却风扇即风冷恒温恒湿，属于冷却方式的一种，原理是通过加快单位时间内空气流过物体的速率，使用风扇可加强冷却效果。

而冷媒在恒温恒湿试验箱中的作用实际上就是保证压缩机的整个制冷过程。制冷压缩机启停控制温度（温度波动大、严重影响压缩机寿命，已淘汰的技术）制冷压缩机恒定运行+加热PID控制（导致制冷量与加热相抵消实现温度动态平衡，浪费了大量的电能）新型PWM冷控制技术实现低温节能运行：低温工作状态，加热器不参与工作，通过PWM技术控制调节制冷机组制冷剂流量和流向，对制冷管道、冷旁通管道、热旁通管道三向流量调节，实现对工作室温度的自动恒定。此方式在低温工况下，可实现降低40%的能耗。综上所说：冷媒在恒温恒温试验箱进行运作时起到非常关键的制冷作用！

3、加湿器、加热管

加热器是控制恒温恒湿箱是否升温的关键环节;它是控制器得到升温指令时会输出电压给继电器，大约3-32伏直流电加在固态继电器上面;它的交流端相当于导线接通;接触器也同时吸合，加热器两端有电压使其发热，通过循环风机带动把热量带到箱里，使恒温恒湿机升温，那温度快达到设定值;控制器通过加在固态继电器PID调节输出;主要性能有结构简单，机械强度高、热效率高、安全可靠、安装简便、使用寿命长等特点；

      制冷循环采用逆卡若循环，该循环出两个等温过程和两个绝热过程组成，其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了的功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。

制冷系统的设计应用能量调节技术,既能保证制冷机组正常运行,又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统保持在最佳的运行状态。采用平衡调温(BTC),既在制冷系统在连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。

恒温恒湿试验箱【XK-8100】
