台湾JK积奇泵浦马达专用缓启动器

产品名称 : 台湾JK积奇泵浦马达专用缓启动器

产品型号 : SMC9XXXXX-P, SMC9XXXXX-PH

一、产品说明

1. 缓启动时间、启动扭力与停止时间都可以调整，使启动平顺圆滑。

2. 内建3种启动模式：斜率启动、定电流启动、定电流加踢动启动。

3. 使用矽控整流器控制：无接点、无弧光、无光端磨损，相当于半永久性的使用寿命。

4. 简易配线：三进三出的装置，节省人工繁琐配线的花费。

5. 本缓启动控制器为微处理机型，并具有自动轻重负载校对功能与转矩控制。

6. 冷却风扇动作具有温度控制，当散热片温度55度时工作，45度时停止，可提高风扇寿命2-3倍。

7. 本控制器内含CT电子式检知保护器： 过载保护、来源电欠相保护、马达卡死保护、控制器过温保护、马达低载(缺水)保护，超灵敏感应度，且无积热效应，不受周温影响。

8. 本控制器提供3组输出接点：具启动时输出接点、运转完成后输出接点、系统异常输出接点。

9. 本控制器提供泵浦马达专用缓慢停止功能，以达到最佳消除水锤功能。

二、一般型系列说明

保护功能: 1. 马达过载   2. 欠相  3. 马达卡死  4. 本体过温 5. 马达低载 (缺水通知)

启动模式:1. 斜率启动 2. 定电流启动 3. 定电流加踢动启动

三、高功能系列说明

保护功能: 1. 马达过载 2. 欠相 3. 马达卡死 4. 闸流体过温 5. 马达低载 (缺水通知) 6. 相序保护 (逆相保护) 7. 三相电流不平衡 8. 闸流体短路检知 9. 负载开路 10. 启动失败侦测 11. 无来源电压

启动模式:1. 斜率启动 2. 定电流启动 3. 踢动启动  4. 全压启动 5. 转矩启动

功能设定:1.过载曲线有四种可以选择 2.时间可以选择0.5秒或2秒 3.马达卡死时间可以选择2秒或4秒 4.手动或自动

四、功能说明

  泵浦马达缓启动控制器，使用在泵浦马达、油压马达、抽水站、纯水设备，达到缓慢启动与缓慢停止，让泵浦马达扬水系统可以消除水锤，不会让管路有噪音，影响居住品质。

五、规格说明

1、主电源电压: AC 208-480 VAC±10%

2、辅助电压: AC 220V ±15% 50/60Hz

3、启动方式: 干接点

4、额定电流: 7A-1100A

5、马力数: 3HP-350HP, 500A-1100A

6、工作频率: 50-60Hz ±5%

7、最高峰值耐压: 600V 或1200V-1600V

8、启动时间: 1-40 sec.

9、启动扭力: 100%-500%

10、停止时间: 1-60 sec.

11、使用环境: -10 度-50 度 湿度 90%RH以下

12、绝缘阻抗: 20 MΩ 以上(电源与外壳间)、20 MΩ 以上(输入信号与外壳间)

13、耐压强度: 电源与外壳间 2500VAC/1分钟 、电源与输入信号 1000VAC/1分钟

14、本缓冲启动器具CE, IEC60947-4-2认证合格之规范。

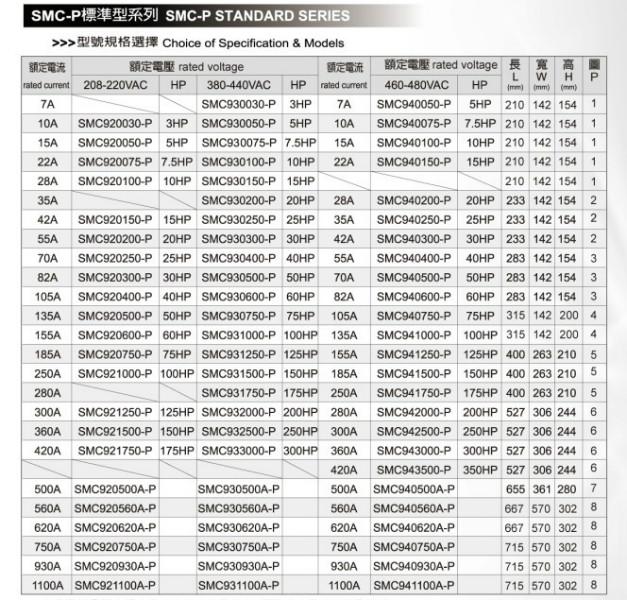

六、型号规格

1、一般型系列：

SMC920030-P, SMC920050-P, SMC920075-P, SMC920100-P, SMC920150-P, SMC920200-P, SMC920250-P, SMC920300-P, SMC920400-P, SMC920500-P, SMC920600-P, SMC920750-P, SMC921000-P, SMC921250-P, SMC921500-P, SMC921750-P, SMC920500A-P, SMC920560A-P, SMC920620A-P, SMC920750A-P,SMC920930A-P, SMC921100A-P

SMC930030-P, SMC930050-P, SMC930075-P, SMC930100-P, SMC930150-P, SMC930200-P, SMC930250-P, SMC930300-P, SMC930400-P, SMC930500-P, SMC930600-P, SMC930750-P, SMC931000-P, SMC931250-P, SMC931500-P, SMC931750-P, SMC932000-P, SMC932500-P, SMC933000-P SMC930500A-P, SMC930560A-P, SMC930620A-P, SMC930750A-P, SMC930930A-P, SMC931100A-P

SMC940050-P, SMC940075-P, SMC940100-P, SMC940150-P, SMC940200-P, SMC940250-P, SMC940300-P, SMC940400-P, SMC940500-P, SMC940600-P, SMC940750-P, SMC941000-P, SMC941250-P, SMC941500-P, SMC941750-P, SMC942000-P, SMC942500-P, SMC943000-P, SMC943500-P, SMC940500A-P, SMC940560A-P, SMC940620A-P, SMC940750A-P, SMC940930A-P, SMC941100A-P

2、高功能系列型号：

SMC920030-PH, SMC920050-PH, SMC920075-PH, SMC920100-PH, SMC920150-PH, SMC920200-PH, SMC920250-PH, SMC920300-PH, SMC920400-PH, SMC920500-PH, SMC920600-PH, SMC920750-PH, SMC921000-PH, SMC921250-PH, SMC921500-PH, SMC921750-PH, SMC920500A-PH, SMC920560A-PH, SMC920620A-PH, SMC920750A-PH, SMC920930A-PH, SMC921100A-PH

SMC930030-PH, SMC930050-PH, SMC930075-PH, SMC930100-PH, SMC930150-PH, SMC930200-PH, SMC930250-PH, SMC930300-PH, SMC930400-PH, SMC930500-PH, SMC930600-PH, SMC930750-PH, SMC931000-PH, SMC931250-PH, SMC931500-PH, SMC931750-PH, SMC932000-PH, SMC932500-PH, SMC933000-PH SMC930500A-PH, SMC930560A-PH, SMC930620A-PH, SMC930750A-PH, SMC930930A-PH, SMC931100A-PH

SMC940050-PH, SMC940075-PH, SMC940100-PH, SMC940150-PH, SMC940200-PH, SMC940250-PH,SMC940300-PH, SMC940400-PH, SMC940500-PH, SMC940600-PH, SMC940750-PH, SMC941000-PH, SMC941250-PH, SMC941500-PH, SMC941750-PH, SMC942000-PH, SMC942500-PH, SMC943000-PH, SMC943500-PH, SMC940500A-PH, SMC940560A-PH, SMC940620A-PH, SMC940750A-PH, SMC940930A-PH, SMC941100A-PH
