九波声迪WL-1A1超声波明渠流量计，本公司为一级代理商，正品保证，假一赔三，产品保修一年，联系人：张路 15295432798
1.本价格为不含税价格，如需增票加10个点
2.货期：现货
3.保修期：正常使用情况下，本产品保修一年。
4.如经检测本产品有质量问题的，可七天无理由退换货，退换货运费由我们承担，无质量问题且不影响二次销售的退换货，由客户承担运费。
主要技术指标及技术参数
1. 流量范围：10升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）
2. 累计流量：8位十进制数，累满8位后自动回零，重计
3. 流量精度：±5％（1～3％配用量水堰槽的不确定，再附加上1～2％的仪表测量误差）
4. 测距范围：0.4～2米（从探头底部起0.4米内是盲区，0.4～2米内为测距范围）
5. 测距精度：±3mm（在1米量程内标定的结果）
6. 液位分辩：1mm
7. 工作环境温度：-20～55℃
（交流供电，且仪表内有附加自伴热时可以：-35～55℃，附加自伴热要在订货时声明）
8. 仪表防护等级：仪表显示部分：IP66(仪表下部的过线孔要堵死)；探头部分：IP68
9. 供电电源：
交流供电：220V±10％ 6W （使用仪表自伴热时为26W）
直流供电：12V±2V 120mA (直流供电时，仪表没有4～20mA输出和继电器动作)
交流、直流供电同时存在时，仪表使用交流供电；交流掉电，自动接通直流。
11. 仪表日历钟计时误差: < 5分钟/每月
12. 仪表数据存储量：
每月、每天、每小时的记录：仅记录流量 ＞2年，附加其它仪表4路 ＞4个月
每分钟的记录：仅记录流量 ＞8小时，附加其它仪表4路 ＞4小时
14. 接入其它仪表的4～20mA电流：
仪表内部采样电阻： 200Ω；负端与仪表地端共接
可以接入的数量：I1、I2、I3、I4共4路
13. 可以配接的打印机：接口插座， DB25插孔
设定为“打印记录”时：EPSON兼容（建议配用TP-μp40T）
设定为“定时打印”时：仅TP-μp40T （需用该打印机内的汉字库）
14. 4～20mA电流输出：
外部负载电阻：0～500Ω
误差： 0.5％ (相对仪表示值)
负端与仪表地端共接 (根据应用要求可改成悬浮地输出)
输出内容：流量、液位可选
15. RS232：接口插座，DB9插针
编码方式： 1起始位，8数据位，1停止位，有奇偶校验位或无校验位
波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可选
通讯协议：怡文、金源、西交、九波等（见第十章第10节“远程通讯”）
16. 继电器：
控制方式： 每累计设定的m3闭合一次、液位报警、液位上限、液位下限可选
类型： 单刀双掷 （常开、常闭）
触点容量： AC250V1A；DC30V1A
| 安装指导 | |||
|
发布日期：2015年1月 |
|||
|
|
|
||
|
1.安装量水堰槽 使用本仪表测量流量，在明渠上必须要有量水堰槽。量水堰槽的构造和安装方法见说明书第七章“量水堰槽构造及安装的技术参考”。 2. 安装探头 探头要安在探头支架上。产品出厂没有配支架，需要根据现场所使用的量水槽的构造条件自行加工。加工方法参见图九。 |
|||
|
图九、探头支架的加工方法 |
|||

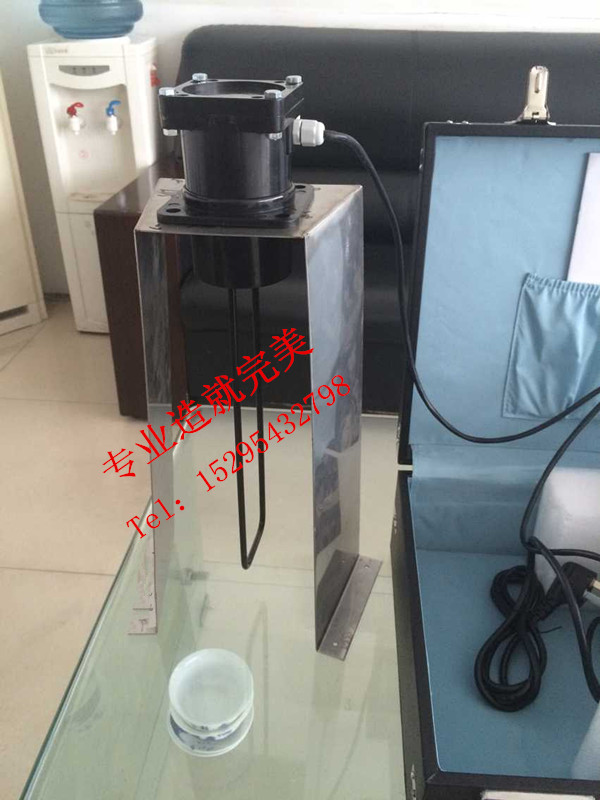

| 探头支架可以做成“门”字形，安装时跨装在渠道上。注意留出安装探头的孔。如果渠侧墙允许，也可以用两根角钢如图九做成探头支架。 | |||
|
图十、探头的安装位置 |
|||
|
探头在渠道上的安装位置要符合量水堰槽的要求。一般三角堰、矩形堰要安装在堰板上游，距离堰板相当于最大过堰水深的3～4倍（最大过堰水深是指，流量刚好等于零时液位为零，流量增到最大时对应的液位）；巴歇尔槽在进口收缩段的1/3位置（参见图十）。 安装探头时，校正棒要朝下。探头和支架固定要牢靠，不能活动。探头一旦活动，水位基准点就变化了，影响测量的准确度。探头要垂直对准水面，不能歪斜。 由于探头发出的超声波有一定的张角。安装探头时，注意不要使声波传播的路径上有多余反射面（参见图十一）。 |
|||
|
3、仪表的安装 仪表背面有四个挂钩。仪表出厂时，配有两个两端带孔的支板。把支板钉在墙上，利用仪表背面的挂钩挂在墙上。 仪表附近应安装交流220V的三孔插座，中心孔接地。用拔插仪表上的电源插头接断电。 仪表下面有四个PG7过线孔。可以向仪表内接入外径φ4～φ6的引线。穿入导线后，要把过线孔的锁母拧紧。不使用的过线孔，也要用一段短导线插入过线孔内，然后拧紧。不使外 部气体进入仪表内部，可以延长仪表使用寿命。 |
|
||
|
|||
