1 主要用途及特点
NKY-50型便携式岩石直剪仪（携带式岩石、土力学性质多功能试验仪）主要用于岩石、土的力学性能试验，通过更换多种夹具可以完成以下不同的试验
- 岩石变形试验；
- 岩石抗压强度试验；
- 岩石抗拉强度试验；
- 岩石点荷载强度试验（能完成国内钻机的中～小不同直径岩心与不规则样的抗压、抗拉测试。抗压强度最小可测试到5Mpa（软岩），最大可测试任何坚硬岩石）；
- 完整岩石直剪试验（适用国内钻机的中～小直径岩心和横断面5cmＸ5cm直方柱体）；
- 岩石结构面与软弱岩石直剪试验（适于不易加工成型的不规则样）；
- 土直剪试验（直接测试钻孔取心土的抗剪指标，剪切面积可大于环刀面积）；
- 碎石土天然或饱和状态直剪试验（砾石粒径≤2.0cm的砂质碎石土）。
该仪器具有设计合理，结构紧凑，加工精细，体积小，重量轻，可拆卸装箱，便于搬运，现场易安装，使用简便，试验快捷，维修方便，售价低等特点。故能广泛适用于工程地质勘察队、测试队和大专院校、科研单位的现场试验
主要用于现场或室内进行以下试验项目：
2 主要规格、技术参数和技术指标
本仪器主要规格、技术参数和技术指标如下：
- 外形尺寸：高670mm，长770mm，宽430mm；
- 重量：300Kg（包括两个油泵和各种配件）；
- 垂直千斤顶：最大出力500KN（50吨），最大行程60mm；
- 水平千斤顶：最大出力500KN（50吨），最大行程60mm；
- 适合试样尺寸；
1)岩石变形和抗压强度试验：Ф50mm～56mm或50m×50mm，H=100～112mm；
2)岩石抗拉强度试验：Ф=50～56mm，H=50～56mm；
3)岩石点荷载强度试验：L、W、H均40～60mm，六个端面尽量平行；

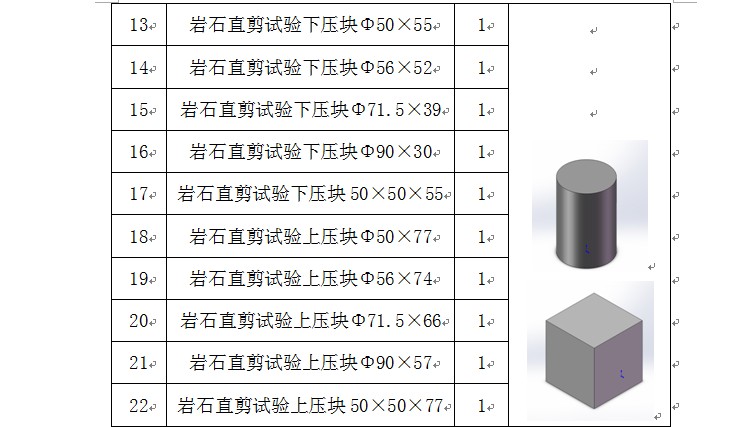

4)完整岩石(规则试样)直剪试验：Ф=50mm、56mm、71.5mm、90mm等尺寸圆柱体、H=50～100mm；横断面50mm×50mm方柱体；
5)结构面与软弱岩石(不规则试样)直剪试验：L≤160mm，W≤140mm，H≤160mm；
6)土直剪试验：Ф=90mm，H=30mm；
7)碎石土直剪试验：砾石粒径≤2.0cm，剪切盒容积L=160mm，W=140mm，H=160mm，V=35cm3。
4 试验项目的完成
4.1单轴压缩变形试验

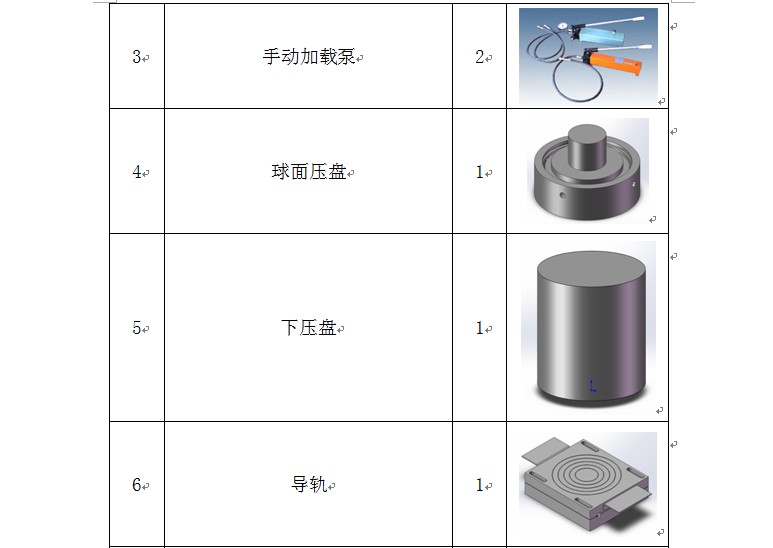

本项试验仅使用纵向加载框架，将球面压盘拧到油缸的活塞内螺纹中，将下压盘（Φ100×155）安装到纵向加载框架的工作台上，将岩石试样放置至下压盘的中心位置，按照标准要求将纵向及横向测量百分表安装到规定的位置，操纵手动泵对试样进行加载，加载步骤按标准要求进行，同时对测量结果进行记录，按标准计算试验结果。
4.2单轴抗压强度试验
本项试验与“单轴压缩试验”类似，同样仅采用纵向加载框架，将球面压盘拧到油缸的活塞内螺纹中，将下压盘（Φ100×155）安装到纵向加载框架的工作台上，将岩石试样放置至下压盘的中心位置，不同之处是不需要安装百分表。操纵手动泵对试样进行加载，直至试样破坏，按标准规定计算抗压强度。
4.3抗拉强度试验（劈裂法）
本项 试验与“单轴压缩试验”类似，同样仅采用纵向加载框架，将球面压盘拧到油缸的活塞内螺纹中，将下压盘（Φ100×155）安装到纵向加载框架的工作台上，将岩石试样及垫条按标准要求放置至下压盘的中心位置。按标准要求操纵手动泵对试样进行加载，直至试样破坏，
按标准规定计算抗拉强度。

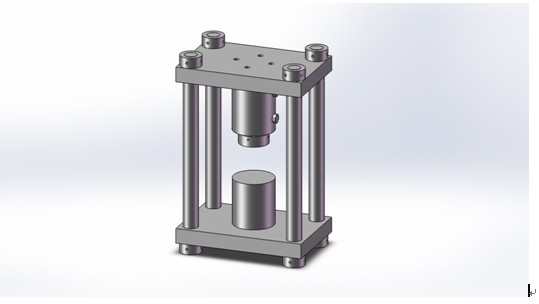

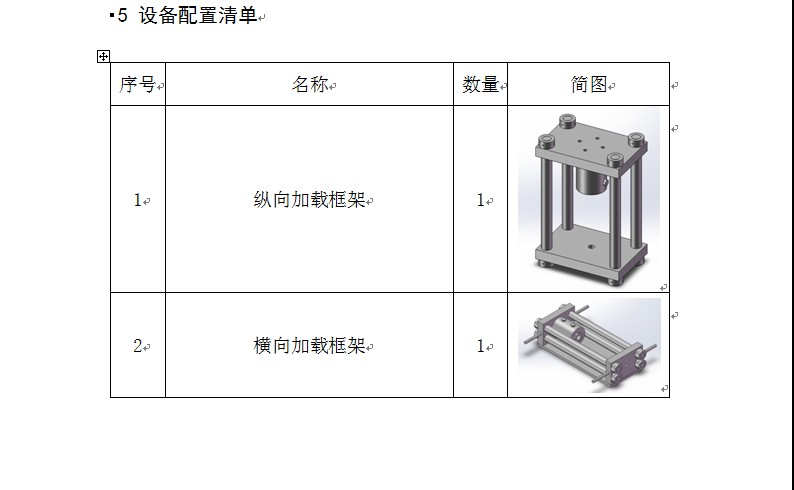

图1 “单轴压缩试验”、“单轴抗压强度试验”、“抗拉强度试验”框架
4.4直剪强度试验（平推法）

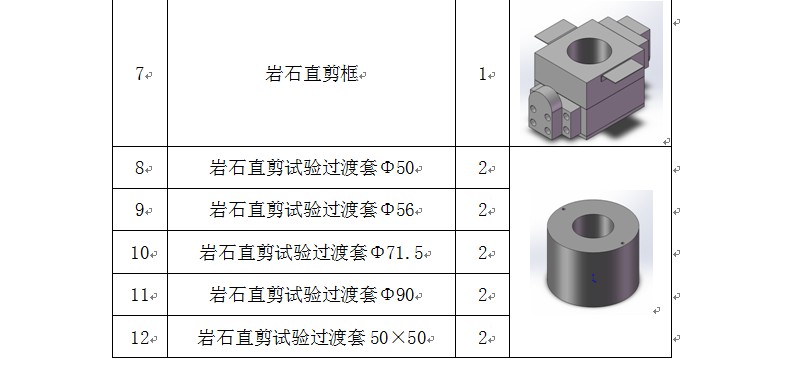

- 完整岩石直剪强度试验：将横向加载框架安装到纵向加载框架内，将剪切框安装到两加载框架的试验空间内，根据被试验试样的不同尺寸，选择不同尺寸的过渡套及压块，以上安装完成后，将滑动导轨安装到上压块上，然后根据试验标准进行加载，并记录试验结果。

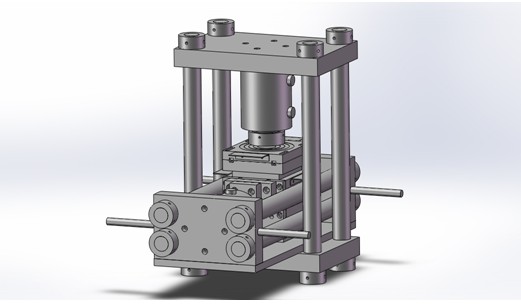

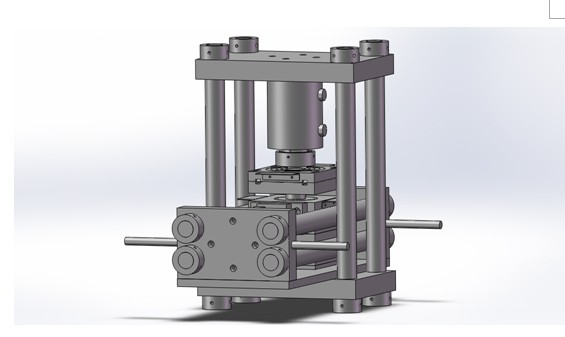

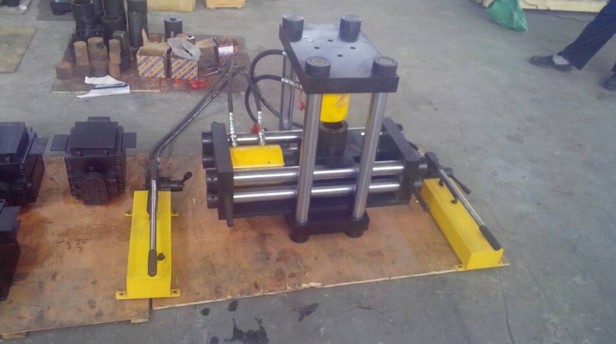

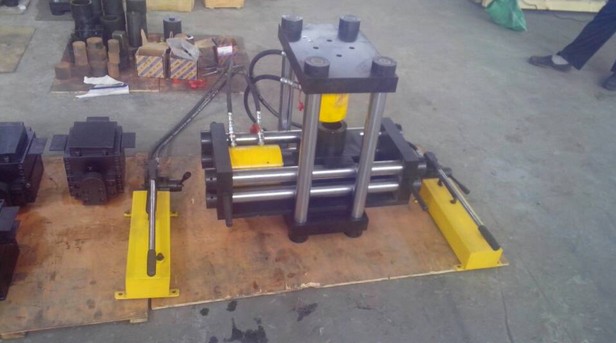

图2 岩石直剪强度试验
- 结构面与软弱岩石、碎石土直剪强度试验：将横向加载框架安装到纵向加载框架内，将剪切框安装到两加载框架的试验空间内，将上压板压到被试样上，以上安装完成后，将滑动导轨安装到上压块上，然后根据试验标准进行加载，并记录试验结果。

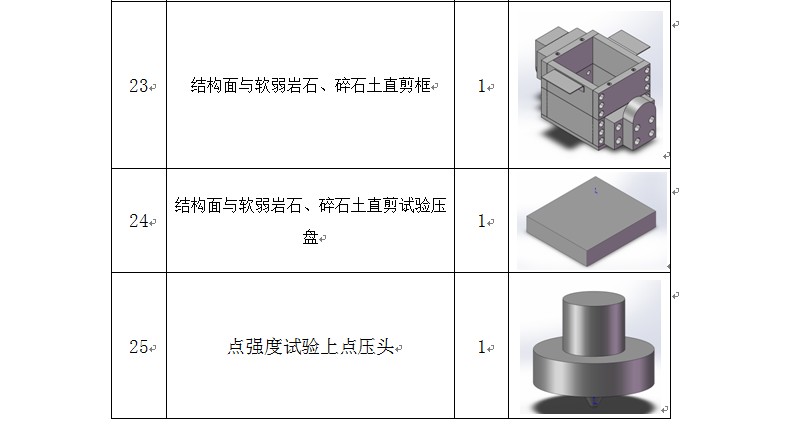

图3结构面与软弱岩石、碎石土直剪强度试验
4.5点载荷强度试验
将上下点压头分别安装到纵向加载框架的活塞端面及工作台上，操纵加载手动泵，使活塞下降到合适位置，将试样放在上下点压头之间，同时操纵加载手动泵，直至试样破坏，记录试验数据，并计算试验结果。

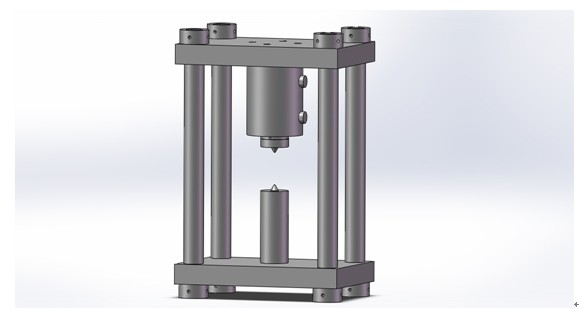

图4 点强度试验
