高精度筛分机（旋振筛）

旋振筛又称三次元振动筛，该系列产品是一种通用的振动筛分、过滤设备，在粉体、小颗粒以及液体物料都有着良好的应用。我公司生产的旋振动筛的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹；可以对物料进行精筛分、概率筛分等。

三次元旋振筛由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

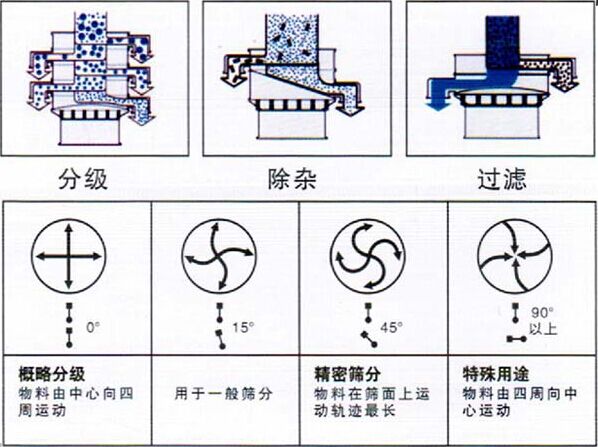

三次元旋振筛筛分原理示意图：

三次元旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，最终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。

三次元旋振筛特点：

1、本机采用高性能专用立式振动电机，高效低耗，动力强劲。

2、机体与物料接触材质全部采用国标一级不锈钢板，卫生，无菌抗腐蚀，耐磨性能出众。

3、采用了高强度网架和束环，整机强度大，韧性高，不变形，高效耐用。

4、独特网架设计，更换筛网简易，绷紧度高，一人就可随意更换，换网快只需3-5分钟

5、透网率高，产量大，筛网结实耐用。

6、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm

7、杂质、粗料自动排出，可以连续作业。

8、筛机最高可以达到五层，建议使用三层

9、体积小，不占空间移动方便。

10、应用范围广：是食品、医药、化工、饮料、陶瓷、塑料、磨料、造纸、纳米材料等行业进行分级、除杂、混料、筛分以及过滤或固液分离等的理想设备。
