导轨安装张力控制器TC-666

台湾全自动收、放料恒张力控制系统

TC-666 回授张力控制器

               盘内型



■ 特性说明

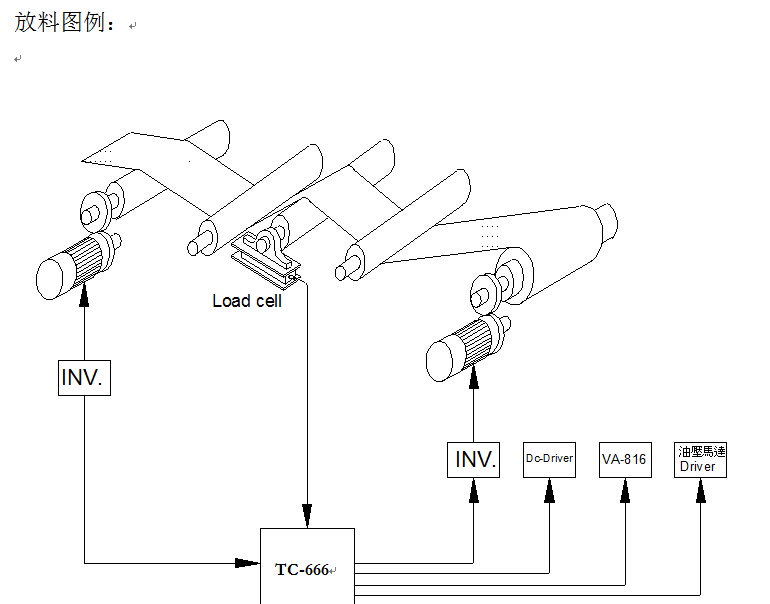

TC-666内建 LOAD CELL 放大器, 可针对张力回授作 PID 调整, 多组模拟输出入可供设定或调整使用, 并具备 RS-485通讯联机功能, 适用于塑料、薄膜、上胶、电线、钢板、浆纱、并经、造纸等产业界所需求的极高精度反馈式张力控制系统。

■    机构及安装尺寸

2.于盘面内侧装上机台两侧支架。

3.顺时针旋转支架上固定螺丝将机台固定于盘面上。

100 mm

110 mm

标准铝轨

75

操作说明

■LED灯号说明：

(1) RUN灯：当控制器停止动作，RUN灯熄灭。

               当控制器开始动作，RUN灯持续输出。

(2) CATCH灯：当控制器动作时，若回授达到与设定值相同时，此灯号将会亮起代表追踪

                  正常。

(3) ALARM灯：当系统侦测到有异常状态时，此灯会亮起。

(4) LINK灯：当RS-485与外部联机时，当每完成一次通讯时，LINK灯将会闪烁一下。

■参数设定说明 (按键操作说明)：

SEL

+

─

ENTR

(1)〈SEL〉按键：按下 ”参数选择键 (SEL) ”，此时液晶屏幕显示参数号码及参数内容。



(2)〈+〉按键 /〈-〉按键：用 ”加数键 (+)” 或 ”减数键( - )” 来选择欲修改之参数号码，

选定后按“输入键 (ENTR)“，进入参数修改状态，此时利用”加

数键 (+)” 或 ”减数键( - )”，可直接修改参数内容。。

                            )

(3)〈ENTR〉按键：参数更改后，一定要按 “输入键 (ENTR)“，才能记忆入系统。

                 在一般显示时，可按此键切换至PID值显示，再按一次可回到一般显示。



TC-666电气特性

电源电压	DC24V ±10%
消耗功率	100W以下
变位电源供应	DC-12VDC±5% 50mA
控制接点输入	NPN输入 光藕合隔离
张力检出器 EXG电源供应	DC-5V±0.5V DC 50mA
张力检出器 signal讯号输入	0-20mVDC 0-30mVDC.250/450kg	规格5.10.20.30.50.100.250KG.450KG
A/D输入解析	张力入力:12 Bit A/D 主速入力:12 Bit A/D	DC:0-20mV DC:0-10V
D/A输出解析	张力控制输出D/A 12 Bit	DC:0-10V
继电器输出	a接点, 250V AC, ≦1A
磁粉驱动输出	DC 24V ，3A
