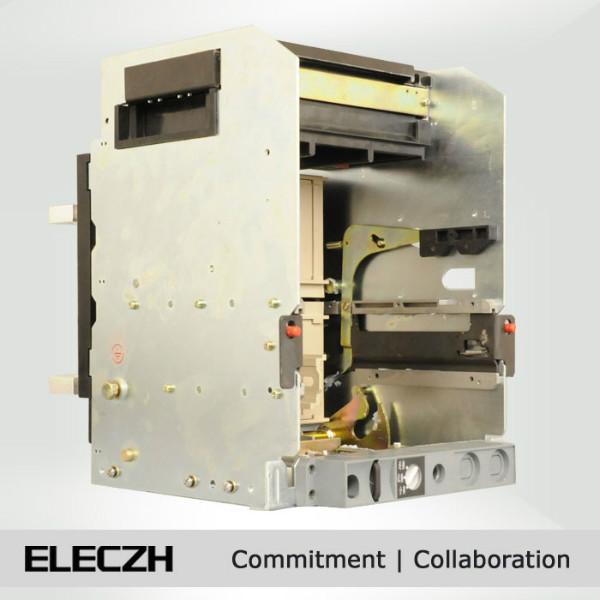

DW450智能型框架式万能式断路器

                            断路器的操作机构有哪几种？


操作机构是指用来直接或间接使开关电器触头动作的机构。断路器的操作机构是
实现断路器的闭合与断开动作的执行机构，它一般由传动机构和自由脱扣机构两部分组成。


1.传动机构：断路器的传动机构一般为四连杆机构，按操作方式不同，
传动机构可分为手柄传动机构（手动）、电磁铁传动机构、电动机
传动机构、气动和液压传动机构五种。其中，手柄传动机构一般用于
小容量断路器；电磁铁传动机构和电动机传动机构多用于大容量
断路器，进行远距离操作。

按闭合方式不同，传动机构又分为储能闭合和非储能闭合两种。其中，储能闭合是预先
将弹簧压缩，然后利用弹簧释放的能量使触头闭合，它所得到的闭合速度和力，
与操作者所施加力的大小和速度无关，能保证恒定的闭合力和闭合速度；
非储能闭合传动机构所得到的闭合速度和力，取决于所施加力的大小和速度，它要求由熟练操作
人员进行操作。


2.自由脱扣机构：断路器的自由脱扣机构是一种实现传动机构与触头系统
之间联系的机构，通过它的作用使触头分断和闭合。当自由脱扣机构扣上时，传动机构能带动触头系统
一起运动，即通过手柄使触头闭合或断开；而当自由脱扣器脱扣后，则传动机构与
触头系统失去联系，即使再操作手柄，开关也不能闭合。图4-7为
自由脱扣机构的示意图，它的动作分为“再扣”、“闭合”和“断开”
三个步骤。


“再扣”是断路器断开后，自由脱扣机构就由闭合位置沿逆时针方向旋转，它的
杠杆2将主轴杠杆的销钉1钩住，并借销钉给杠杆2的作用力使三个杠杆相互搭接，
形成再扣状态，为下一次闭合做准备。


“闭合”是当自由脱扣机构再扣以后，将手柄向顺时针方向转动，直到杠杆2
与操作机构中的掣子扣住为止，至此，断路器又重新闭合。如果配电回路电压过低或者没有电压，失
电压脱扣器的铁芯则会吸不住衔铁，断路器就不能闭合。


“断开”是电路发生故障时，断路器的保护装置发出信号，使自由
脱扣机构杠杆3与杠杆4之间解脱，触头迅速断开。


综上所述，要使断路器闭合，必须先使自由脱扣器处于再扣位置，方有
可能使闭合传递给动触头，使之闭合；在发生故障时，要使开关断开，通过其他脱扣器
（过电流脱扣器或失电压脱扣器）会使自由脱扣机构脱扣而自动断开。
而在正常工作时，无论有无负载，均可通过操作手柄断开，或通过分励脱扣器实现断开。
