高精度虹润仪表NHR-5740A温度 压力 液位 速度4路同屏显示仪表


【昆山承乾机电设备有限公司】
【主营】：信号隔离器、显示仪表、流量仪表、温度仪表、压力仪表、液位仪表

NHR-5740系列四回路测量显示控制仪

注：基础功能仅为显示功能，报警，馈电，通讯，变送输出价格另议，功能组合太多，无法一一例举，具体价格请咨询客服，谢谢！！

 概述

    NHR-5740系列四回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统。
    四屏LED数码显示。
    可同时检测4路测量信号，各输入通道测量信号互不干扰。
    具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。
    可带8路分别报警输出功能或4路分别变送输出功能。
    支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
    带DC24V馈电输出，为现场变送器配电。
    输入、输出、电源、通讯相互之间采用光电隔离技术。
    参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。


 仪表面板

160*80mm（A型） 80*160mm（B型） 96*96mm（C型）

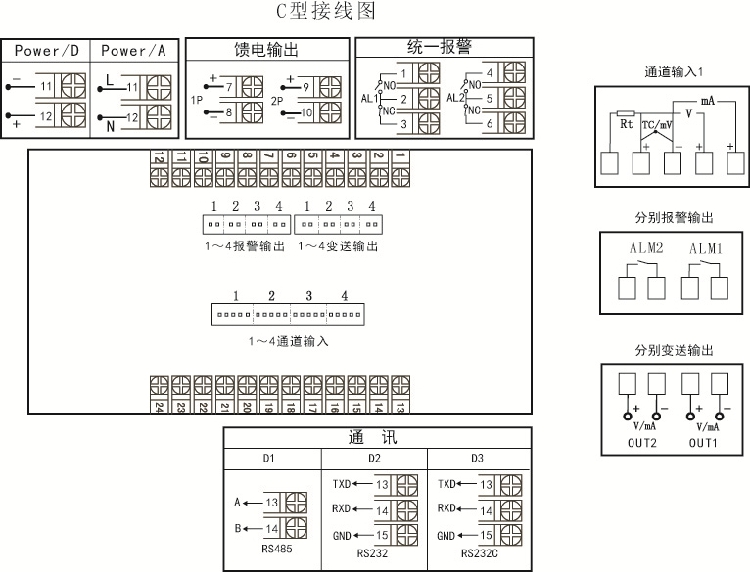

 仪表接线图

注：
1、上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
2、统一变送输出的接线端子在1号输出端子上。

 仪表选型
NHR-5740□-□-□/□/□/□( )-□-( )
 4回路  ① ② ③ ④ ⑤ ⑥    ⑦  ⑧
①规格尺寸 ②输入分度号
代码 宽*高*深 代码 分度号（测量范围）

A
B
C

160*80*136mm（横式）
80*160*136mm（竖式）
96*96*136mm（方式）

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56

热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω  (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV  (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV  (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA  (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V  (-1999～9999)
 0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方  (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方  (-1999～9999)
全切换
特殊规格

③变送输出
代码 输出类型（输出方式）

X
0
1
2
3
4
5
00
01
02
03
04
05
8

无输出
4-20mA(统一变送)
1-5V(统一变送)
0-10mA(统一变送)
0-5V(统一变送)
0-20mA(统一变送)
0-10V(统一变送)
4-20mA(分别变送)
1-5V(分别变送)
0-10mA(分别变送)
0-5V(分别变送)
0-20mA(分别变送)
0-10V(分别变送)
特殊规格

④报警输出（继电器接点输出）
代码 报警通道

X
1
2

无输出
统一报警
分别报警

⑤通讯输出
代码 通讯接口（通讯协议）

X
D1
D2
D3

无输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口

⑥馈电输出
代码 馈电输出（输出电压）

X
1P
2P

无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示第一路12V，第二路24V馈电输出。

⑦供电电源
代码 电压范围

A
D

AC100-240V(50/60Hz)
DC 20-29V

⑧备注(无可省略)

备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、NHR-5740C型仪表同时带变送和报警输出时，报警只能带4个。
3、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
   例1：NHR-5740A-27-00/X/D1/X-A(4～20mA分别变送输出)。
   例2：NHR-5740A-14-X/2/X/1PX-A(分别报警输出)。
