商品详细描述

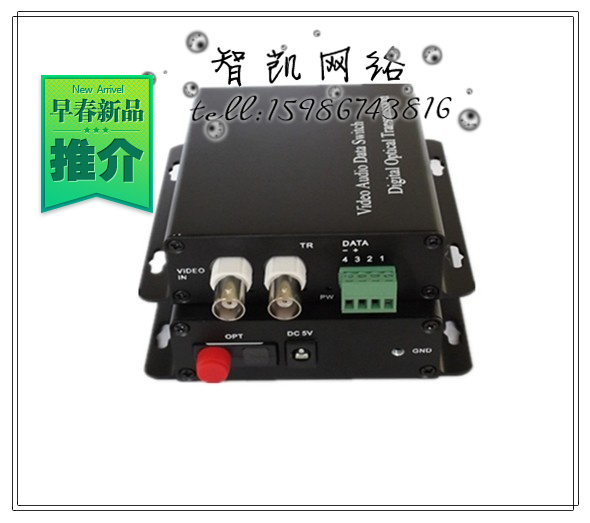

本公司大量销售 ,2V1D光端机 2路视频+1路反向485数据光端机 传输距离20KM量大从优,有意者请与本公司联系!
2V系列数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输2路高品质（10Bit）非压缩视频信息和1路控制信号，可选音频、数据、开关量、以太网信号、E1及电话。本产品现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。
产品特点
10位数字编码及无压缩式视频传输
支持任何高分辩率视频信号
5Hz-10MHz视频通道
自动兼容PAL、NTSC、SECAM视频制式
带APC电路，输出光功率恒定，动态范围大
在光功率允许范围内视频质量与传输距离无关
支持视频、数据、音频的并行传输，双向/单向可选
使用过程中无需停机维护，可带电热插拔
千兆光纤传输，大容量，易升级
电源和其它参数状态指示的LED可监视系统的运行状况
支持任何高分辨率视频信号
支持视频无损再生中继
支持RS232/RS485/RS422或曼彻斯特码
先进自适应技术，使用时无需进行现场的电气或光学调节
工业级模块化设计使设备可靠灵活
可自动恢复过载保护
独特全内置电源设计
台式、壁挂式、19英寸1U机架式或4U插卡式
支持用户定制
适用环境
安防系统
电视医疗
高保真视频电视电话会议
楼宇实时监控控制系统
智能交通监控系统（ITS）
远程多媒体教学/校园监控
长距离广播电视传输系统
光纤特性
波长：单模1310nm/1550nm；
多模850nm/1310nm
光纤芯数：收发双芯，收发单芯
发送功率：-9dBm/-5dBm
传输长度：0-40公里/100公里
接收灵敏度：优于-36dBm
连接器：SC/FC/ST
特点：可根据用户需求定制为不同的接口类型。
多模850nm/1310nm
光纤芯数：收发双芯，收发单芯
发送功率：-9dBm/-5dBm
传输长度：0-40公里/100公里
接收灵敏度：优于-36dBm
连接器：SC/FC/ST
特点：可根据用户需求定制为不同的接口类型。
视频特性
视频接口数：2路视频
视频接口形式：BNC
信号制式：PAL/NTSC/SECAM
标称输入输出电平：1Vp-p
标称输入输出电平：1Vp-p
视频输入/输出阻抗: 75Ω不平衡)
视频输入/输出电压: 1VP - P(峰-峰值)
视频带宽：8MHz
视频采样：15MHz高速采样
微分增益：（10%-90%APL）DG <1%(典型值)
微分相位：（10%-90%APL）DP <0.7o(典型值)
视频信噪比(加权)：S/N≥70dB（最大光学链路损耗时）
色亮度延时差10ns（典型值）
色亮度增益差：±10%（典型值）
色亮度增益差：±10%（典型值）
注：支持正向、反向、双向视频。
数据特性
数据通道数：1路反向数据
数据通道数：1路反向数据
接口类型：RS232/RS485/RS422/ Manchester码
数据接口端子：标准工业接线端子或RJ45
接口信号：RS-232、RS-422、RS-485、曼码/ Biphase、开关信号
接口特性：满足ITU-T V.24标准
连接方式：DCE
码速率：0～256Kbps
误码率：≤10-9
注：支持正向、反向、双向数据。
音频特性
音频通道数：1路双向音频（可选）
每通道带宽：20Hz~20KHz
采样频率：96KHz
量化等级：24bit
输入阻抗（Line-in）：47KΩ/非平衡
输出阻抗（Line-out）：10KΩ非平衡
标称输入输出电平：2Vp-p
非平衡加权信噪比：75dB（典型值）
总谐波失真：0.1%（典型值）
采样频率：96KHz
量化等级：24bit
输入阻抗（Line-in）：47KΩ/非平衡
输出阻抗（Line-out）：10KΩ非平衡
标称输入输出电平：2Vp-p
非平衡加权信噪比：75dB（典型值）
总谐波失真：0.1%（典型值）
开关量接口参数（RJ45/接线端子）
响应时间：<0.5ms
开关接口：光MOS继电器350V/120mA
物理接口：RJ45
响应时间：<0.5ms
开关接口：光MOS继电器350V/120mA
物理接口：RJ45
电话接口----FXO/FXS接口参数（RJ45/RJ11）
FXS电话口
振铃电压：75V
振铃频率：25HZ
二线输入阻抗：600Ω(摘机)
回损：40 dB
FXO交换机接口
振铃检测电压：35V
振铃检测频率：17HZ-60HZ
二线输入阻抗：600Ω(摘机)
回损：40 dB
特点：可选RS232/RS485/RS422等不同类型的数据接口，或同时具有。
FXS电话口
振铃电压：75V
振铃频率：25HZ
二线输入阻抗：600Ω(摘机)
回损：40 dB
FXO交换机接口
振铃检测电压：35V
振铃检测频率：17HZ-60HZ
二线输入阻抗：600Ω(摘机)
回损：40 dB
特点：可选RS232/RS485/RS422等不同类型的数据接口，或同时具有。
以太网数据接口参数（RJ45）
速率：10M或10/100M自适应
协议：支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口：RJ45座,支持Auto-MDIX
工作模式：全双工/半双工自适应
速率：10M或10/100M自适应
协议：支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口：RJ45座,支持Auto-MDIX
工作模式：全双工/半双工自适应
一般指标
环境温度：-30℃～+75℃
贮存温度：-40℃～+85℃
相对湿度：0～95% (无冷凝结)
尺寸大小：独立式(110mmX 80mmX22mm)
尺寸大小：插卡式(标准4U集中管理机架)
额定供电电压：AC220V/50Hz
内部电源功耗：2.5 W
MTBF：≥105小时
光学特性
|
光纤类型
/参数
|
光纤接口类型
|
发射波长nm
|
发射功率dBm
|
接收灵敏度dBm
|
光饱和度dBm
|
光损耗dBm/km
|
传输距离km
|
|
多模
|
SC/FC
|
850
|
-18.5~-14
|
-35
|
-8
|
2
|
0~2
|
|
SC/FC
|
1310
|
-19.5~-16
|
-36
|
-9
|
1
|
0~3
|
|
|
单模
|
SC/FC
|
1310
|
-15~-10
|
-34
|
-8
|
0.5
|
0~20
|
|
SC/FC
|
1310
|
-12~-5
|
-36
|
-3
|
0.5
|
0~40
|
|
|
SC/FC
|
1550
|
-5~0
|
-38
|
+2
|
0.25
|
0~60
|
