心轴型分割器38DS

厂商 :东莞市联顺机械有限公司

广东 东莞
  • 主营产品:
  • 分割器
  • 数控分度盘
  • 钻孔动力头
联系电话 :13431535568
商品详细描述

产品描述


分割器概述

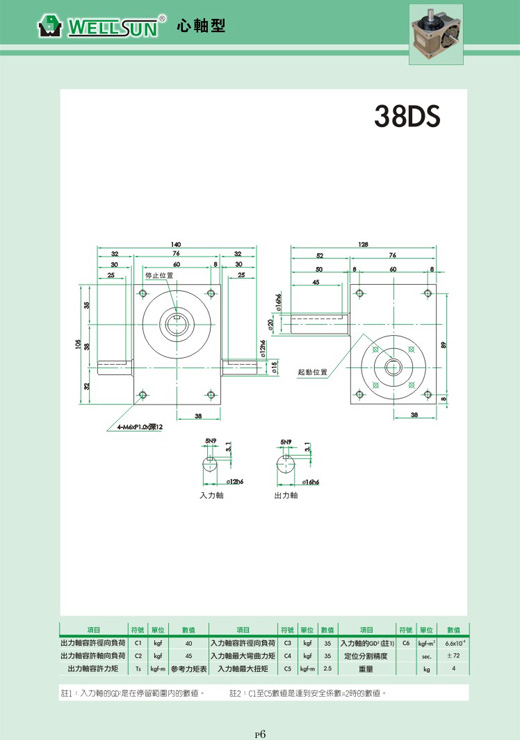

 38DS心轴型分割器

品牌:联顺

产品认证:ISO9001

加工定制:是

用途:输送机等机械设备

凸轮旋转方向:左、右

入力轴组力方向:S1、S2、S3

驱动角:90°、120°、150°‘180°、210°、240°、270°、300°

凸轮连动曲线:变形台形曲线、变形正弦曲线、变形等速度曲线、有理式仿线

定位分割等份:2、3、4、5、6、8、10、12、16订制规格:20、24、30、32、36、40、48

优点:1.寿命长:凸轮加工工艺为渗透加研磨,硬化层为5mm左右,普通的为碳化处理,硬化层最大为0.5mm。
2.高品质:内部的轴承为日本进口,NSK/NTN. 表层喷漆为隔膜式干性防锈油。
3.精度高。标准精度为±30".可定制精度为±15"(选型方式为筛选)
4.免保养,除更换油以外,10000小时以下无需进行维修。





技术参数



出力轴容许径向负荷(C1)

40kgf

入力轴最大扭矩(C5)

2.5kgf-m

出力轴容许轴向负荷(C2)

45 kgf

入力轴的CD?(注1)

6.6*10 -4kgf-m?

出力轴容许力矩(Ts):

参考力矩表kgf-m

定位分割精度

±72 Sec.

入力轴容许径向负荷(C3)

35 kgf

重量

4kg

入力轴最大弯曲力矩(C4)

35 kgf





 注1:入力轴的CD?是在停留范围内的数值。            注2:C1至C5数值是达到安全系数=2时的数值



应用领域:

广泛应用于制药机械、食品包装机械、压力机自动送料机构、玻璃机械、陶瓷机械、烟草机械、灌装机械、印刷机械、电子机械、加工中心自动换刀装置等需要把连续运转转化为步进动作的各种自动化机械上。
