心轴型分割器32DS

产品描述

32DS心轴型分割器-东莞联顺分割器机械设备厂提供的此种分割器为传统的心轴型，其安装件之加工安装配合齿轮，联轴器或联轴盘，需特别注意孔径公差（+0.015/-0）及键槽公差（+0.05-0），其使用场合在输送带驱动、齿轮驱动、无间歇联轴器结合驱动居多。

32DS心轴型间歇分割器产品概述：

1.“凸轮分割器”是输入轴上的空间立体凸轮与输出轴分度轮上的从动滚子无间隙啮合形成的机构（其啮合传动方式类似于蜗轮蜗杆传动）。

2.特点：为圆弧回转体凸面，从动滚子轴线与输出轴垂直，并与凸轮轴线处在同一平面内。凸轮廓面的曲线段驱使分度轮转位，直线段使分度轮静止且自

锁。该机构将连续的输入回转运动转化为间歇的步进输出运动.

3.分割器精确度高，运转平稳,无振动和噪音且安装简单。

32DS心轴型间歇分割器技术参数表：

 注1：入力轴的CD?是在停留范围内的数值。            注2：C1至C5数值是达到安全系数=2时的数值

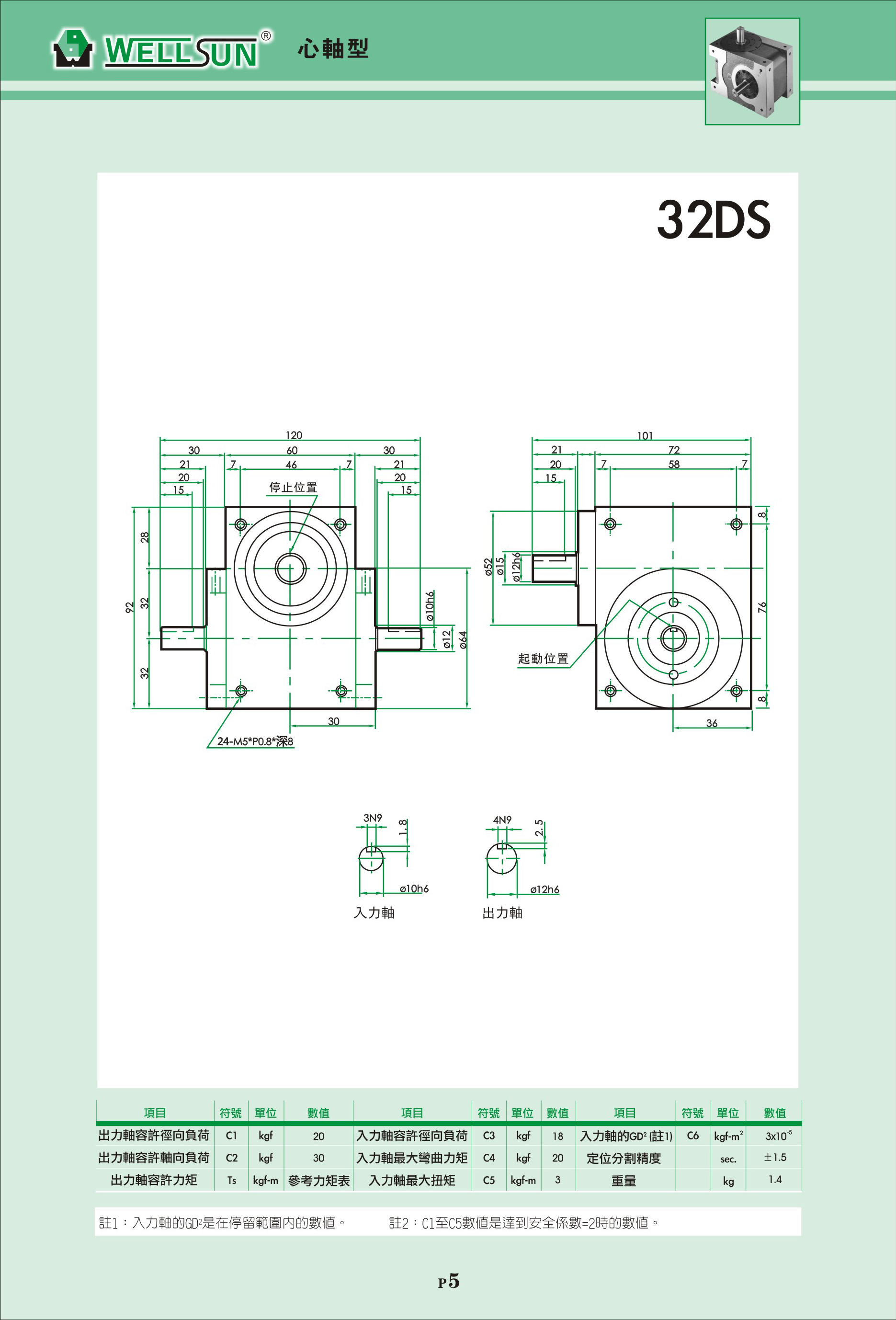

32DS心轴型分割器尺寸图：

应用领域：

广泛应用于制药机械、食品包装机械、压力机自动送料机构、玻璃机械、陶瓷机械、烟草机械、灌装机械、印刷机械、电子机械、加工中心自动换刀装置等需要把连续运转转化为步进动作的各种自动化机械上。
