商品详细描述

供应机床tp系列工程塑料拖链，tp系列工程塑料拖链厂家，工程塑料拖链批发

1拖链技术参数

内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi。如果重叠按重叠后实际高度作为 考高度。 　　内宽：选择较粗的一些电缆、油管、气管、水管等， 其外经之和作为拖链内宽的参考，并留有至少10% 的宽度空间。
弯曲半径：选择内置电缆．油管、气管、水管等中 最大的弯曲半径作为对考值并留有10%以上的空间

2拖链放置原则

拖链内置电缆、油管、水管、气管的放置原则：应该留有15%的剩余空间，让内置电缆、油管等可 以自由活动，在半径方向上对拖链不产生拉力。直径差别大的导线应该分开铺设，重量平均分布．必要时可用分隔片分开。 在高速或高频率运行时，要尽量使导线在水平上相 互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片

3拖链用途特点

适合于使用在往复运动的场合，能够对内置的电缆、 油管、气管、水管等起到牵引和保护作用。
拖链每节部能打开，便于安装和维修。运动时噪音 低、耐磨、可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机 械、玻璃机械、门窗机械、注塑机，机械手、起重运 输设备、自动化仓库等。

4拖链内部结构

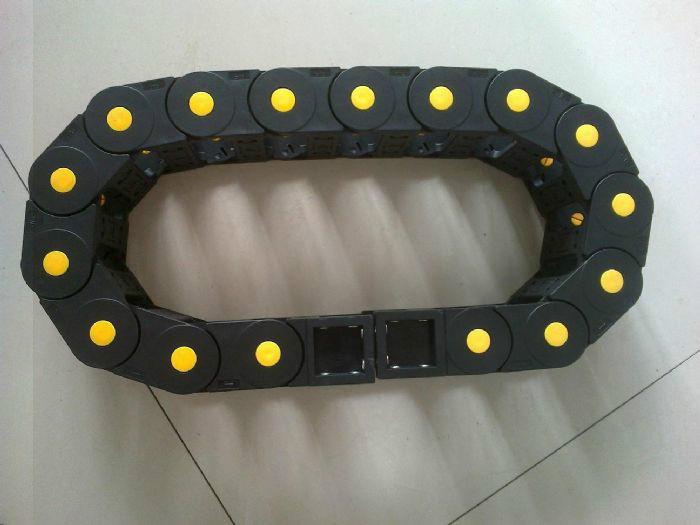

1、拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
2、相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。
3、单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
4、另可提供分隔片，将链内空间按需要分隔开。

5拖链尼龙含量

承重型工程塑料拖链的尼龙含量在11%-14%之间。
