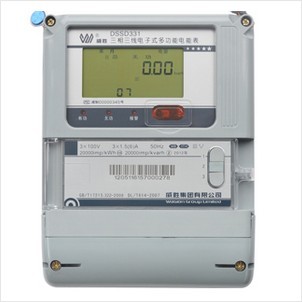

正品威胜电表 DSSD331/DTSD341-MB3

三相多功能电能表主要特点

 该表是新一代威胜多功能电能表，其性能非常稳定、功能丰富、抗干扰能力强，在操作便捷、数据安全方面进行了精心设计。其采用了全密封的结构及外壳，可以满足严酷的高低温交变湿热环境应用。电池盒与编程按键可以分别进行铅封，便于供电部门及用电部门管理。

威胜DTSD341-MB3电能表主要功能

● 停电后可通过按钮、手抄器唤醒显示，可远红外抄表。

● 最大8费率，费率可设置，主副两套时段，时钟双备份，智能自动纠错，最大可记录13个月

历史记录。      长沙威胜|多功能电能表| 长沙威胜|多功能电能表| 长沙威胜|多功能电能表| 长沙威胜|多功能电能表|
● 双路RS-485、吸附式、远红外通讯接口，通道相互独立互不影响。支持载波通信功能（可选）。

● 四路空接点电能脉冲及LED电能脉冲输出。

● 可设置分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，组合方式：四

象限无功任意组合；计量分相正反向有功、感容性无功电量。

● 记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、    长沙威胜|多功能电能表|

逆相序、开盖等多种事件。

● 分时计量正反向有功、无功最大需量及发生时间。

● 大屏幕、宽视角液晶显示，具备各种状态指示和汉字提示符，带液晶背光显示。    长沙威胜|多功能电能表| 长沙威胜|多功能电能表|
● 可设置6类数据记录负荷曲线，容量达到2M字节。

● 双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失

流、电池欠压故障报警能。  长沙威胜|多功能电能表|DTSD341|DSSD331

综合介绍

1.1 概述

DTSD341-MB3型三相电子式多功能表是长沙威胜电子有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215-2002、GB/T17882-1999、GB/T17883-1999和DL/T614-1997等电能表有关标准，采用DL/T645-1997通信规约（有扩展）。

1.2 工作原理简述

本产品由电流互感器、集成计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微处理器依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换。

1.3 技术参数

1.3.1主要技术参数



项目	技术要求
参比电压	3×220V/380V, 3×57.7V/100V, 3×100V
工作电压范围	0.7Un—1.3Un
电流测量范围	互感器接入式：1.5(6)A,1(2）A, 5 (10）A,0.3(1.2)A,5(6)A  直通式：10(40)A, 15(60)A, 20(80)A
准确度等级	有功0.5S级、1级 无功2级
工作温度	-25℃～+55℃
极限工作温度	-35℃～+65℃
相对湿度	≤95%(无凝露)
频率范围	(50±2.5)Hz
启动电流	互感器接入式：1‰In(0.5S级)，2‰In(1级) 直通式：4‰Ib(1级)
功耗	＜2W，10VA
MTBF	≥6×104h

1.3.2           日历时钟（DS3231SN温补时钟）

时钟误差	≤0.5 s/d（0℃~+40℃时：±2ppm; -40℃~+85℃时：±3.5ppm）
时钟频率	1Hz
电池寿命	10年
电池连续工作时间	≥5年

1.3.3           威胜DTSD341-MB3光耦脉冲输出

脉冲输出常数	出厂设置以表计面板标识为准。对1.5(6)A的电表，通常设为： 3×220V/ 380V的低压表：有功：2000imp/kW·h                      无功：2000imp/kvar·h 3×57.7V/100V, 3×100V的高压表：                        有功：5000imp/kW·h                        无功：5000imp/kvar·h
脉冲输出宽度	(80±5)ms
最大容许通过电流	10mA（DC）
工作电压	5V～24V（DC）

1.3.4继电器输出

如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220VAC，130mA

1.3.5其它数据

外形尺寸	长×宽×厚=220mm×170mm×75mm
净重	约1.6kg

主要功能

2.1 电量分时计量

本仪表有两种配置：TH及TF型（由模式字1的b6设置）。TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。各种总电量均可以按最大8种费率时段进行分时计量（A、B、C各元件的电量不分时计量）。

本表计可设置主副两套时段。电表是否进行主副两套时段切换，受电表模式字3的b5

最大需量分时计量

TH型电表可计算正、反向有功、输入无功（Ⅰ+Ⅱ）及输出无功（Ⅲ+Ⅳ）最大需量及其出现时间（年月日时分）；TF型电表可计算正向有功、输入无功（Ⅰ+Ⅱ）及输出无功（Ⅲ+Ⅳ）最大需量及其出现时间（年月日时分）。两种配置均可以计量8种费率的最大需量及其发生时间。最大需量的积分周期和滑差步进时间可选择，滑差时间只能设置为1、2、3、5、10分钟，需量周期与滑差时间的设置必须满足下述关系：

1≤(需量周期÷滑差时间)≤15，且需量周期能被滑差时间整除。

需量与时钟同步，且掉电时间小于需量周期时掉电期间需量连续（有停电抄表电池时），掉电期间需量是否连续，由模式字3的b3控制，b3 =1：连续，b3=0：不连续。

2.3 跨月结算

本表存储了上1月到上13月的历史数据（包含正反向有功、组合无功1和组合无功2、四象限无功的总电量以及分时电量，正反向有功、输入输出无功的最大需量及其出现时间，各元件有功、无功电量）跨月结算时，先把本月的电量、最大需量及其发生时间存入上月，再把本月的最大需量及其发生时间清零，计算需量的累加单元清零，需量重新开始计算。

如果电表掉电跨过结算日、时，上电后电表将进行跨月结算，跨过几个月，结算几个月。但跨过13个月后，电表不结算。

2.4 测量功能

本仪表测量总及A、B、C各相的电压、电流、视在功率、有功功率、无功功率、功率因数及电网频率，并且显示功率的方向。

瞬时量	刷新时间	测量范围	准确度	单位
				显示	通信
A、B、C电压	１秒	70%—130%Un	0.5级	0.01V	1V
A、B、C电流	１秒	1‰Ib—Imax	1.0级(5‰Ib—Imax)	0.0001A	0.01A
视在功率	１秒			0.0001VA
有功功率	１秒	1‰Pb（Qb）----Pmax（Qmax） Pb、Qb分别代表有功、无功功率。 Pmax、Qmax分别代表有功、无功最大功率。	0.5级	0.01KW 0.001KW 0.0001KW 由功率小数位确定	0.0001kW
无功功率	１秒		2级	0.01kvar 0.001 kvar 0.000kvar 由功率小数位确定	0.01 kvar



功率因数	１秒			0.001	0.001
频率	１秒	47.5—52.5Hz		0.0001Hz	0.01Hz
相角	１秒	0—360°		0.01°	0.1°



2.6通信功能

电表具有3个独立的物理通信口：第一路RS485口、第二路RS485口、吸附式红外与远红外口（共用）。两个485口通信地址互相独立，波特率可在1200bps、2400 bps、4800 bps、9600bps间改变，吸附式红外波特率固定为1200bps，远红外口波特率固定为1200bps。吸附式红外和远红外通信地址与第一路RS485相同。

1．第一路RS485为主485口,可进行读写操作。

2．第二路RS485一般为读操作，通过程序在第一路RS485口或红外口设置后也可以进行写操作。

吸附式红外与远红外口可进行读写操作。停电后，停电抄表电池给电表供电，电表运行在睡眠状态。电表在睡眠状态下被唤醒后是否可进行远红外抄读，受模式字控制（模式字2的b1）。

3.缩位抄表

      在单表通信时，无论表的通信地址是什么，只要输入12个“A”作为通信地址就行了。在多表通信时，取通信地址后3位，前面全用A替换即可。如：123456789123，只要输入AAAAAAAAAA123即可。但在设置参数时最少保留3位通信地址。

4．广播校时有不带密码的广播校时和带密码的广播校时2种方式，由模式字1的b4决定。约束条件：每天只能校1次，范围在电表时间的正负10分钟内。

注意：打包抄表时，费率数为k，返回总及费率1到费率k的数据。

5．辅助电源（可选功能）供电时，电表支持RS485通信、吸附式红外或远红外通信。

2.7 事件记录功能

所有电网运行事件记录的起始条件和结束条件都连续判断30秒（逆相序为10秒）。所有电网类事件记录，在遇到掉电时，都无条件的结束当次事件。

对于所有电网类事件记录，如果下面两个条件同时满足，对已经发生的电网事件记录结束，对于没有发生的事件记录不再判断；如果有任意一条不满足，则正常判断和记录电网事件记录。（1）当单相最大电压低于70%Un；（2）三相电压之和减去10V后的结果低于70%Un。

威胜DTSD341-MB3三相多功能电能表失压：

失压判断阈值：NN,XX.XXXX，NN指电压百分比阈值，XX.XXXX指电流绝对值阈值（单位A）。（NN,XX.XXXX可设置）

失压分类：三相四线表分为A、B、C、AB、AC、BC、ABC共7种，三相三线表分为A、B、C、AC共4种。

起始条件：电压低于NN%Un±2V，电流大于XX.XXXX（单位:A）。
