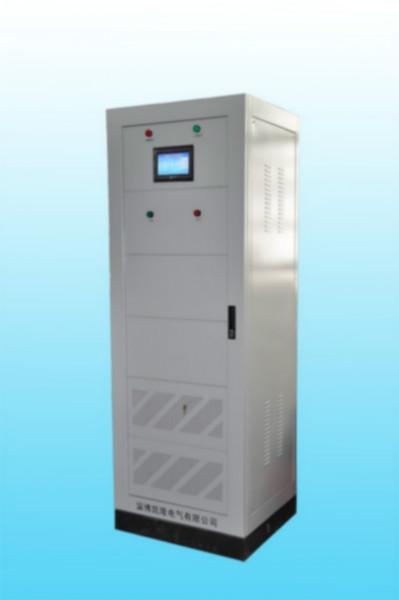

淄博凯隆高频换向水处理电源

供应淄博凯隆高频换向水处理电源 山东高频换向水处理电源批发 高频换向水处理电源直销商

逆变电路主要由大功率IGBT模块（或场效应MOSFET模块）组成全桥变换电路。当PWM输出控制信号通过隔离驱动器分别驱动功率模块，两组对角管分别交替导通，在高频变压器初级产生高频脉冲电压，次级电压由高频变压器变压后整流向负载提供能量。

输出端分别接有稳压、限流和稳流、限压等的反馈环路，当面板开关置于稳压状态时，稳压和限流电路起作用，当输出电压升高或下降时，取样电压通过稳压电路内部电压跟基准电压比较，其误差信号电压加到PWM控制电路，使PWM输出脉宽作相应变化，从而稳定输出电压，如负载电流过高时，限流电路工作，使输出电流限制在限流设定值内。同样，在稳流状态下，稳流电路作用，使输出电流稳定在设定值内，而当过压时限压电路使输出电压钳压在限压值。当有异常情况（如输入过压或欠压，过流或过热等），产生保护信号加到保护控制电路时，保护电路输出一个电压加到PWM电路，使PWM电路停止输出，从而达到保护设备的目的。

六、技术参数

6.1. 输入电压：三相380V+（10-15）%，50Hz   电流10000A

6.2. 输入电源欠压值：82％额定电压

6.3. 输出限压值：101％额定电压

6.4. 输出限流值：1/75×额定电流值

6.5. 输出电压：0～额定电压值连续可调DC 0-118V

6.6.输出电流：0～额定电流值连续可调 0-10000A,

6.7.功率因数：≥0.9

6.8.纹波系数：≤+1.5%

6.9.效率：≥85％

6.10.稳流≤1％        稳压≤1％

6.11.使用环境温度：0℃～+45℃

6.12.使用环境：海拔高度不超过1000米，无导电、腐蚀性气体和粉尘的干燥场所

6.13.保护特性：输入电源过压、欠压、缺相、输出过压、过流、短路、过热

6.14. 热保护动作温度：80℃

6.15. 冷却方式：风冷

6.16.换向手动、自动、时间可调

高频换向水处理电源型号：KL-GPDY-AC380V/DC0-5000A/0-56V

淄博凯隆电气,高频换向水处理电源型号：KL-GPDY-AC380V/50Hz/DC0-111V/800A

淄博凯隆电气高频涂装电泳电源型号：KL-DYDY-1型，输入AC380V/50Hz输出DC0-300V/0-500A,专业应用于汽车涂装生产线，

淄博凯隆电气晶闸管涂装电泳电源电源型号：KL-DYDY-2型，输入AC380V/50Hz,输出DC0-250V/0-300A,采用先进的PLC控制，触摸屏显示，可实现远程通讯控制。
