直缝高频焊管生产线YSJ28型

一、产品概述

    YSJ28型高频直缝电焊钢管生产线主要用于生产直径Ф10－Ф50mm壁厚0.4－2.0mm及相应方管、矩形、异型管设备。设备组成从原带钢<卷料>至切断落管为止，制管速度随着制管规格变化作相应的调整，该生产线各单机在消化吸收国内外同类设备的基础上，结合国内、国际市场创新设计，操作维修方便，设计水平和制造质量在全国处领先地位，在结构和精度上达到近几年引进机组水平。本设备加工质量和装配精度较高，采取合理的轧辊模具孔型，可以生产精度较高的高频焊接钢管。

二、设备技术参数

1.      原材料

适用带钢材质为普碳钢Q195、Q235、16Mn等热轧或冷轧带钢卷（符合GB700-88或GB1591-88）

带钢宽度：30－157mm（±0.2mm）

带钢厚度：0.4－2.0mm（符合GB708-88）

2.      制管范围

直径：Ф10－Ф50mm（±0.05mm）  壁厚：0.4－2.0mm

3.      机组生产方式：连续式

4.      焊接方式：高频感应焊、高频功率100KW

5.      制管速度：20－70m/min（配电脑锯达80m/min）

6.      生产线用电总功率：200KW

1.      上料架

2.      剪切、对焊机

3.      笼式储料仓

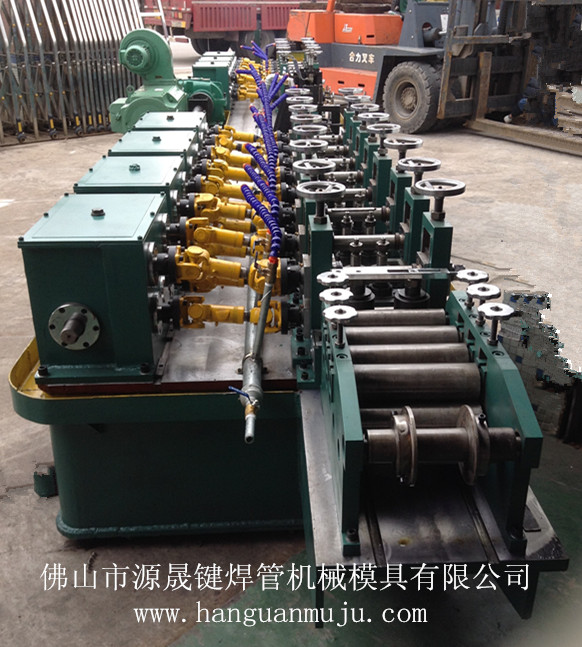

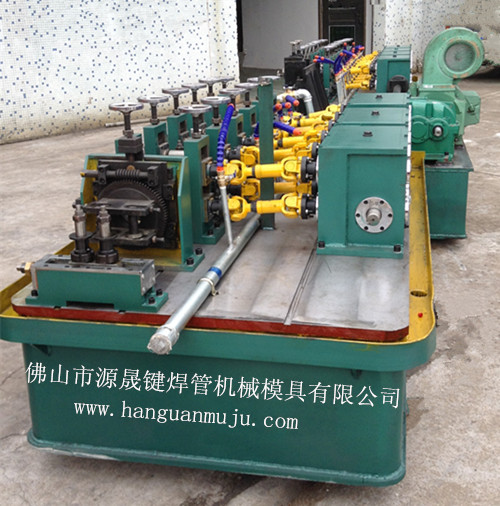

4.      成型-定径主机（含壹套随机模具）

5.      电脑飞锯

6.      落料架

7.      100KW高频及直流拖动（含外操作台及按钮站）
