IPH-46B-20内啮合齿轮泵

齿轮泵原理

齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。

由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

齿轮泵的排出口的压力完全取决于泵出处阻力的大小。

金中液压齿轮泵型号：                                  外齒輪泵：  EG-PB-16  EG-PB-19  EG-PB-22  EG-PB-26

外齿轮泵：EG-PA-3R  EG-PA-5.8R EG-PA- 6R  EG-PA-7R  EG-PA-8R EG-PA- 9R        EG-PA-10R  EG-PA-11.5R

            GPY-3R  GPY-5.8R  GPY-6R  GPY-7R  GPY-8R  GPY-9R  GPY-10R  GPY-11.5R

             HGP-1A-    HGP-2A-   HGP-3A

內嚙合齒輪泵： IPH-2A  IPH-3A  IPH-5A  IPH-6A

住友系統內嚙合齒輪泵：QT21  QT31  QT41  QT51  QT61

IPH系列齿轮泵规格：

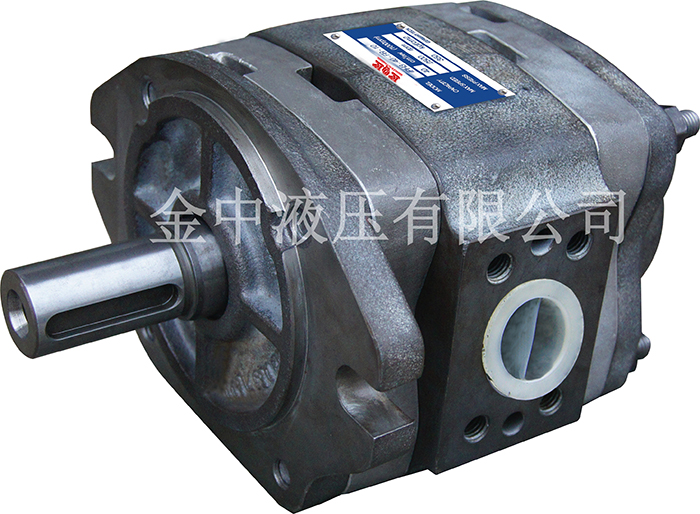

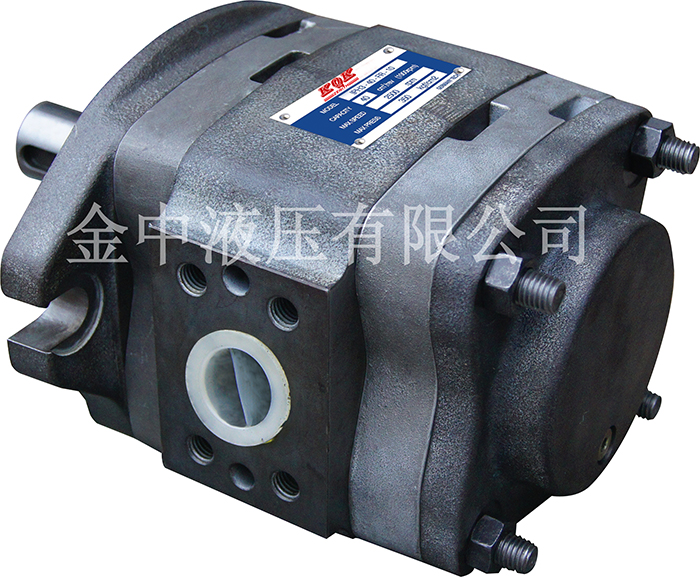

齿轮泵图片

流量：（跟型号一样）m3/h

额定转速：1800

最高转速：3000

额定压力：210Mpa　

吐出量∶6cc / rev–30cc / rev

法兰型式∶SAE2孔式；DIN4孔式

最高使用压力：250Mpa

材质：铸铁   铝合金

驱动：电动

用途：增压泵

安装说明：

1、安装时注意齿轮泵标牌标识，旋向是否与系统要求相同，切勿逆向旋转。

2、齿轮泵的主动轴与原动机的输出轴之间建议采用挠性联轴节，其同轴度应在0.1mm以内。

3、齿轮泵轴端除能承受正常的联轴节传动所产生的径向力和轴向力外，原则上不能承受其他过大外力，当需用皮带轮传动或齿轮传动时，须另有轴承支承。安装时应平稳倒入，不可强行拆卸。

4、安装法兰、油口法兰和接头等，不得磕碰、划伤、毛刺等以免漏气及产生噪声。

5、进出油口的通径应按设计标准规定，不可太细、太长、弯头过多，以免造成吸油不畅和压力损失太大。

6、齿轮泵的吸油口压力允许在-125mmHg-+1.5Kgf.m之间。

7、齿轮泵的吸油高度不得大于0.5mm。

高压内齿轮泵的特性：

1、具有径向及轴向压力补偿设计，效率高。

2、专利二片式偏心填隙设计，增进径向压力补偿效能。

3、吸入孔和压力孔成90°

4、适用于剪拆床，动床及各种高压油压机械。

5、低脉动（2%）压力稳定，确保机械运转稳定，使用寿命长。

内齿轮泵使用应注意：

1、检查液压单元是否正确及仔细的安装

2、填充液压油时必须按要求使用过滤网

3、检查回转方向是否正确

4、在无负载状态下转动连接泵浦，确保泵浦充分润滑

5、绝对禁止无油状况下空转

6、在压力产生前必须完全排放系统内部的空气

7、如果泵浦连转20秒后仍有气泡产生，请查明原因

8、一量达成系统要求的各项工作数值，请检查管路之间连接是否有泄漏，同时也请检查操作温度。

供应液压齿轮泵 内齿轮泵 高压齿轮泵 液压系统齿轮泵

供应液压齿轮泵 内齿轮泵 高压齿轮泵 全国最大的齿轮泵厂家

供应液压齿轮泵 内齿轮泵 高压齿轮泵 全国最大的齿轮泵厂家

供应液压齿轮泵 内齿轮泵 高压齿轮泵 全国最大的齿轮泵厂家

金中液压有限公司简介

    东莞市金中液压有限公司 ，以成为全球优秀的液压机械供应商为己任，实现液压系统、液压油泵等液压产品的完美整合设计、研发与生产。已有十五年的深厚积淀之上，汇聚液压机械行业的高端人才，，已经通过ISO9001;2008国际质量管理体系认证 ，凭借强大的研发实力和领先的质量监控，打造至臻产品。

    金中液压的发展，立足于自主创新、团队创新，累计、申请了内齿轮泵，变量柱塞泵、VP系列叶片泵等多个产品全国唯一的一家生产厂家。拥有多项国家专利技术，这些科技成果都为公司发展为知名品牌打下了坚实的基础，持续提升企业的核心竞争力，不断为用户提供更加个性化、专业化、智能化的液压机械设备。未来公司将加大科技投入、完善自主创新体系、加强产品升级和相关领域的延伸，致力于企业自主创新和持续发展能力的培育，立志成为中国一流的的液压机械企业。

售后服务：

金中特设专职售后服务部，凡本处产品一律实行跟踪售后服务。
金中承诺：一年免费保修服务，（人为操作或外力造成损伤、破坏不在保修范围内） 提供专业的安装、保养、维护技术。


金中一直坚持：没有售后，才是最好的售后，不需要售后，才是最好的服务。
◆   具体需求请致电我公司，我公司可根据客户参数要求，设计定做各类用途的液压系统、液压工作站。
◆   金中液压为您提供最专业的产品和更优质的服务。

郑 重 声 明：
本铺液压泵产品10台起批；金中液压系统1套可定制，10套起批；
量大价格可从优。公司发货时间为：定液压油泵客户从付款起3天内发货，定液压系统/液压站客户从付款起5天内发货。
 交 易 方 式：现场交易/银行打卡/网银等。
 售 后 服 务：7天内质量有问题无条件包退换（人为除外），一年内保修。
