一、射及电子靶发展概述

在射及训练和比赛中，电子自动报靶系统主要包含以下几种类型，双层电极短路采样系统、半导体电子靶系统、基于图像处理的报靶系统、超声定位自动报靶系统、激光自动报靶系统。电极短路采样系统与其他几种报靶系统相比，报靶着弹率太低，无法满足训练和比赛的需求。半导体电子靶系统设计简单，维护简便，有较高的报靶精确度，但是由于使用过于昂贵，无法大范围推广。基于图像处理的报靶系统实现功能简单，报靶公正，但是报靶的精度低，并不能够实现同步实时报靶，相应过慢。超声定位自动报靶系统对环境适应度高，能够在黑暗和电磁干扰等复杂环境中使用，有足够的报靶精度可以大范围推广。激光自动报靶系统是目前报靶精度最好的，零耗材使用的，满足报靶精度和效率的条件，就是其成本略高，相信随着使用时间的增加，零耗材的使用会使得其更利于训练和比赛。

1.1、超声波电子靶简介；

超声波电子靶技术是十几年前就研发出来的，技术成熟稳定，国际赛事都是采用超声波电子靶和激光电子靶进行比赛，超声波电子靶很适合比赛.

1.2、超声波电子靶原理；

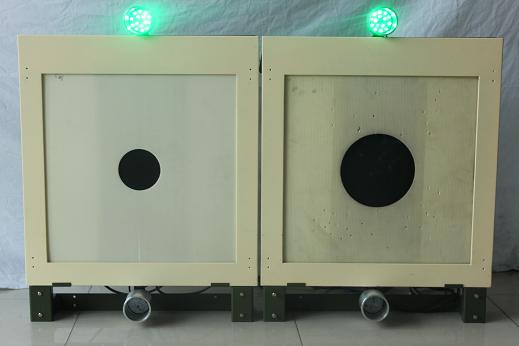

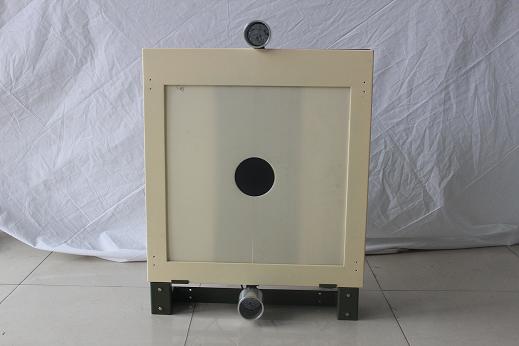

超声波射及电子靶系统是根据声学原理，自动检测、汇报射及成绩的射及训练、比赛系统。它采用声学传感器，检测自动穿透靶纸时产生的超声波，计算出弹着点的位置，并转换为对应的环值，最终传回电子靶主控系统进行显示、打印和存储

1.3、超声波电子靶组成及技术参数；

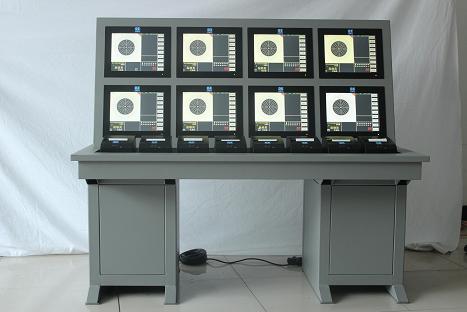

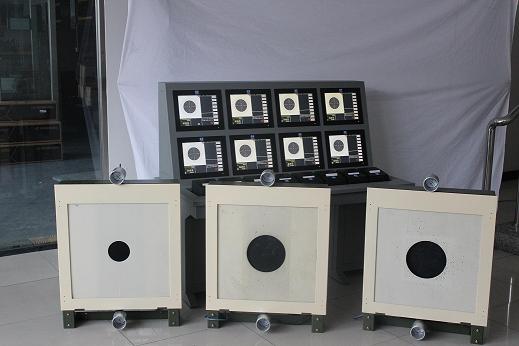

◇电子靶自动报靶系统既可单独用于训练，也可联网比赛，包括目标靶、收弹器、中央控制系统、控制台、打印机、线控器、运动员显示器、观众显示器、大屏投影等。产品的内在质量、功能和外观设计符合国际标准，操作简便、功能齐全、稳定可靠，适用于国内外各类、各级体育场馆。

◇超声波电子靶及成绩显示系统由数据采集、数据传输和数据显示三部分组成。

◇数据采集的检测设备所采集的比赛环境数据、比赛成绩数据，要求客观、准确，数据的精度必须满足国家及国际各单项体育组织的要求。

◇数据采集用各种检测设备须具备良好的性能，室外用设备（若有）须具备防尘和防水功能，应能适应比赛环境的变化，设备应具备符合国际工业标准的联网接口。

◇超声波电子靶及成绩显示系统宜采用国际标准的通信协议进行现场检测数据的传输，以方便现场成绩处理系统的数据处理和成绩发布。

◇成绩显示指比赛期间，用来显示各种比赛信息的显示屏，比赛信息显示屏的数据、面积显示的内容应满足相关比赛竞赛规则的要求。

◇联网型比赛信息显示屏应和电子靶及成绩显示系统的数据采集设备和现场成绩处理系统连接，接收、显示数据。

◇独立型比赛信息显示屏应具备能长时间工作的电源，并具备充电功能；设备应具备远程控制操作功能和联网通信接口。

2、激光电子靶技术优势；

◇超声波电子靶存在的使用大量耗材带来的使用成本提高，没有耗材超声波电子靶就无法使用。

◇解决超声波电子靶使用维护复杂的情况，超声波电子靶是利用四个超声波感应头，采集子丹穿过PVC橡胶布时，产生的超生，来确认弹着点的位置。四个超声波探头受到使用环境和本身的测量误差需要校对的情况，在每次赛前需要校对的情况。

◇解决大型射及比赛需要更高的技术手段进行成绩的采集和统计。

◇解决超声波电子靶不定期超声波参数发生变化，赛前需要校准的问题。

2.1、激光电子靶可以实现特别明显的使用效果；

◇按照激光自身的高速特性，子丹穿过激光采集信号是完全可行的，我们的知道激光的速度当然比子丹快的多，所以选用激光这种稳定的线性好的作为子丹切割坐标的定位是最正确的选择。

◇激光的线性特性好，使用及维护很简易，无需耗材。因为激光是利用物体切割光线来产生物体的坐标，所以可以说激光是特别适合射及比赛及训练的最佳选择。

◇激光的发射和接收都是按照特定的频率进行的，不容易受其他无线及超声的干扰。

二、 射及计时记分系统简介

本系统是为提高射及比赛的智能化管理水平，减轻裁判员的工作负担，提高裁判工作的准确性、及时性，使运动员能及时了解自己的运动成绩，增加射及运动项目的观赏性、竞争性而设计的。它适用于各项射及比赛的计时、记分、显示、成绩录入要求。本设备已在多家单位安装测试，该设备受到了国内射及界领导、专家、裁判员、教练员、运动员的普遍认可和好评。

2.1、系统工作条件和设计要点：

(1) 工程地点：室内和半露天环境

(2) 工作条件：工作环境温度-10℃～50℃；相对湿度20%～90%。

(3) 电压范围：220±15%。

(4) 射及距离：10米、25米、50米。

(5) 测试精度：1/10环。

(6) 运行时间：24小时连续工作。

2.2、为适应射及场半露天的潮湿环境，本项工程设计着重采取了防潮措施。所有的模板、连接器均采取防潮设计，可保证设备长期稳定地运行。具体办法如下：

(1) 所有模板进行三防涂敷；

(2) 接插件采用镀金件；

2.3、产品种类：

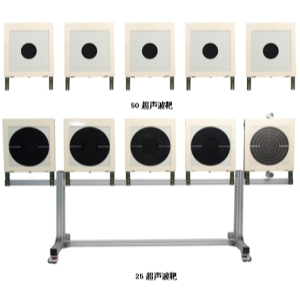

(1) 10米超声波电子靶系统

(2) 10米激光电子靶系统

(3) 25米超声波电子靶系统

(4) 50米超声波电子靶系统
