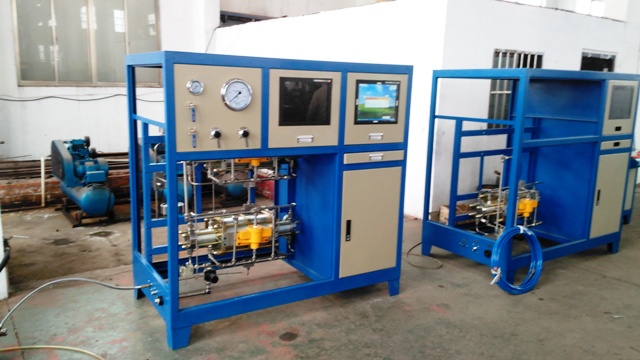

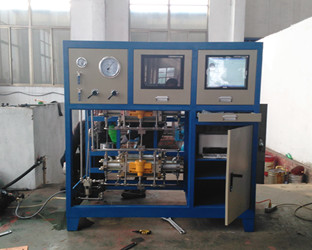

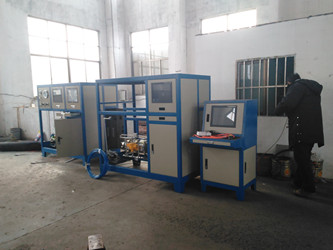

集成式QST气动试压泵

一、 产品特点

本系列气动试压台以压缩空气为动力源，由气马达带动液压泵，实现低气压输入、高液压输出的装置。通过调整气源压力或流量，改变液压泵的压力及流量，故此泵具有广阔的应用范围。

二、 用途

用于石油工程的管材、防喷器、阀门、锅炉等一切承压容器进行液体

试压检测。泵可作防喷器控制系统的压力源。

三、 技术参数：

1． 低压系统气液比：1：60；

2． 高压系统气液比：1：270；

3． 试压范围：0-140MPa；

4． 试压介质：水(环境温度低于0℃需加防冻液)、液压油；

5． 气源及水源接口螺纹规格1：内螺纹NPT 1；

6． 高压接口螺纹规格1：外螺纹NPT 1/2。

注：1“螺纹规格”为本试压台提供的接口螺纹规格，用户应准备相应的螺纹

       接口与本试压台连接，如有特殊要求，以订货协议为准。

四、 型号字义及型号系列：

例：QST-140气动试压台：额定压力140MPa，记录方式：无线记录。

型号系列：

五、 订货需知

1、 用户订货时写明产品型号、规格（参见上表）；

2、 如用户提出特殊要求，可由双方协商，由我公司设计或试制。

六、 工作原理图
