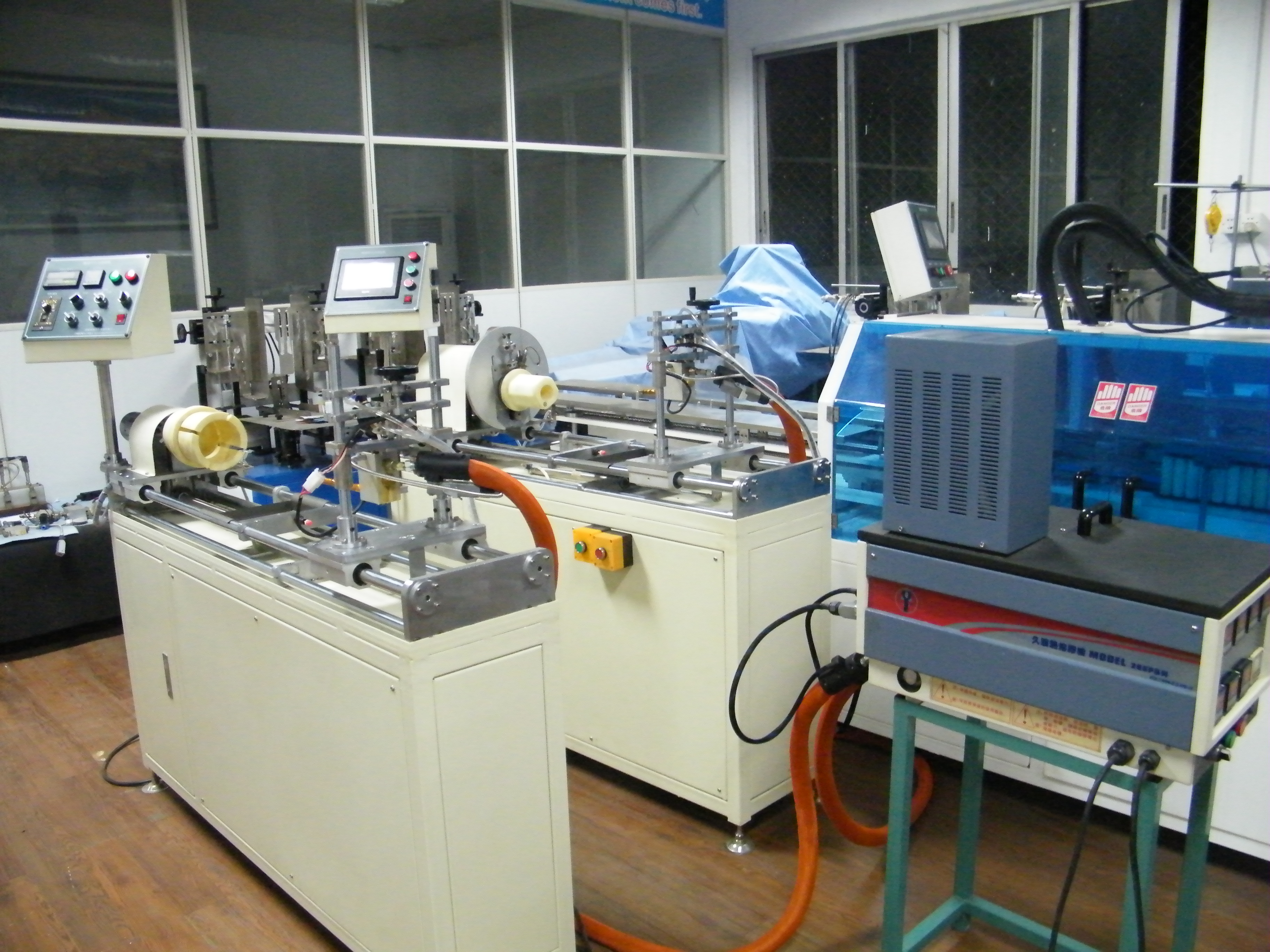

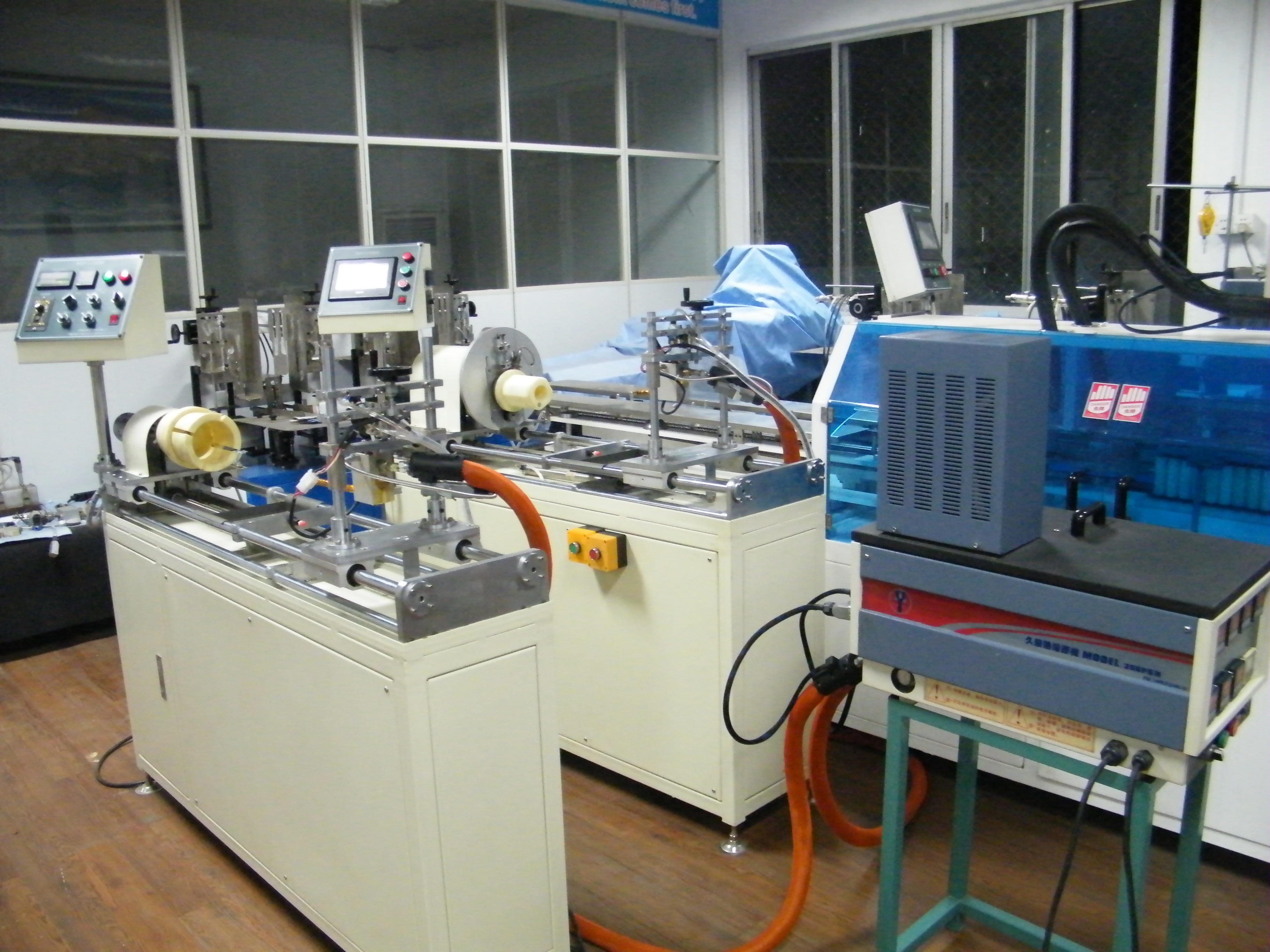

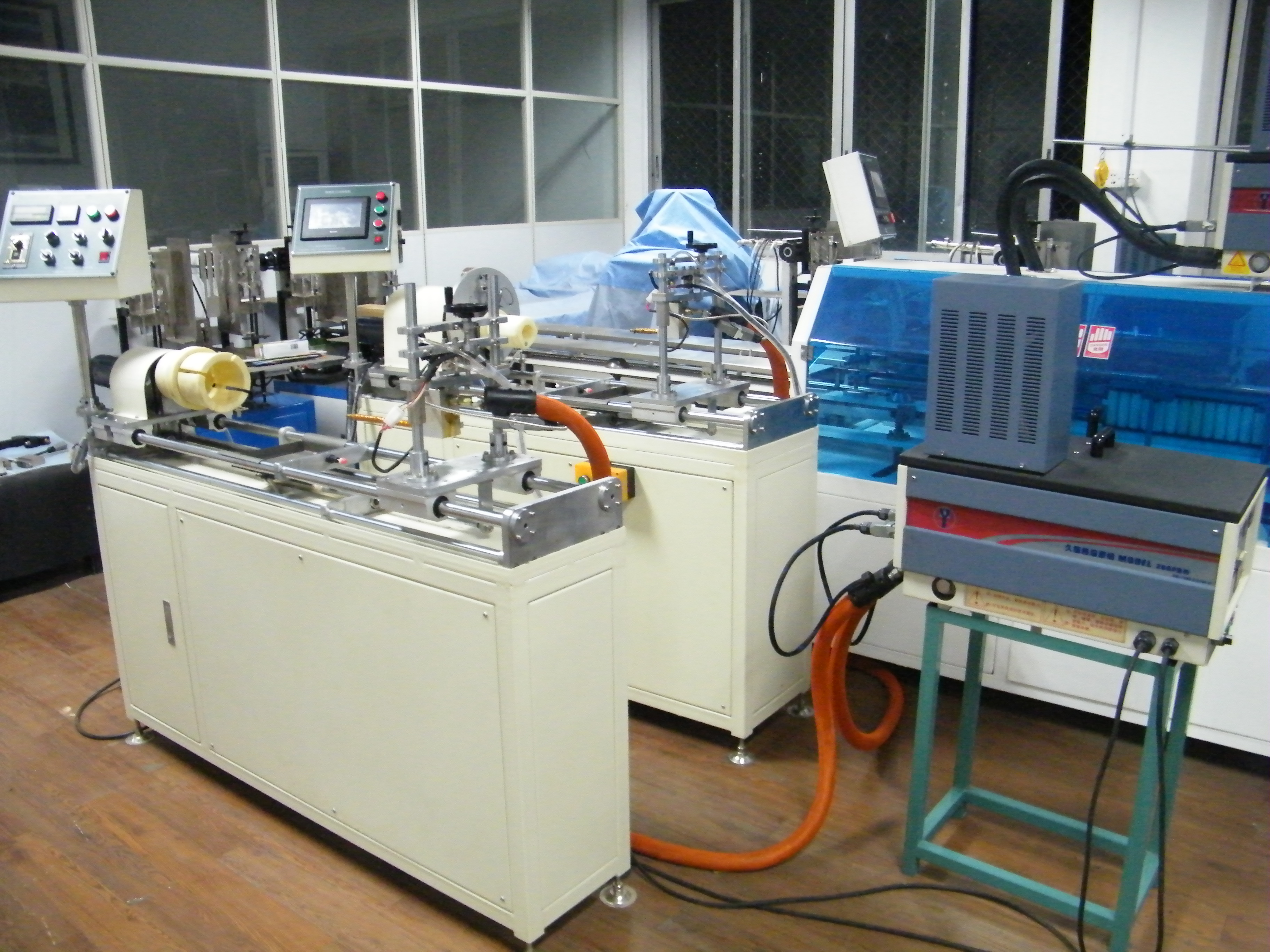

热缩管涂胶机

热缩管涂胶机设备参数

指套直径：   20MM - 60MM（可根据客户指定尺寸定做）

大圆口直径 ：60MM-120MM

指套长度  ：10MM-100MM

大圆口长度 ： 20MM-300MM

螺纹距离：5MM

指套规格：2指，3指，4指

双工位：一工位涂大圆口，一工位涂指套。

效率：大圆口工位一分钟2-4根    指套工位一分钟1-3根

机械部分的组成

1 200W伺服电机

2 调速电机

3 精密丝杆

4 同步轮

5 采用进口传动皮带

6 气缸：

7 不锈钢加硬杆

8 机架用40x40方管，不锈钢板，（烤漆处理）

9 所有配件精加工制作，表面渡烙处理。

控制部分的组成

1，接近开关

2，U型光电

3，PLC

4，继电器

5，触摸屏

供胶系统

胶槽容量: 10kg TANK铁氟龙不碳化处理

电机功率：200W

泵    浦：15CC/行星式齿轮

变 频 器：0.75KW台安变频器
操作温度：最高210℃
整体耗电量：4500W
电力需求：220VAC/单相
融胶能力：10kg/hr
机体重量: 48kg
机体尺寸：680x350x630mm
胶管长度：2/4/6/8/10/24Ft
胶管容量：3组

10英尺/8英尺热熔胶胶管各一条

1内胆采用进口的铁氟龙管，具有良好的柔性、防粘性及耐高温性(最高可达210度)，可大大减少炭化现象

2加热器采用美国的加热丝及耐高温线，均匀地缠绕在喉管外壁，具有良好的绝缘性及均匀导热、耐高温性能

3采用高质量的保温材料，确保喉这保温性能。

4良好的弯曲性能、耐折性能，依托于优质的材料(折不断的加热丝及耐高温线)、合理的加工工艺设计，其最大弯曲半径可达20cm

热熔胶涂胶枪及指套夹具各二套

1.主动式气开弹簧关设计，反应速度灵敏、可靠。
2.内置过滤网，可减少因堵塞出胶嘴而造成的故障。
3.喷嘴采用进口耐磨材料，经特殊工艺处理，能经久耐用，长期使用不会磨损。
4.德国最新密封结构组件，确保枪体运行稳定、持久耐用。
5.能够进行中低或高速间断和连续喷胶工作，能够均匀的将胶涂在被涂物上。

6.夹具采用赛钢CNC制作，经久耐用，不易磨损，精度高。
