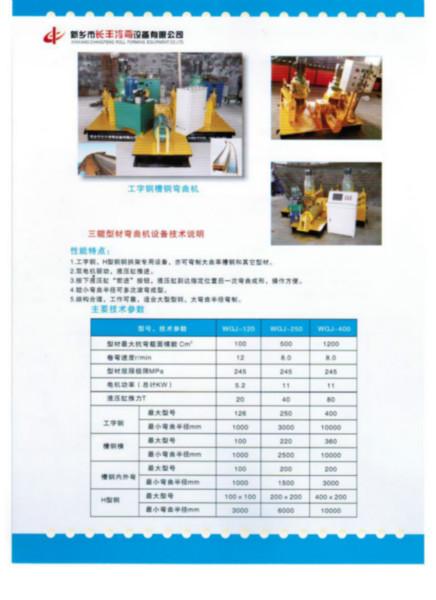

WGJ—250三辊型材弯曲机设备技术说明

性能特点:1.工字钢钢拱架专用设备，亦可弯曲大曲率槽钢立弯和横弯。
         2.双电机驱动，液压缸推进。
         3.按下液压缸“前进”按钮，液压缸到达指定位置后一次弯曲成形，操作方便。
4.结构合理，工作可靠，适合大型型钢，大弯曲半径弯制。
一、       设备名称及规格
用途：型材弯曲
电机功率：共计10kw
外形尺寸：2500×2200×1200（mm）
二、主要技术参数

型号技术参数		WGJ-250
型材最大抗弯截面模数 Cm³		250
卷弯速度m/min		8.0
型材屈服极限MPa		245
泵站电机功率KW		4.0
工字钢	型号	25b
	最小弯曲半径mm	1500
槽钢横弯	槽钢型号	22
	最小弯曲半径mm	2000
槽钢内弯	槽钢型号	18
	最小弯曲半径mm	1000
槽钢外弯	槽钢型号	18
	最小弯曲半径mm	1000

WGJ-250 三辊型材弯曲简介
1. WGJ-250三辊型材弯曲机是我厂研发的新型全自动弯曲型钢产品。采用液压系统，具有传动平稳，压力大等特点，主要应用于隧道、地铁、煤矿、桥梁、高速公路、地下洞室等工字钢，槽钢弯曲。
2. 机构及工作原理：该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成。
工作原理：吧工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，有电动油泵输出地高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸在推进的长度进程为每次10mm-15mm，开主电机正转或反转，有主电机带动工字钢工作，反复操作，达到所需为止。

1结构组成

冷弯机是隧道支护钢拱架加工制作的新型设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。
2工作原理
工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。在冷弯结束时，关闭机械传动系统，同时启动液压系统，使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可。这种冷弯作业，保证了材质的强度，提高了支护钢拱架的质量，极大地提高了工效，操作简单、明了。冷弯机与压床相比，具有良好的工作性能。
