产品简介

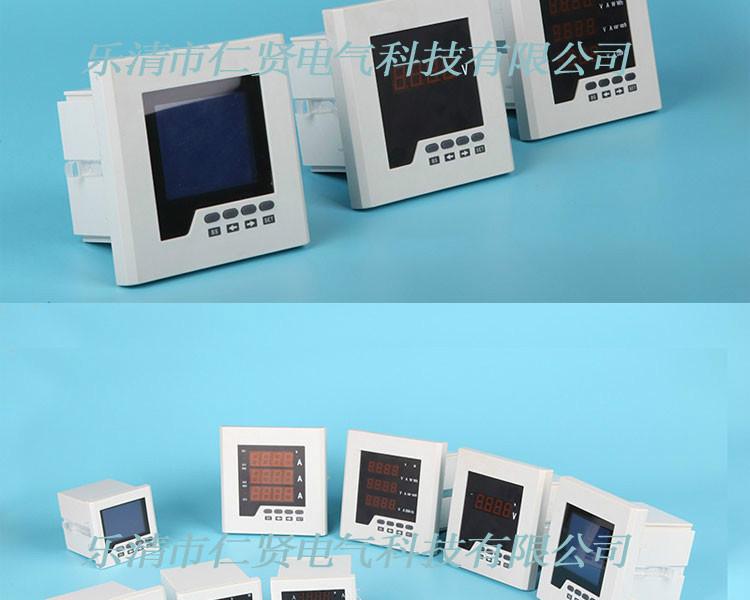

X K系列三相智能数显表适用于电力电网、自动化系统中电流、电压、频率、功率等电量参数进行直接测量和显示，具有精度高、稳定性好。抗震动等优点，带有RS485数字通讯协议，传输距离可达1.2公里。可通过面板按键操作，随时任意设置显示倍率、通讯地址及波特率等参数，使用非常方便，数字校零、校调、精度高、性价比高，可替代原有的指针表。
广泛应用变电站自动化、配电自动化、智能建筑、自动化生产线、测试台等。真有效值测量，精度高，稳定性好。互感器变比可通过仪表按键现场设置，使用方便灵活。
|
性能特点 |
|
一、产品特点： |
|
◎真有效值测量、整四位显示 |
|
◎软件调校、内部无电位器（精度高、稳定性好、长期工作免调校） |
|
◎可编程通过面板按键任意调节显示值1~9999 |
|
◎可选带通讯功能、通讯地址、波特率 |
|
◎可选带上下限报警控制功能 |
技术参数
|
精度等级 |
显示精度：0.5、0.2级，频率表0.1级，变送精度：0.5级 |
|
|
显示 |
四位LED显示，另加符号位 |
|
|
输入 |
标称输入 |
电流AC1A、AC5A、DC1A、DC5A、DC20mA等；电压AC100V、 AC220V、AC380V、DC100V、DC220V、DC380V、DC75mV等 |
|
过负荷 |
持续：1.2倍，瞬时：电流10倍(5秒)，电压2倍(10秒) |
|
|
频率 |
50/60Hz±10% |
|
|
电源 |
辅助电源 |
辅助电源AC/DC80~270V、AC220V、DC220V等 |
|
功耗 |
＜4VA |
|
|
隔离耐压 |
电源与输入、变送输出、通讯接口为AC2kV，输入、变送输出、 通讯接口两两间为AC1kV |
|
|
绝缘电阻 |
≥100MΩ |
|
|
平均无故障工作时间 |
≥50000h |
|
|
工作条件 |
环境温度: -10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m |
|
|
输出 |
模拟量 |
DC4~20mA电流输出时负载＜510Ω，DC0~5V电压输出时负载＞100kΩ |
|
数字量 |
RS-485接口，MODBUS-RTU协议，波特率默认9600(可选4800、9 |
|
命名含义
|
代码定义 |
代码功能 |
代码定义 |
代码功能 |
|
M |
模拟量输出 |
K |
开关量输入、输出 |
|
J |
报警输出 |
H |
谐波含量分析 |
|
C |
C-485通讯 |
F |
电能复费率 |
|
T |
事件记录 |
|
|
|
|
|
|
|
外形尺寸
仪表外形尺寸及开孔尺寸
|
外型代号 |
外型尺寸(mm) |
开孔尺寸(mm) |
深度(mm) |
|
5 |
96×48 |
91×44 |
85 |
|
1 |
160×80 |
151×71 |
85 |
|
D |
48×48 |
45×45 |
85 |
|
A |
72×72 |
67×67 |
90 |
|
3 |
80×80 |
76×76 |
85 |
|
9 |
96×96 |
91×91 |
85 |
|
2 |
120×120 |
111×111 |
85 |
产品型号
|
RX194I-5K4 三相电流表 RX194I-AK4三相电流表 RX194UIF-2K4三相组合表 |
|
RX194I-DK4三相电流表 RX194I-3K4三相电流表 RX194UIF-5K2三相组合表 |
|
RX194I-9K4三相电流表 RX194I-2K4三相电流表 RX194UIF-AK4三相组合表 |
|
RX194I-1K4三相电流表 RX194U-1K4三相电压表 RX194UIF-3K4三相组合表 |
|
RX194U-5K4三相电压表 RX194U-AK4三相电压表 RX194UIF-9K4三相组合表 |
|
RX194U-DK4三相电压表 RX194U-3K4三相电压表 RX194E-3S4 多功能网络电力仪表 |
|
RX194U-9K4三相电压表 RX194U-2K4三相电压表 RX194E-2S4 多功能网络电力仪表 |
附加功能说明 仅供参考
AC/DC电源（开关电源）另加50元
开关量输入：另加50元/路
开关量输出：另加50元/路
T-RS485通讯：另加100元
D-模拟量变送输出：另加200元/路
三路以上（含三路）扩展功能需单独报价
注意事项
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请使用双绞屏蔽线。
4、若信号伴随高频干扰，应在线里使用低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在-10℃~70℃。
7、如仪表无显示，应先检查辅助电源，电压是否在规定范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时做为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
技术问题
1.贵公司仪表测量电流是不是还需要外接电流互感器？
答：仪表内置是一个5A(安培)的互感器，如果测量的电流大于基本电流5A，需外接一个电流互感器，
并将仪表的满量程设置为初级电流的大小。
举例：测量的最大电流为100A
则需购买100A/5A的互感器接入仪表，仪表参数设置为100A量程就可以了。
2.贵公司仪表辅助电源多少？
答：单、三相仪表电源标准配置为AC220V。（如需要开关电源请备注）多功能仪表标准配置为 AC/DC 85-270V ，
3：贵公司的仪表质量精度稳定性如何？
答：本公司成品出厂合格率达99％以上，均经过＞24小时老化试验，计算机自动校准，仪表精度为0.5%级，精度质量有保证。且所有产品质保二年，终身维修。
订货说明
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
例1：型号：RX194I-3k4；外形尺寸：80*80；电源：AV220V/50HZ
开关量输入：2路；开关量输出：2路；通讯：RS485
信号输入：AC 5A；变送输出：1路4-20mA
其他：其他出厂预设值（为详细注明则按照默认出厂设置）
例2：型号：RX194I-2k4；外形尺寸：120*120；电源：AV220V/50HZ
开关量输入：2路；开关量输出：2路；通讯：RS485
信号输入：AC 5A；变送输出：1路4-20mA
其他：其他出厂预设值（为详细注明则按照默认出厂设置）
规格尺寸有：48*48 48*96 72*72 80*80 96*96 120*120 160*80 160*60
