厂商 :一网激光设备有限公司
江苏 无锡- 主营产品:
- 激光打标机
- 激光切割机
产品简介
优点
1、焊接速度快
焊接直径60mm保温杯外管底,所需时间为6秒,是传统YAG激光焊接机的2到3倍。
2、焊接质量好
EW-RAY-CW系列采用连续激光焊接机,故同以往的YAG激光焊接机不同,因其激光是连续出光的,不同于YAG是脉冲式,所以没有鱼鳞的现象,焊接效果等同于氩弧焊,但比氩弧焊热变形小,焊缝熔深更稳定。
3、全封闭光路系统,具有免维护特性
连续激光焊接机采用全封闭式结构设计,激光器、光纤和焊接头整体在洁净室封装.实践证明,这样形成的连接结构可以保证整个光路长期保持稳定,无需维护。
4、超长使用寿命
连续激光焊接机光源使用寿命为10万小时,质保2万小时。
5、体积小重量轻占用空间小,无须空调房
连续激光焊接机由于采用国际领先的激光技术,使用环境温度在0度到35度均可,无特殊安装环境要求,并因其极高的光电转换效率.无须空调房制冷。
6、节水节电节成本
连续激光焊接机具有优异电光效率,600瓦焊接机能耗约2KW/h,对电能及冷却的需求大大降低,尤其重要的是可长期免维护使用,可节约大量维护经费和时间,提高工作效率。
7、核心技术自主化开发
连续激光焊接机核心部件均由无锡一网激光无锡工厂生产组装.公司掌握从连续激光器、激光电源、激光焊接头及内部镜片镀膜等焊接机核心技术,所有核心部件均为无锡一网激光研发、生产,同时本公司也是能为客户提供高性价比的连续激光焊接机的制造商。
连续激光焊接机与YAG激光焊接机成本分析表
激光焊接标准线配置成本分析表(例:外管底焊接) |
|
||||
比较 |
连续焊接(600W) |
YAG脉冲焊接(400W) |
备注 |
|
|
实用性 |
实用 |
实用 |
|
|
|
焊接时间(S) |
6 |
12 |
Φ60mm |
|
|
产能(8H) |
4800 |
2400 |
|
|
|
设备投入 |
焊接机数量(8000Pcs) |
2 |
4 |
|
|
工作台数量(8000Pcs) |
2 |
4 |
|
|
|
焊接机投入 |
30万*2=60万 |
12万*4=48万 |
|
|
|
工作台投入 |
5万*2=10万(双工位) |
5万*4=20万 |
|
|
|
合计投入成本 |
70万 |
68万 |
|
|
|
人员投入 |
所需工人数量 |
2人 |
4人 |
|
|
工人月工资 |
4500元*2=9000元 |
4500元*4=18000元 |
|
|
|
所需技术员数量 |
0 |
1 |
|
|
|
技术员月工资 |
0 |
暂不计 |
|
|
|
年费用合计 |
9000元*12月=10.8万元 |
1.8万*12月=21.6万元 |
|
|
|
电费投入 |
用电要求 |
220V,50Hz |
380V,50Hz |
|
|
激光焊机单机功耗 |
2KW/小时 |
18KW/小时 |
|
|
|
每天电费(电费按照1.2元每度计算) |
2KW*2台*9小时*1.0元=36元 |
18KW*4台*9小时*1.0元=648元 |
|
|
|
年电费 |
36元*300天=1.08万元 |
648元*300天=19.44万元 |
|
|
|
使用耗材投入 |
氙灯数量 |
无耗材 |
2只*4台=8只 |
|
|
氙灯使用寿命 |
无 |
每月更换一次 |
|
|
|
氙灯单价 |
0 |
400元 |
|
|
|
每年氙灯成本 |
0 |
400元*8只*12月=3.84万元 |
|
|
|
水箱滤芯数量 |
2个/台*2台=4个 |
2个/台*4台=8个 |
|
|
|
水箱滤芯单价 |
200元/个 |
200元/个 |
|
|
|
水箱滤芯更换周期 |
每6个月更换一次 |
每2个月更换一次 |
|
|
|
每年水箱滤芯成本 |
4个*2次*200元=1600元 |
8个*6次*200元=9600元 |
|
|
|
单台水箱用水用量 |
12升 |
75升 |
|
|
|
合计用水量 |
12升*2=24升 |
75升*4=300升 |
|
|
|
水更换周期 |
3个月更换一次 |
3个月更换一次 |
|
|
|
每年用水成本 |
(24升*4次=96升)约50元 |
(300升*4次=1200升)约630元 |
|
|
|
保护镜片材质 |
石英,耐高温 |
K9,不耐高温 |
|
|
|
保护镜片更换情况 |
根据使用情况而定,但是机台数量是翻倍,所以脉冲焊接使用成本基本也是翻倍 |
|
|
||
使用要求 |
单台激光焊机占用面积(含水箱) |
1.5平方 |
2.7平方 |
|
|
激光焊接机总用地面积 |
1.5*2=3平方 |
2.7*4=10.8平方 |
|
|
|
单台工作台占用面积 |
2.4平方 |
2.4平方 |
|
|
|
工作台总共用地面积 |
2.4*1台=2.4平方 |
2.4*4台=9.6平方 |
|
|
|
合计用地面积 |
5.4平方 |
20.4平方 |
|
|
|
使用环境 |
基本无热量散发,无需独立空调房 |
热量散发较大,热量较难散发处理,最好需有独立空调房 |
|
|
|
空调房电费 |
无 |
用电较多,根据实际情况计算 |
|
|
|
|
|
|
|
|
|
总结: |
|
||||
|

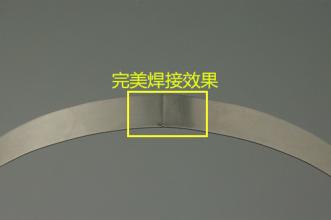

产品实拍图
技术参数
设备型号 |
RAY-CW400/600/750 |
激光器 |
连续激光器 |
激光模式 |
多模 |
工作方式 |
连续 |
平均输出功率 |
400/600/750W |
平均消耗功率W |
1500/2000/3000W |
功率调节范围 |
5-95% |
功率不稳定性 |
8h≤3%@hoursours |
冷却方式 |
水冷 |
冷却水温度 |
20-25℃ |
电源 |
AC 220±10%,60/60Hz |
工作环境温度 |
10-35℃ |
工作环境湿度 |
≤85%(非凝结) |
设备尺寸(W×L×H) |
550x700x950mm |
光纤长度 |
10m(标配) |
设备重量 |
200Kg |
-
