商品详细描述

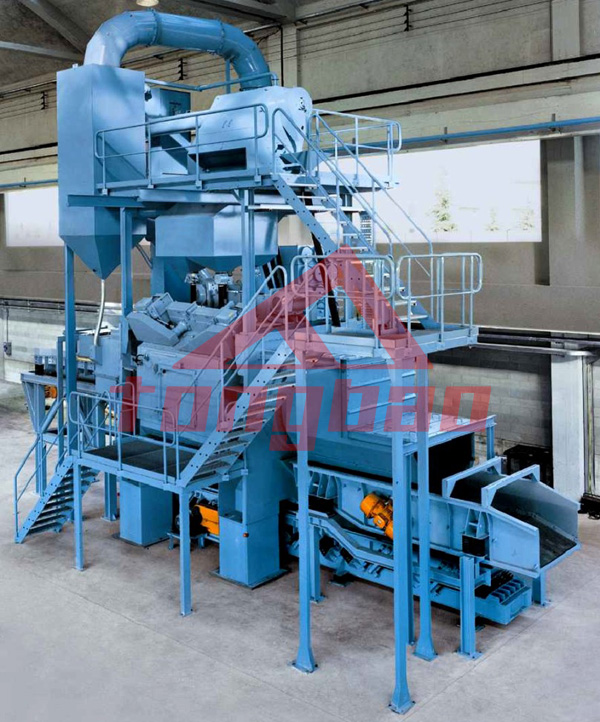

通过式抛丸机工作原理 通过式抛丸机工作舱透视图
型号：Tb-Q6915
工作舱尺寸(长x宽x高mm)：1500×400
规格：1200-12000（mm）
工作舱尺寸(长x宽x高mm)：1500×400
规格：1200-12000（mm）
详细介绍
产品说明：本机是钢结构焊件与H型钢钢板及其它类型钢材的多功能抛丸清理设备，它能够对处于原始状态的钢材表面施以强烈抛丸，清除其锈斑和焊渣及氧化层；使之获得一定光洁度，均匀一致的金属光泽表面，以便去除应力，提高钢结构及钢材表面涂饰质量与防腐蚀性能。
通过式抛丸机原理：
通过式抛丸清理机，清理过程中由电气控制的可调速输送辊道将钢结构件或钢材送进清理机室体内的抛射区，其周身各面受到来自不同坐标方位的强力密集弹丸打击与磨擦，使其上面的氧化皮、锈层及其污物迅速脱落，钢材表面就获得一定粗糙度的光洁表面，在清理室外两边进出口辊道装卸工件。落入钢材上面的弹丸与锈尘经吹扫装置吹扫，撒落下来的丸尘混合物由回收螺旋输送到室体漏斗、纵横向螺旋输送机汇集于提升机下部，再提升到机器上部的分离器里，分离后的纯净弹丸落入分离器料斗中内，供抛丸循环使用。抛丸清理中产生尘埃，由抽风管送向除尘系统，净化处理后的净气排放到大气中，颗粒状尘埃被捕捉收集。一般分辊道式通过式和悬链通过式抛丸机。
应用范围：
本机适用与金属结构焊件，钢制品，铁板门，铁板工件，铁路车辆，工程机械，桥梁制造业等的去应力及表面除锈。
应用范围：
本机适用与金属结构焊件，钢制品，铁板门，铁板工件，铁路车辆，工程机械，桥梁制造业等的去应力及表面除锈。
需进行抛丸处理的产品下料区
通过式抛丸机产品参数表：
通过式抛丸机产品参数表：
|
项目/单位
|
Tb-Q698
|
Tb-Q6912
|
Tb-Q6915
|
Tb-Q6920
|
Tb-Q6925
|
Tb-Q6930
|
|
有效清理宽度(mm)
|
800
|
1200
|
1500
|
2000
|
2500
|
3000
|
|
室体进料口尺寸(mm)
|
800×400
|
1200×400
|
1500×400
|
2000×400
|
2500×800
|
3000×800
|
|
清理工件长度(mm)
|
1200-12000
|
1200-6000
|
1200-12000
|
1200-12000
|
3000-12000
|
2400-12000
|
|
辊道输送速度（无级调速）(m/min)
|
0．5-4
|
0．5-4
|
0．5-5
|
0．5-4
|
0．5-4．5
|
0．5-4
|
|
清理钢材厚度(mm)
|
3-60
|
3-60
|
1．5-60
|
3-60
|
3-60
|
3-110
|
|
处理型材规格(Φ)
|
Φ16-28
|
≤20＃＜≤16＃
|
≤20＃＜≤16＃
|
≤20＃＜≤16＃
|
——
|
60×8-300×1000
|
|
抛丸量(kg/min)
|
4×250
|
4×250
|
4×250
|
6×250
|
6×250
|
6×360
|
|
首次装入量(kg)
|
2000
|
3000
|
4000
|
4500
|
4500
|
8000
|
|
滚刷（刮板）调整高度(mm)
|
——
|
200
|
350
|
450
|
600
|
850
|
|
通风量(m3 /h)
|
8500
|
17560
|
19000
|
19550
|
27758
|
28050
|
|
外形尺寸(mm)
|
可定制
|
——
|
——
|
——
|
——
|
——
|
|
地面以下深度(mm)
|
800
|
1616
|
2257
|
2800
|
2353
|
2800
|
|
机器总重(t)
|
20
|
20．4
|
33
|
41
|
53．2
|
71．8
|
