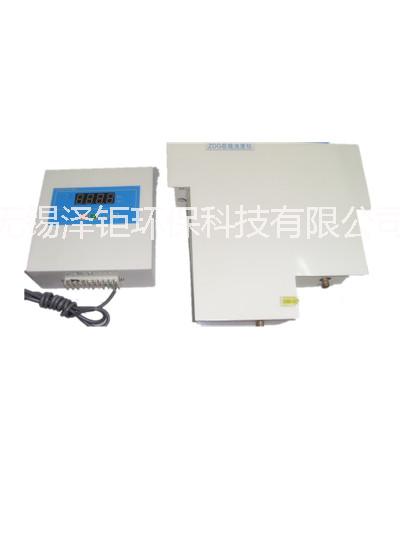

WXZJ-7120D在线浊度计

在线浊度仪

1测量原理：

ZD系列浊度测量仪，中、低浊度范围内（小于10NTU为低浊度，11-100NTU为中浊度，大于100NTU为高浊度）采用90°散射光原理。光路原理如下图：

Io——入射光

It——透射光

Is——散射光

D——溶液浑浊度

一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。与入射光成90°方向的散射光的强度符合雷莱公式：

Io——入射光强度      Is——散射光强度        N——单位溶液微粒数

V——微粒体积         入——入射光波长        K——系数

在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。上式可整理改写为：

根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。这是本产品的基本测量原理。DZ系列浊度仪高浊度测量采用的是散射和透射结合型原理。

基本电路方框图：散射光结构仪器工作原理图

透射光结构仪器工作原理图

光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。

信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。

稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。

DZG型浊度仪是根据国家对水质的具体要求和目前我国饮用水生产过程，以及我国水源情况而设计的。它们既重点保证了出厂水的测量精度要求，又兼顾了沉淀水和源水检测的需要。采用四位数字显示，读数简捷、准确，精度较高，0-10NTU内保持三位有效小数，11-100NTU内保持二位有效小数。

 本厂浊度仪量程可分1-10，0-20，0-100，0-500，0-2000NTU等
