ADN动态扭矩测试仪厂家直销

一、产品特点：

1、信号输出波形方波幅度可选5V/12V。

2、开机5分钟即可进入工作状态，勿需预热过程。

3、检测精度高、稳定性好、抗干扰性强。

4、不需反复调零即可连续测量正反扭矩。

5、体积小、重量轻、易于安装。

6、传感器可脱离二次仪表独立使用，只要按插座针号提供±15V（200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。

二、转矩测量基本原理

传感器扭矩数值的测量采用应变电测原理，当应变轴受扭力影响产生微小变形后，粘贴在应变轴上的应变计阻值发生相应变化，我们将具有相同应变特性的应变计组成测 量电桥，应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图，由于采用了能源与信号的无接触耦合，完美解决了旋转状态下扭矩数值（转 矩）的测量。

1、电源经过处理后送 ，经激励电源送到应变轴上；

2、由稳压电源变成稳定电压供给应变轴上各电子器件；

3、将应变轴的微小变形转换成电信号，经过压/频转换，变成与扭应变成正比的频率信号，通过 调解电路整形后输出调频方波信号。

三、安装方法

1、测量传感器的轴径和中心高，待装。

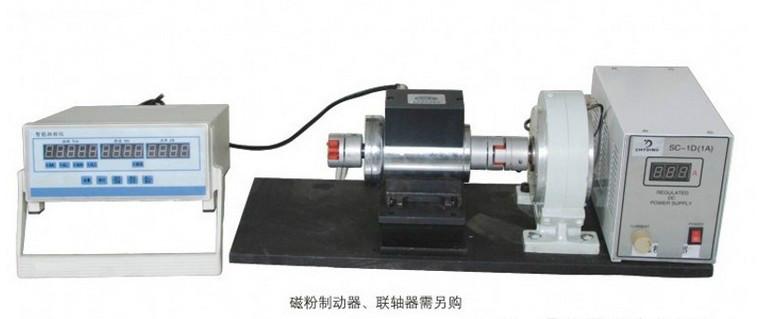

2、使用两组联轴器，将传感器安装在动力设备与负载之间。

3、分别调整动力设备、负载、传感器的中心高和同轴度，然后将其固定，并紧固可靠，不允许有松动。

4、可选用刚性或弹性联轴器，在震动较大或同轴度大于 0.05mm 的情况下，建议选用弹性联轴器。

5、安装底台面应有一定强度。

6、联轴器应紧靠传感器两端的轴肩。

特别注意

◆ 安装的环境要求：

温度：     -10℃～  60℃

湿度：     <90%RH

无易燃、易爆物品

◆ 安装时切勿直接敲打、碰撞传感器。

◆ 安装时禁止带电操作。

◆ 此传感器为非防水、防爆设计，望使用时注意。

◆ 避免强干扰，保证仪器的正常工作。

四、转速测量基本原理

  转速的测量：转速测量采用磁电码盘的方法进行测量，每一磁电码盘均有60个齿，轴带动磁电码盘每旋转一周可产生60个脉冲，高速或中速采样 时可以用测频的方法，低速采样时可以用测周期的方法测出准确的转速。本传感器精度可达±0.1%～±0.5%（F·S）。由于传感器输出为频率信号，所以无需AD转换即可直接送至计算机进行数据处理。

  本传感器的测速方法采用内置测速，订货时用户需注明是否监测转速信号
