100kg200kg推拉力传感器

厂商 :深圳威思特传感测控有限公司

广东 深圳市
  • 主营产品:
  • 小型测力传感
  • 称重传感器
  • 小型力传感器
联系电话 :15920085954
商品详细描述
 拉压双向称重传感器100kg 150kg  200kg 250kg 300kg 500kg

拉力测量传感器



产品特点:拉压双向,M8螺杆,不锈钢材料 ,模拟信号输出(mV/V)。可以配置变送器(V输出/mA输出)、数显仪表、plc控制。可根据要求订制。



产品应用:拉压双向传感器VL34主要应用于推拉力计,料斗秤,工业测量系统,工业称重,科学研发,自动化设备,医疗设备,工业控制系统,力学实验及研究领。






技术参数:


量程 100kg 150kg 200kg 250kg 300kg 500kg
额定输出 1.5-2.0mV/V
激励电压 5-15V
零点输出 ±2% of R.o.
非线性 ±0.35% of R.o.
滞后 ±0.35% of R.o.
非重复性 ±0.35% of R.o.
蠕变(30分钟) ±0.1% of R.o.
安全过载 ±150% of R.o.
极限过载 ±200% of R.o.
温度补偿范围 -10...+40℃
工作温度范围 -20...+60℃
零点温度漂移 ±0.01% of R.o./10℃
灵敏度温度漂移 ±0.01% of R.o./10℃
输入阻值 350±50Ω
输出阻值 350±5Ω
绝缘电阻 >5000MΩ(50V)
防护等级 IP65
弹性体材料 不锈钢
导线 ?4*1500毫米 4芯电缆线
接线方式 红---电源+   绿---信号+   白---信号-   黑---电源-


IMG_2764

拉压双向称重传感器VL34与配套仪器连接示意图

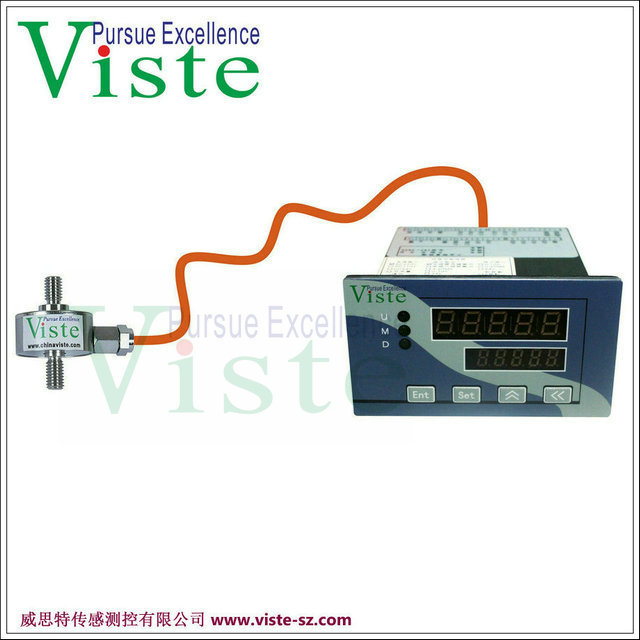

1.力值显示仪表VXT800主要用来显示传感器所测试出来的力值,仪表支持RS232/RS485通信;MODBUS RTU通讯协议,具有模拟、数字双重滤波功能,可实现上电自动归零,可设置置零范围、滤波强度、波特率,模拟量信号4-20mA(或0-10V),可直接用于PLC数据采集。供电220V AC或24V DC

VL25连接力显示仪表VXT800



2.图显手持式仪表VXT500A可直接显示测试的力值,仪表内部自带储存电源,配置各类传感器,上下限两点电平输出、蜂鸣器、显示屏同时提示,报警高采样速率,6HZ-1600HZ任意设定,可用于冲击力测试,可永久保存100组测试报告,测试报告内容有测试时间、峰值、谷值、平均值等,还可保存1组曲线,追溯测试全过程。

VL25连接力显示仪表VXT800

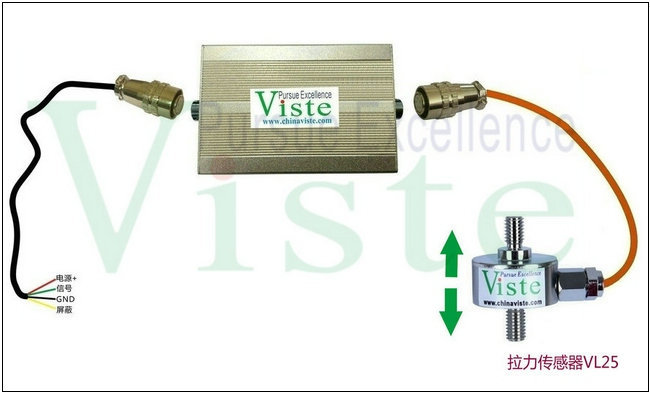

3.传感器信号放大器VX05主要应用于0.3-3.0mv/v额定输出的电阻应变式称重传感器、测力传感器的信号放大与变换。通过放大器可得到0-5V、0-10V、4-20mA等信号,可直接用于PLC、单片机等数据采集设备。
VX05传感器信号放大器 -VL25拉力传感器
