商品详细描述

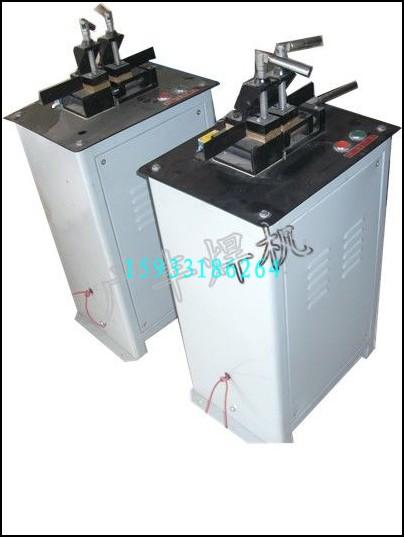

本系列对焊机是一种专门焊接黑色金属丝及有色金属丝的专用设备。它设计合理、质量可靠、不用任何焊剂可方便焊接。操作方便，工作地点灵活，焊工容易掌握。顶断力、钳口距离、电流大小可根据需要方便调整。焊件夹紧于电极上, 可自动送料焊接和手动送料焊接。 本机最大特点：①价格低廉；②故障率低；③成型好、效率高。UN系列对焊机是拔丝、制钉、电缆、电线、钢丝绳、建筑、予制品、橡胶厂家的得力助手，是有色金属丝、棒、排及某些合金材料接触对焊的理想高效节能设备。
(一）技术数据
（二）结构概述
本系列对焊机结构主要由焊接变压器、固定电极、移动电极（即钳口），焊接送料机构（加压机构）及控制系统等组成。
移动电极可完成焊接时所需的熔化及挤压过程。主要包括操纵杆、调距螺杆、弹簧、钳口（电极）。可利用手动偏心轮加压，使焊件夹紧于电极上，压力大小可调节偏心套筒。将操纵杆在两极限位置中移动时，可获得25毫米的工作行程。
焊接变压器为壳式变压器，它由按钮开关控制交流接触器，由交流接触器切断与接通电源。焊接时按焊件大小选择调节级数, 以取得所需的付线圈电压。
（三）使用方法
焊接前按焊件之形状调整钳口，并使两钳口中心线对正。如焊件带锈，应先除净，防止接触不良，随后按焊接工艺之要求调整钳口距离，当焊件对正压紧后，应将顶杆脱落，则弹簧自动送料加压，按下开关接触器吸合电源接通，低压大电流从焊件通过，使焊件瞬时熔化，在弹簧的作用下，自动送料加压。当焊件因塑性变形而缩短，达到规定的顶锻留量时，松开按扭，则接触器释放，立即切断电源，焊接过程结束。
当使用弹簧自动送料焊接时，可根据焊件的大小调整弹簧的顶锻力，在试焊时为防止焊接能量过大，需从小到大逐渐增加调节级数。
为了减少接头处金属的氧化、夹渣，顶锻力要适当，顶锻速度要尽可能快，通常应达到 4-5 毫米 / 秒。
(一）技术数据
|
技术项目 |
单位 |
UN—16 |
|
原线圈电压 |
V（伏) |
220/380 |
|
额定容量 |
KVA(千伏安） |
16 |
|
额定原线圈电流 |
A（安） |
42 |
|
焊件直径 |
mm（毫米） |
4-12 |
|
负载持续率 |
%（百分数） |
20 |
|
额定调节级数 |
级 |
7 |
|
副线圈电压调节范维 |
V（伏） |
3.6—6.2 |
（二）结构概述
本系列对焊机结构主要由焊接变压器、固定电极、移动电极（即钳口），焊接送料机构（加压机构）及控制系统等组成。
移动电极可完成焊接时所需的熔化及挤压过程。主要包括操纵杆、调距螺杆、弹簧、钳口（电极）。可利用手动偏心轮加压，使焊件夹紧于电极上，压力大小可调节偏心套筒。将操纵杆在两极限位置中移动时，可获得25毫米的工作行程。
焊接变压器为壳式变压器，它由按钮开关控制交流接触器，由交流接触器切断与接通电源。焊接时按焊件大小选择调节级数, 以取得所需的付线圈电压。
（三）使用方法
焊接前按焊件之形状调整钳口，并使两钳口中心线对正。如焊件带锈，应先除净，防止接触不良，随后按焊接工艺之要求调整钳口距离，当焊件对正压紧后，应将顶杆脱落，则弹簧自动送料加压，按下开关接触器吸合电源接通，低压大电流从焊件通过，使焊件瞬时熔化，在弹簧的作用下，自动送料加压。当焊件因塑性变形而缩短，达到规定的顶锻留量时，松开按扭，则接触器释放，立即切断电源，焊接过程结束。
当使用弹簧自动送料焊接时，可根据焊件的大小调整弹簧的顶锻力，在试焊时为防止焊接能量过大，需从小到大逐渐增加调节级数。
为了减少接头处金属的氧化、夹渣，顶锻力要适当，顶锻速度要尽可能快，通常应达到 4-5 毫米 / 秒。
