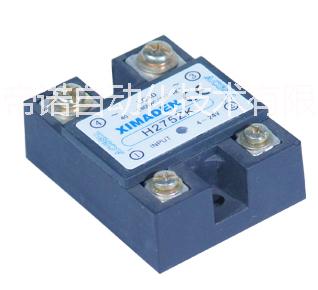

H275ZK固态继电器H275ZF

厂商 ：济南帝诺自动化技术有限公司

山东 济南市
  • 主营产品：
  • 霍尼韦尔温控表
  • 调功器
  • 记录仪
联系电话 ：13605315799
商品详细描述
光电隔离的输入级，TTL电平兼容的输入，直流或脉冲触发方式。
高于2000V的输入、输出及底壳间的安全绝缘电压，UL认可的安全部件。
S275ZK固态继电器S275ZF
无触点，无机械运动部件，无火花，无动作噪音，耐震动，长寿命。
小的死区电压、小的谐波干扰（Z型）内部自带RC吸收电路。
大功率，交流工作电流3－500A，工作电压220－380V全系列。
工业级产品采用晶闸管芯片和引进德国低热阻铜瓷键合（DCB）底板。
μ180Ω）晶闸管反并联模块：MTX两只单硅反并联；MFX单硅和二极管反并联
型号 单硅平均电流（A） 有效值电流（A） 电压 触发电流 外型
MTX/MFX 55-12 55 110 >1600V < 50mA F
MTX/MFX 120-16/18 120 290 >1600V < 50mA D
MTX/MFX 180-16/18 180 360 >1600V < 50mA D
MTX/MFX 250-16/18 250 400 >1600V < 50mA
MTX/MFX 310-16/18 310 500 >1600V < 50mA
散热单元 单相配套散热器
型号 散热电流 尺寸（长×宽×高） 用于模块
B-20 20A 60mm×45.8mm×80mm K型
B-30 30A 82mm×45.8mm×80mm K型
B-50 50A 95mm×45.8mm×80mm K，F型
B-60 60A 140mm×45.8mm×80mm K，F型
B-80 80A 160mm×45.8mm×80mm F，E，D型
B-100 120A 200mm×70mm×120mm F，E，D型
说明：电流大于30A，需考虑采用散热风扇

三相配套散热器
型号 散热电流 尺寸（长×宽×高） 总电流 风冷方式 重量
B20-3 20A/相 160mm×136mm×60mm 不超过60A 自然风冷
B-160 40A/相 224mm×160mm×150mm 不超过120A 自然风冷 6公斤
B-227 60A/相 250mm×227mm×150mm 不超过150A 自然风冷 8公斤
B-140 80A/相 250mm×128mm×137mm 不超过240A 抽风式强制风冷 5.2公斤
B-200 120A/相 320mm×155mm×180mm 不超过360A 吹风式强制风冷 12.5公斤
B-300 150A/相 310mm×250mm×125mm 不超过450A 抽风式强制风冷 12.5公斤
B-250 180A/相 250mm×305mm×185mm 不超过500A 吹风式强制风冷 5公斤
B-360 180A/相 360mm×250mm×220mm 不超过500A 抽风式强制风冷 13.5公斤
B-400 300A/相 400mm×250mm×220mm 不超过900A 离心风机强制风冷 15公斤
适合三相三支SSR-F，E，D外型 紧密安装或单相用
