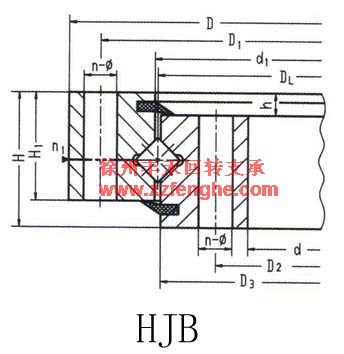

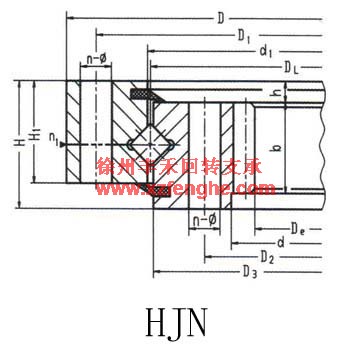

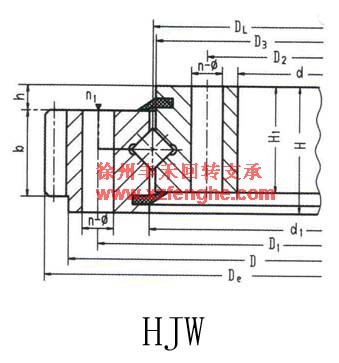

回转支承——单排交叉滚柱式回转支承（HJ系列）
结构特点.性能.适用范围
　　单排交叉滚柱式回转支承,由两个座圈组成,结构紧凑,重量轻.制造精度高,装配间隙小,对安装精度要求高.滚柱为1:1交叉排列,能同时承受轴向力，倾翻力矩和较大的径向力，被广泛的用于起重运输，工程机械和军工产品上。


说明:
1.《JB2300-78A》标准是在原《JB2300-78》标准尺寸参数不变的情况下改三圈结构为二圈结构编纂，其技术条件和计算方法仍用《JB2300-78》标准。
2.本标准回转支承编号方法：

(1) 回转支承代号H       (2) 产品类别： 　　J-交叉滚柱式　　S-单排四点接触球式
(3) 传动方式：　　B-无齿式  　　W-外齿式  　　N-内齿式     (4) 滚动体（钢球或滚柱）直径mm   (5) 滚道中心圆直径mm
(6) 齿轮模数代号：　　A-大模数  　　不带A表示小模数。

序号
 基本型号
 外形尺寸
 安装尺寸
 结构尺寸
 齿轮参数
 外齿参数
 内齿参数
 重量kg
无齿式
 外齿式
 内齿式
 D
 d
 H
 D1
 D2
 n
 φ
 n1
 H1
 h
 b
 m
 x
 De
 Z
 x
 De
 Z

1
 HJB.20.625
 HJW.20.625
 HJN.20.625
 725
 525
 80
 685
 565
 18
 18
 3
 68
 12
 60
 5
 +1.25
 751.9
 146
 +0.35
 498.8
 101
 100
HJW.20.625A
 HJN.20.625A
 6
 +1
 755.5
 122
 +0.35
 496.7
 84
2
 HJB.20.720
 HJW.20.720
 HJN.20.720
 820
 620
 80
 780
 660
 18
 18
 3
 68
 12
 60
 6
 +1.25
 860.3
 139
 +0.35
 586.6
 99
 120
HJW.20.720A
 HJN.20.720A
 8
 +0.85
 861.1
 104
 +0.35
 582.3
 74
3
 HJB.30.820
 HJW.30.820
 HJN.30.820
 940
 705
 95
 893
 749
 24
 20
 4
 83
 12
 70
 6
 +1.25
 980.4
 159
 +0.35
 664.5
 112
 210
HJW.30.820A
 HJN.30.820A
 10
 +0.85
 986.2
 95
 +0.35
 658.0
 67
4
 HJB.30. 880
 HJW.30.880
 HJN.30.880
 1000
 760
 95
 956
 800
 24
 20
 4
 83
 12
 70
 8
 +1.0
 1047.5
 127
 +0.35
 718.2
 91
 230
HJW.30.880A
 HJN.30.880A
 10
 +0.85
 1046.3
 101
 +0.35
 707.9
 72
5
 HJB.30. 1020
 HJW.30.1020
 HJN.30.1020
 1170
 875
 95
 1120
 930
 24
 22
 4
 80
 15
 70
 8
 +1.25
 1219.3
 148
 +0.35
 830.1
 105
 300
HJW.30.1020A
 HJN.30.1020A
 10
 +1.0
 1219.2
 118
 +0.35
 827.8
 84
6
 HJB.36. 1220
 HJW.36.1220
 HJN.36.1220
 1365
 1075
 120
 1310
 1130
 36
 24
 6
 105
 15
 90
 10
 +1.25
 1424.9
 138
 +0.35
 1027.8
 104
 450
HJW.36.1220A
 HJN.36.1220A
 12
 +0.85
 1435.9
 116
 +0.35
 1017.3
 86
7
 HJB.36. 1250
 HJW.36.1250
 HJN.36.1250
 1400
 1090
 120
 1350
 1150
 36
 26
 6
 105
 15
 90
 10
 +0.35
 1443
 143
 +0.35
 1037
 105
 520
HJW.36.1250A
 HJN.36.1250A
 12
 +0.85
 1449.6
 117
 +0.35
 1028.8
 87
8
 HJB.36. 1435
 HJW.36.1435
 HJN.36.1435
 1595
 1278
 120
 1535
 1335
 36
 26
 6
 105
 15
 90
 12
 +1.0
 1655.5
 134
 +0.35
 1221.2
 103
 610
HJW.36.1435A
 HJN.36.1435A
 14
 +0.85
 1661.2
 115
 +0.35
 1214.8
 88
9
 HJB.45.1540
 HJW.45.1540
 HJN.45.1540
 1720
 1360
 140
 1660
 1420
 42
 26
 6
 122
 18
 110
 12
 +1.4
 1780.8
 144
 +0.35
 1293.1
 109
 732
HJW.45.1540A
 HJN.45.1540A
 14
 +1.0
 1791.1
 124
 +0.35
 1284.8
 93
10
 HJB.45. 1700
 HJW.45.1700
 HJN.45.1700
 1875
 1525
 140
 1815
 1585
 42
 29
 6
 122
 18
 110
 14
 +1.0
 1945.4
 135
 +0.35
 1452.7
 105
 844
HJW.45.1700A
 HJN.45.1700A
 16
 +1.0
 1950.8
 118
 +0.35
 1452.3
 92
11
 HJB.45. 1880
 HJW.45.1880
 HJN.45.1880
 2100
 1665
 160
 2030
 1740
 48
 32
 6
 140
 20
 118
 14
 +1.25
 2189.8
 152
 +0.35
 1592.6
 115
 1400
HJW.45.1880A
 HJN.45.1880A
 18
 +1.0
 2194.6
 118
 +0.35
 1579.9
 89
12
 HJB.45. 2115
 HJW.45.2115
 HJN.45.2115
 2325
 1900
 160
 2245
 1980
 48
 32
 6
 140
 20
 115
 16
 +1.25
 2406.5
 146
 +0.35
 1804.1
 114
 1600
HJW.45.2115A
 HJN.45.2115A
 20
 +1.0
 2418.4
 117
 +0.35
 1795.4
 91
13
 HJB.45. 2370
 HJW.45.2370
 HJN.45.2370
 2600
 2146
 180
 2520
 2220
 48
 32
 6
 158
 22
 130
 18
 +1.25
 2707.3
 146
 +0.35
 2065.6
 116
 2100
HJW.45.2370A
 HJN.45.2370A
 22
 +1.0
 2704.4
 119
 +0.35
 2040.9
 94
14
 HJB.45. 2600
 HJW.45.2600
 HJN.45.2600
 2835
 2365
 180
 2750
 2450
 54
 36
 6
 158
 22
 130
 18
 +1.25
 2941.7
 159
 +0.35
 2263.5
 127
 2400
HJW.45.2600A
 HJN.45.2600A
 22
 +1.0
 2946.9
 130
 +0.35
 2260.8
 104
15
 HJB.50. 2820
 HJW.50.2820
 HJN.50.2820
 3085
 2555
 200
 3000
 2640
 54
 36
 6
 178
 22
 150
 20
 +1.25
 3188.4
 155
 +0.35
 2455
 124
 3400
HJW.50.2820A
 HJN.50.2820A
 25
 +1.0
 3198.4
 124
 +0.35
 2444.1
 99
16
 HJB.50.)3120
 HJW.50.3120
 HJN.50.3120
 3400
 2840
 200
 3310
 2930
 54
 36
   178
 22
 150
 22
 +1.25
 3507.2
 155
 +0.35
 2722.5
 125
 4000
HJW.50.3120A
 HJN.50.3120A
 25
 +1.25
 3509.6
 136
 +0.35
 2719
 110
17
 HJB.50. 3580
 HJW.50.3580
 HJN.50.3580
 3920
 3240
 240
 3820
 3340
 60
 40
 6
 218
 22
 190
 22
 +1.25
 4036.1
 179
 +0.35
 3118.4
 143
 6700
HJW.50.3580A
 HJN.50.3580A
 25
 +1.25
 4035.6
 157
 +0.35
 3118.8
 126
18
 HJB.50.4030
 HJW.50.4030
 HJN.50.(604030
 4370
 3690
 240
 4270
 3790
 66
 40
 6
 218
 22
 190
 22
 +1.25
 4520.6
 201
 +0.35
 3558.3
 163
 7700
HJW.50.4030A
 HJN.50.40300A
 28
 +1.25
 4522
 157
 +0.35
 3549.0
 128
19
 HJB.50. 4540
 HJW.50.4540
 HJN.50.4540
 4860
 4210
 240
 4760
 4310
 72
 40
 6
 218
 22
 190
 22
 +1.25
 4983
 222
 +0.35
 4042.2
 185
 8760
HJW.50.4540A
 HJN.50.4540A
 30
 +1.25
 4992.9
 162
 +0.35
 4042.4
 136
