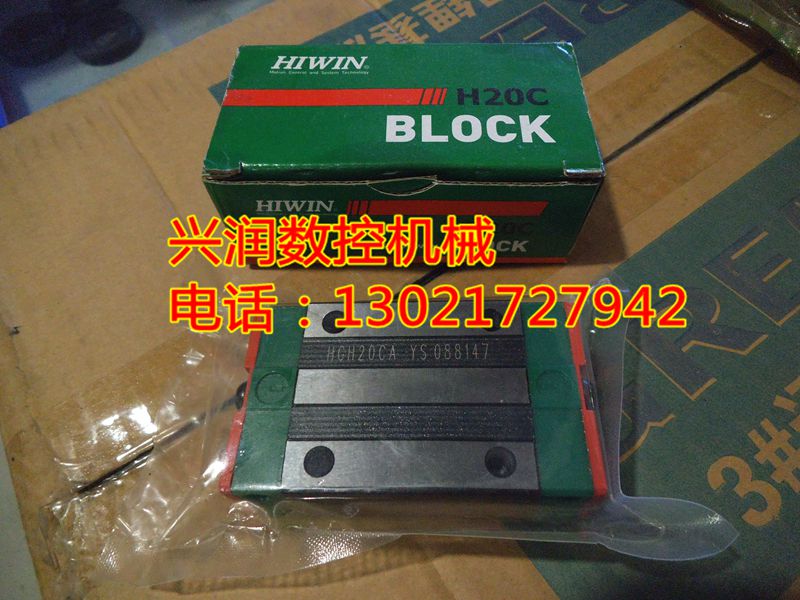

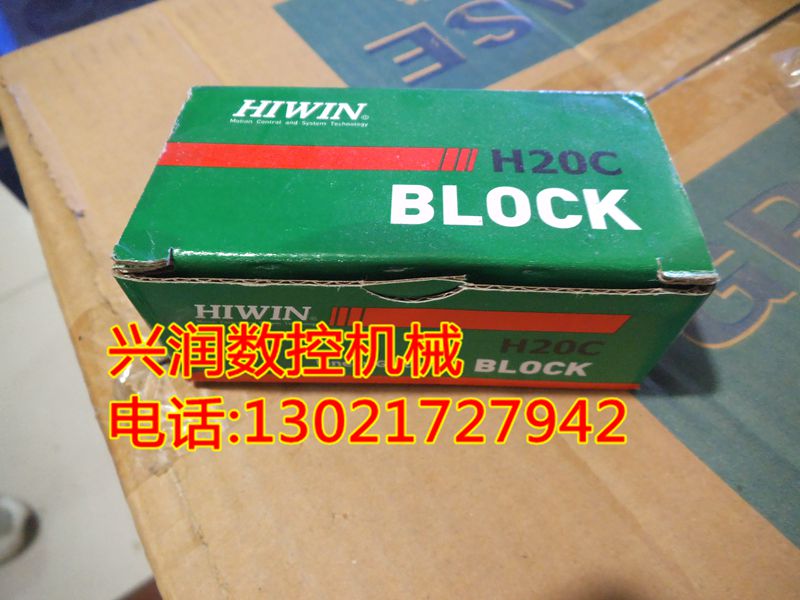

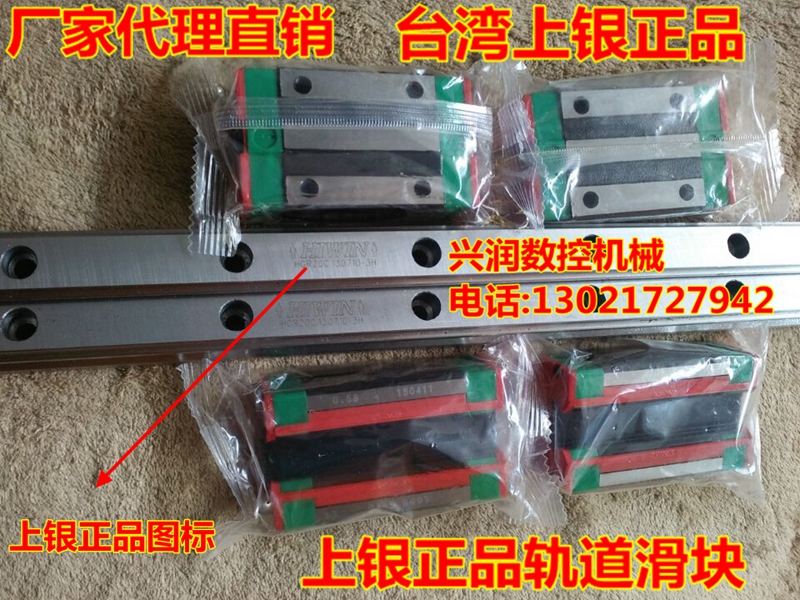

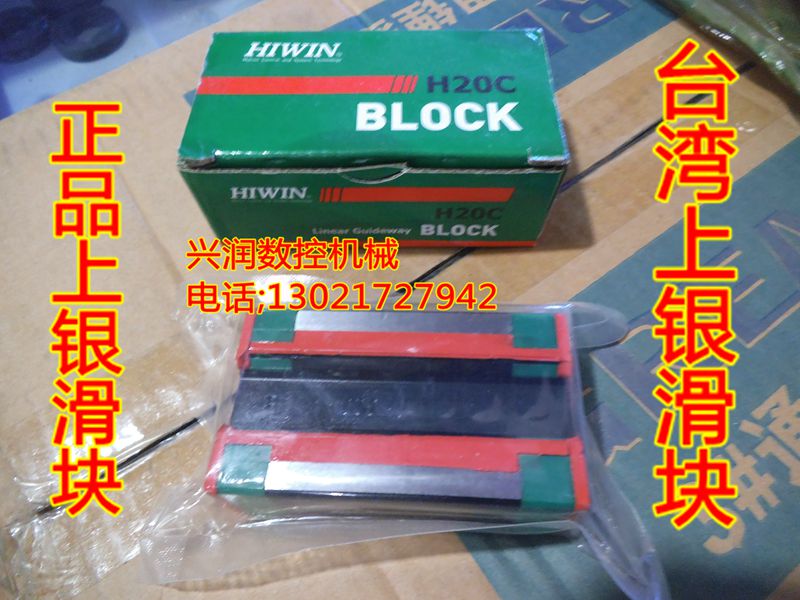

雕刻机专用上银滑块HG20价格

雕刻机20方轨滑块 台湾上银20滑块 上银HIWIN20方形法兰型滑块

：高负荷，高扭矩功能

　　MR微型导轨系列采二列式滚珠循环设计，滚珠轨道设计采用哥德式结构，其接触角为45度，以达到四方扽负荷之效果；并在有限空间制下，使用较大尺寸钢珠，以提高负荷能力，充分展现高负荷。高扭矩功能。
　　二：嵌入式设计
　　滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。
　　三：回流孔特殊设计
　　钢珠回流孔及回传道由全密式塑胶框架及塑料端盖构成，结构简单，钢珠循环更平稳，噪音底。
　　四：润滑
　　滑块于两端有密封式润滑注油孔设计，可经由钢珠循环将润滑油带到表明，达到润滑的效果。
　　五：精度等级
　　MR微型导轨系列提供三种精度等级N、H、P，供设计使用。
　　六：防尘设计
　　薄型底面密封及端面密封构成全密封防尘设计，可弹性搭配。
　　七：保持器设计
　　滑块具高钢性钢珠保持器，以确保运送途程中之安全并且滑块容易装配与安全使用。
　　八：材质
　　MR微型导轨系列无论是滑轨，滑块钢体和滚珠皆是采用不锈钢淬透热处理材质。滑块-使运动由曲线转变为直线。新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。由于直线导轨是标准部件，对机床制造厂来说。唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。
　　作为导向的导轨为淬硬钢，经精磨后置于安装平面上。与平面导轨比较，直线导轨横截面的几何形状，比平面导轨复杂，复杂的原因是因为导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。例如：一个既承受直线作用力，又承受颠覆力矩的导轨系统，与仅承受直线作用力的导轨相比。设计上有很大的不同。直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，如机床的刀架，拖板等。直线导轨系统的固定元件（导轨）的基本功能如同轴承环，安装钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件，一套直线导轨至少有四个支架。用于支撑大型的工作部件，支架的数量可以多于四个。
　　
　　工作原理：
　　直线导轨可以理解为是一种滚动导引，是由钢珠在滑块跟导轨之间无限滚动循环，从而使负载平台沿着导轨轻易的高精度线性运动，并将摩擦系数降至平常传统滑动导引的五十分之一，能轻易地达到很高的定位精度。滑块跟导轨间末制单元设计，使线形导轨同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计CPC让的线性导轨有更平顺且低噪音的运动。
　　机床导轨之直线导轨介绍：
　　新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。由于直线导轨是标准部件，对机床制造厂来说。唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。作为导向的导轨为淬硬钢，经精磨后置于安装平面上。与平面导轨比较，直线导轨横截面的几何形状，比平面导轨复杂，复杂的原因是因为导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。例如：一个既承受直线作用力，又承受颠覆力矩的导轨系统，与仅承受直线作用力的导轨相比。设计上有很大的不同。
　　
　　直线导轨特点：
　　（1）自动调心能力　　
　　来自圆弧沟槽的DF（45-°45）°组合，在安装的时候，借由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
　　
　　（2）具有互换性　
　　由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
　　
　　（3）所有方向皆具有高刚性　　
　　运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
