封闭-密集-绝缘母线槽

厂商 ：扬州市天宝电气有限公司

江苏 扬州
  • 主营产品：
  • 钢制拖链
  • 电缆桥架
  • 物料搬运自动化系统
联系电话 ：13952582979
商品详细描述

产品概述

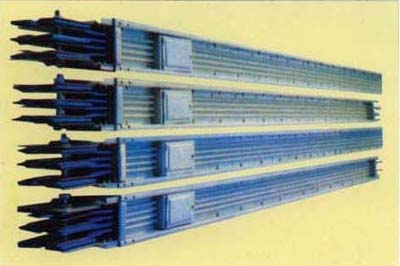

    母线槽是封闭、密集、绝缘型的母线槽，插接式高强封闭母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15㎜，解决了大跨度安装无法支撑中吊装的困惑。广泛应用于各行业的输配电系统中，安装维护方便。
    母线槽适用于交流三相四线，三线五线制，频带率50-60HZ，额定电压至660V，额定工作电流250-5000A的供配电系统，承担配电任务，用于低压配电屏与大，中型负载的连接，作为大电流的输电，用于电力变压器与低压配电屏以及重型负载的连接。主要应用于现代化的车间，汽车制造厂，电机制造业的电焊线，工业用电炉，厂房和高层建筑等。
空气型母线槽详细介绍
　　天宝系列母线槽是封闭、密集、绝缘型的母线槽，插接式高强封闭母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15㎜，解决了大跨度安装无法支撑中吊装的困惑。广泛应用于各行业的输配电系统中，安装维护方便。

名　称
 参　数
 护　套
 镀锌钢板
母　线
  铜排
绝缘材料
  聚四氯乙烯
额定电压
  ≤600VAC50HZ-60HZ
额定电流
 100A-5000A
线　制
  3、4、5
单位长度
  6M-3M
二十六，每档差0.1
配　件
  T、X、L、Z形接头，
各种接插件齐全










CMC、FKC、FCC、FZM系列母线槽
额定电流 (A) 每相铜排规格 (mm) 电阻值
Rx10-6Ω/m		 电抗值
Rx10-6Ω/m		 阻抗值
Rx10-6
Ω/m		 每米重量 kg/m 电压降
50HZ功率因素
1  0.9   0.8  0.7
  160      25x3   90.00   60.30     99.00   10 0.0329 0.0342 0.0326 0.0305
  250      35x3   94.00   30.00     98.73   13 0.0326 0.0339 0.0323 0.0308
  400      30x6   70.50   27.00     75.50   15 0.0488 0.0521 0.0503 0.0475
  630      50x6   56.40   25.00     61.70   22 0.0615 0.0073 0.0656 0.0626
  800      60x6   40.29   23.10     46.44   25 0.0588 0.0642 0.0039 0.0619
  1000      80x6   34.50   17.90     38.87   30 0.0598 0.0673 0.0664 0.0640
  1250      100x6   22.60   13.90     26.53   35 0.0489 0.0573 0.0572 0.0557
  1600      140x6   18.80   9.64     21.13   45 0.0521 0.0585 0.0577 0.0555
  2000      175x6   14.10   8.37     16.39   55 0.0488 0.0566 0.0565 0.0549
  2500     2x115x6   11.29   6.47     13.01   75 0.0489 0.0562 0.0559 0.0542
  3150     2x140x6   9.20   5.54     10.74   90 0.0502 0.0584 0.0583 0.0567
  4000     3x125x6

CMC-3A密集型插接式母线槽
    CMC-3A母线槽是我厂在吸收消化日本母线技术的基础上研制开发的第一代母线产品。


    1、母线结构及电流等级表CMC-3A铝质母线。
额定
电流		 每相母线
（mm)		 3线制 4线制 5线制
W
(mm)		 H
(mm)		 重量
kg/M		 W
(mm)		 H
(mm)		 重量
kg/M		 W
(mm)		 H
(mm)		 重量
kg/M
250 6×40 125 100 9 140 100 11 160 100 12
400   6×50     125   120 11 140 120 13 160 120 14
630 6×60 125 120 13 140 120 15 160 120 16
800 6×80 125 170 16 140 170 19 160 170 21
1000 6×100 125 170 18 140 170 23 160 170 26
1250 6×140 125 230 23 140 230 28 160 230 33
1600 6×170 125 230 29 140 230 31 160 230 36

    2、CMC-3A铜质母线




 额定
 电流		  每相母线
 (mm)		 3线制 4线制 5线制
