Z83Y卡箍式油田闸阀

厂商 ：温州丰泉阀门有限公司

浙江 温州
  • 主营产品：
  • 调节阀
  • 安全阀
  • 塑料隔膜阀
联系电话 ：18657761500
商品详细描述
卡箍式油田闸阀尺寸，卡箍式油田闸阀规格，卡箍式油田闸阀厂家

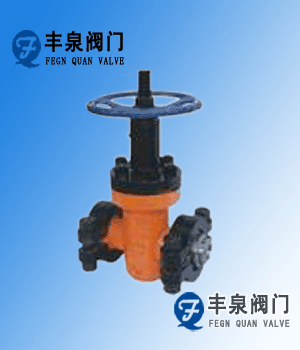

Z83Y卡箍式油田闸阀


Z83Y卡箍式油田闸阀

公称压力PN(MPa)
 公称通径DN(mm)
 外形尺寸(mm)
L
 L1
 H
 H1
 Dn
 D1
 D
 b
 D0
16
20
 40
 230
 390
 254
 294
 36
 88.8
 120
 20
 280
50
 230
 400
 312
 364
 45
 88.8
 120
 20
 300
65
 240
 420
 330
 402
 58
 88.8
 120
 20
 320
80
 270
 470
 41 1
 495
 72
 107.8
 140
 20
 350
25
35
45
 40
 230
 390
 254
 294
 36
 88.8
 120
 20
 280
50
 240
 400
 312
 364
 45
 88.8
 120
 20
 300
65
 260
 420
 330
 402
 58
 88.8
 120
 20
 320
80
 280
 470
 41 1
 495
 72
 107.8
 140
 20
 360
 闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
  　　闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
  　　闸阀的闸板随阀杆一起作直线运动的，叫 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
  　　开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置，按闸板的位置(即行程>来确定。
  　　有的闸阀 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀
。
