河南湿固化型结构注缝胶

一、产品简介
WEP 湿固化型结构注缝胶是由混合型环氧基树脂、亲水性酮亚胺固化剂为主要原料，再加以增韧剂、活性稀释剂、抗氧剂、偶联剂、消泡剂等多种助剂组成的双组分结构胶粘剂。WEP 湿固化型结构注缝胶分A、B分为两组份，A组份为浅红色粘稠液体，B组份为棕红色粘稠液体。
二、技术特点
1、固化体系的分子含有亲水基团能削弱渗水裂缝界面的水分子隔离层；
2、工作粘度小，能渗入0.05mm以上的裂缝；
3、工作时间合适，能保证浆材有足够的灌浆时间；
4、硬化成型体粘结强度高，能保证损伤部分有足够的强度恢复混凝土构件的整体性，再受力破坏时，新的裂缝不在原断面。
三、应用领域
1、混凝土潮湿结构裂缝化学注浆材料；
2、水工大体积混凝土深层裂缝补强注浆。
四、性能指标
                                                    WEP 湿固化型结构注缝胶性能指标

检验项目		性能指标	试验方法标准
钢－钢拉剪强度标准（MPa）		≥10	GB/T 7124
胶 体 性 能	抗拉强度（MPa）	≥20	GB/T 2568
	受拉弹模（GPa）	≥1500	GB/T 2568
	抗压强度（MPa）	≥50	GB/T 2569
	抗弯强度（MPa）	≥30，不呈脆性破坏	GB/T 2570
固体含量		≥99%	GB/T 14683
可灌注性		在产品使用说明书规定的压力下能注入宽度为0.1mm的裂缝	现场试灌注固化后取芯样检查

五、施工步骤
1、打孔、清理：在渗水较大处或裂缝交叉处骑缝打灌浆孔并通过风压将孔内清理干净，要求无尘、无泥垢、无颗粒；用钢丝刷沿裂缝两侧刷毛并通过风压清除裂缝表面的砼尘垢、泥垢，裂缝两侧适度凿毛处理
2、埋管密封：用IFS无机快速封堵材料埋设灌浆管和渗水裂缝。
3、试气检验：用0.2-0.3MPa的气压检验密封效果，如出现渗漏现象应重新密封。
4、胶液配制：WEP 湿固化型结构注缝胶分A、B两组分，使用时将A、B两组分按化学计量比配制，搅拌均匀，搅拌时间不得少于十分钟。配制好的胶料应在120min内用完。随配随用。
5、灌浆：把配制好的浆液灌入灌浆泵内压力注浆。依孔至下而上灌浆，灌注压力0.2—0.3Mpa，当进浆量≤5ml/min时，灌浆压力提高至0.4—0.6Mpa，待不进浆时，稳压结束。
6、灌浆口密封，清理现场。

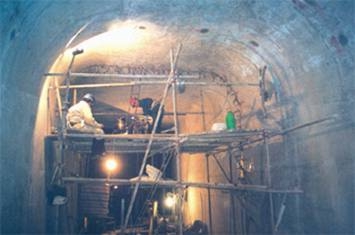

图1   三峡永久船闸输水廊道使用WEP湿固化型结构注缝胶处理渗水的结构性裂缝六、注意事项
1、通风检查钻孔效果，如果发现没有串通的，采取加深孔深，如果加深孔深后仍不串通，可另布注浆孔。
2、在注浆过程中，出现相邻孔中有串浆时，应立即封闭串浆孔，确保浆液充填饱满，或嵌缝面出现渗漏应立即停止施灌，重新封闭注浆。
3、对于注入量过大，单孔注浆超过50ml/min时，且不起压时，可采取降压，缩短浆液凝胶时间，增大浆液粘度进行灌注，废弃浆液放置于废旧的容器内，待凝后清出施工现场。对个别吸浆量很大，不起压的孔段，在查明原因后，再作处理。
七、用量
根据单位裂缝的长度、宽度、深度综合计算。
八、贮存及包装
1、贮存期间A、B组分不得混合，贮存温度不得低于-5℃，如低于-5℃应采取一定的防护措施。
2、应在阴凉、干燥处储存。储存期一般不超过12个月。
