一、技术特点
        1、浆  液：现场配制方便，在灌浆料中加入拌合水，制备的浆液流动好、析水率低，施工容易，流动性和凝结时间可调，既可灌注又可粘结锚固，解决了环氧树脂只能灌，乳胶砂浆只能粘贴的施工难题。
        2、硬化体：早强、高强且持久高强，不收缩、不空鼓，外包钢与混凝土共同工作性能好。与环氧树脂灌注胶相比，耐温(500℃)、耐老化、耐水，灌浆后可在钢板(架)上再施电焊。
二、应用领域
         1、湿式外包钢灌浆；
         2、1.0mm以上缝隙填隙灌浆。
三、技术指标
                                                     湿式包钢型无机灌浆料技术指标

水料比	流动度（mm）		泌 水 率(%)	容 重 (kg/m3)	最大粒径 （mm）	粘结力（MPa）
	初始值	30min保 留值				圆  钢		螺纹钢
						3d	28d	3d	28d
0.26～0.28	≥380	≥340	0	2150	≤0.15	≥4.0	≥6.0	≥10.0	≥12.0
抗压强度(MPa)			抗折强度(MPa)			竖向膨胀率 (%)
1d	3d	28d	1d	3d	28d	3h		24h与3h值之差
≥20	≥40	≥60	≥4	≥7	≥11	0.1~3.5		0.02~0.5


四、混凝土梁、柱外包钢填充灌浆施工

          —施工工序：                                             —施工要点：
　　１、混凝土表面打磨平整，并用钢丝刷刷毛，清除表面杂物和灰尘，再用水冲洗混凝土表面。灌浆前混凝土表面应保证润湿，但不能有积水。
　　２、钢板的内表面(即与灌浆料相接触的表面)应除锈、除污，露出钢铁的本色，严禁用酒精、丙酮、二甲苯等化学试剂清洗钢板表面。
　　３、灌浆料按粉料：水=1：(0.26~0.28) (重量比)配制，在能满足流动性前提下应减少用水量。采用搅拌枪搅拌时，应先将水加入搅拌桶内，然后逐渐加入称量好的灌浆料，边投料边用电动搅拌枪进行搅拌，直至粉料全部加完，再继续搅拌2~3分钟，使浆料均匀。采用砂浆搅拌机搅拌时，粉料与水一次性投入，搅拌时间约3~4分钟。搅拌好的浆料应控制在30分钟内用完。
　　４、灌浆采用压力灌浆，按从低往高顺序施灌，灌浆过程中敲击钢板以加快浆液流动和气泡排出，浆液从高处溢出后再灌注2~3min直至溢出浓浆后结束。钢板和混凝土构件之间应灌注密实，注意灌浆部位的密封，防止漏浆。 　　５、灌浆结束1天内不应对钢板进行锤击、振动。灌浆结束3天后用锤击法进行灌浆质量检验。 　
        五、用量
        每灌注1m³空间，约需1.8吨ICG湿式包钢型灌浆料。         六、包装与储存
        本品为水硬活性粉状材料，复合袋包装，净重50Kg。储存时注意防潮、防水。干燥、密封条件下有效保质期6个月。 　　　　　　　

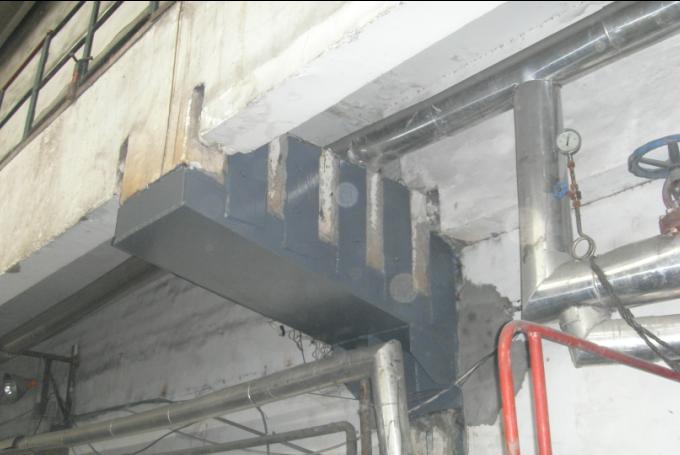

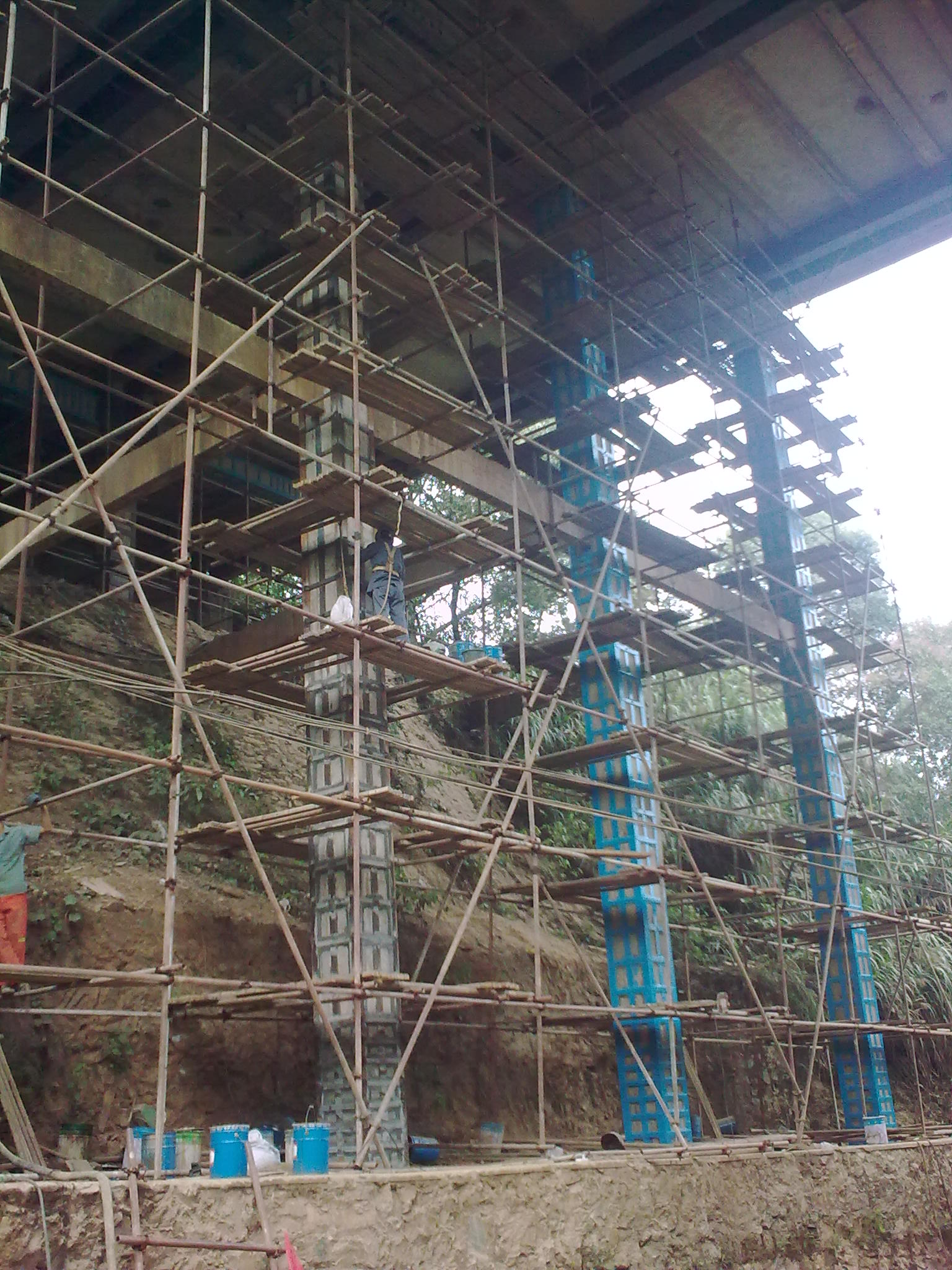

　　　　姚梦电厂＃２机组使用ICG湿式包钢型　　　　　　德兴铜矿泗洲厂运矿铁路桥使用ICG湿式 　　　　无机灌浆料改造主厂房结构体系框架　　　　　　　　　　包钢型无机灌浆料加固
