河南CPC混凝土防碳化涂料

厂商 :郑州固之源建材有限公司

河南 郑州市
  • 主营产品:
  • 高强无收缩灌浆料
  • 设备基础二次灌浆料
  • 注射式环氧植筋胶
联系电话 :13213129066
商品详细描述
CPC混凝土防碳化涂料是一种高性能防碳化乳液改性的水泥基聚合物复合材料,乳液中含有独特的共聚成分,在水泥中引起交叉反应链,产生化学与机械结合的内聚力与附着力,涂覆在混凝土表面并与之牢固粘结形成保护层,可有效阻止环境中二氧化碳、氯化物、氧气和海水、酸雨等腐蚀介质对结构材料的侵蚀。该涂料由高性能防碳化乳液(液料,A组分)与改性水泥基材料(粉料,B组分)双组分组成,是一种既有高分子材料的柔性,又有无机材料的耐久性好等优点的新型保护封闭材料。
二、用途
        广泛适用于水利水电、港口、隧道、桥梁及其它工业与民用建筑等钢筋混凝土结构的防碳化、防渗、防水、防腐等,提高结构使用寿命。如蓄水池、污水处理池、混凝土电杆、冷却塔、水闸、大坝等工程。

三、特点
      (1)良好的粘结强度与粘接能力,可涂刷在多种建筑材料表面;
      (2)抵抗大气侵蚀,抗紫外线照射、耐磨损,正常使用条件下,使用寿命可以达20年以上;
      (3)优良的柔韧性,既可封闭微细裂缝的进一步扩展,又可抵抗由于混凝土膨胀、收缩而引起的新的开裂的产生,阻止水份进入混凝土内部;
      (4)具有良好的防水和密封性能,防止外界雨水对结构的侵蚀;
      (5)良好的抗有害气体,如二氧化碳、氧气、盐雾等的渗透性能,防止混凝土中性化,又耐轻度化学腐蚀,阻止氯离子及酸、碱、盐物质渗入混凝土内部,防止钢筋锈蚀;
      (6)为水性涂料,无毒、无味、无污染。

四、施工方法
        1. 混凝土基面处理:基面应坚硬、平整、粗糙、干净、润湿。基面凸凹、不平之处,应先用角磨机打磨平整;基面浮尘、浮浆、油污等应用钢丝刷除掉,疏松、空鼓部位应予凿除;较大缺陷用本产品调配的聚合物砂浆修补找平,配比为(质量比,以下同):A组分:B组分:细砂:水=1:3:4:(0.7~1.0);各种缝隙、裂缝或蜂窝、麻面等不平整处用本产品调配的聚合物腻子找平,配比为:A组分:B组分=1:(2~2.5)。涂刷防碳化涂层之前,混凝土基面要预先喷水清洗和湿润处理,并用干布擦去明水。

        2. 粘结碳纤布后表面处理:按正常工序粘结碳纤纤维布后,应在最后一道面胶涂刷后在其表面均匀点粘一层干净石英砂(石英砂40~70目,点粘应薄而均匀),并用辊筒碾平,待表面干透后方可进行涂料的涂刷。

        3. 涂料拌制:每次涂料配制前,应先将液料组分搅拌均匀。液料与粉料的配比按本产品要求进行,准确计量,采用搅拌器充分搅拌均匀,搅拌时间5min 左右,拌制好的涂料应色泽均匀,无粉团、沉淀。

        4. 涂料涂刷:涂层应分层多遍涂刷完成,至少应包括底层1遍、中层1遍(设计要求较高时中层宜2遍)、面层1遍,后遍涂刷应待前遍涂层表干不粘手后方可进行(推荐即使在夏季快干季节,间隔时间也不要低于1.5h)。当前遍涂刷施工完毕后,应检查涂层是否厚薄均匀,严禁漏涂,合格后方可进行后遍涂刷施工。底层与面层的配比为:A组分:B组分:自来水=1:(0.75~1): (0.5~0.75);中层的配比为:A组分:B组分:自来水=1:(1~1.25):(0.2~0.5)。涂刷工具可采用刷子或绒毛辊筒。辊涂时应来回多辊几次,以使涂料与基层之间不留气泡,粘结牢固。每遍涂刷应交替改变涂层的涂刷方向。在使用中涂料如有沉淀应注意随时搅拌均匀。

        5. 涂层养护:面层充分干硬后,先用雾化水养护2d(不宜直接晒水养护),再自然干燥养护14d以上才可接触明水。潮湿环境施工时,还应加强通风排湿。

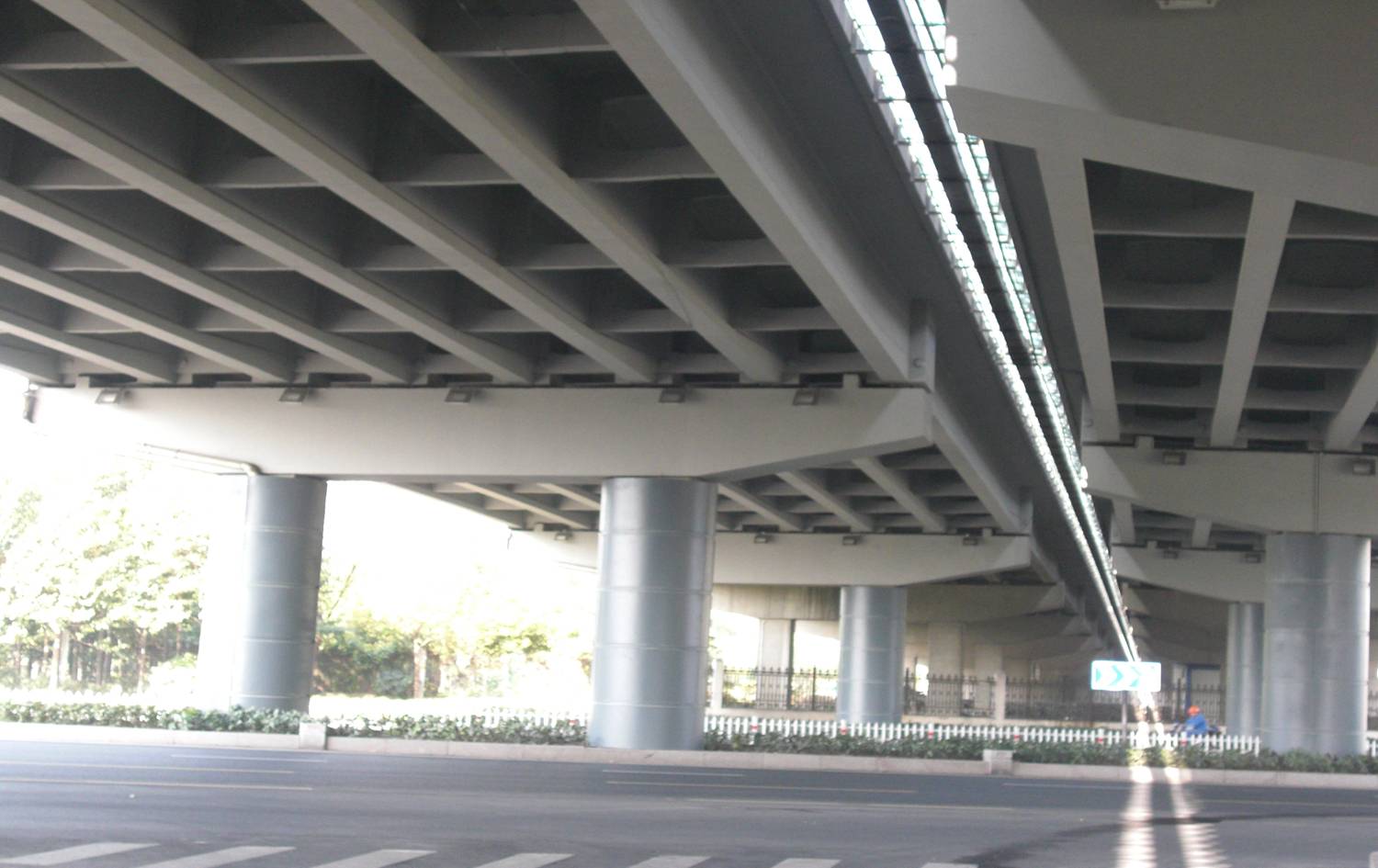

                 图1.  戚墅堰电厂冷却塔外壁CPC防碳化处理                                 图2  杭州绕城高速东线-下沙六号大桥CPC防护

五、用量

        涂层厚度1.2~1.5mm时,每m2组合用量约2.0~2.5 kg,A、B组分比例约为1:1(综合)。

六、性能
序号 项目 性能指标 技术指标
1 干燥时间(h) 表干时间 2
2 实干时间 4
3 拉伸强度(MPa) 1.5
4 断裂延伸性(%) 2.0
5 潮湿基面粘结强度(MPa) 1.0
6 不透水性(0.3 MPa,30min) 不透水
7 涂层耐久性(底层+中间层+面层的复合涂层) CO2的隔离性(R.H.70%20%CO2浓度,28d) 混凝土表面未见碳化
8 耐碱试验(饱和氢氧化钙溶液浸泡7d) 不粉化、不龟裂、不剥落
9 耐酸试验(1% H2SO4溶液浸泡7d) 不粉化、不龟裂、不剥落
10 耐盐试验(36%NaCl溶液浸泡7d) 不粉化、不龟裂、不剥落
11 耐湿热老化试验(1000h) 不粉化、不龟裂、不剥落
12 耐冻融循环试验(25) 不粉化、不龟裂、不剥落
13 抗氯离子渗透性(氯离子侵入试验30d后的透过量, mg/cm2·d) 5.0×10-3

七、注意事项

        1. 涂料施工时应避免阳光的暴晒或大风的吹刮,施工时气温应在0℃以上,不应在雨季中施工。
        2. 涂料配制量以实际面积计算,应随配随用以免结硬,涂料配制后一般宜在2小时内用完为宜。
八、包装与贮存
        A组分(液料):20kg/桶;B组分(粉料):40kg/袋。
        涂料保质期为半年。涂料应存放在阴凉、通风、干燥处,防止日晒雨淋,贮存温度5~35℃。


九、工程实例
        河南大唐安阳热电有限责任公司2×300MW热电联产项目冷却塔加固工程;河南巩义电厂冷却塔淋水支柱防腐;汉川庙头泵站防碳化处理;吉林龙潭热电厂66kV开关站支架防护;武汉大学珞珈山八角亭水塔防水;北京燕山石化东风220kV变电站混凝土高杆防护;海委漳河上游局河道管理三处大跃峰引渠渠首闸墩防碳化处理;潘家口水库防汛上坝公路晒河桥梁及闸墩防碳化处理;戚墅堰电厂冷却塔CPC防碳化;杭州绕城高速东线-下沙六号大桥CPC防护。


AC_FL_RunContent( codebase,http://download.macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=7,0,19,0 ,width,100% ,height,3 ,src,/skin/vista/light ,quality,high ,pluginspage ,http://www.macromedia.com/go/getflashplayer ,movie,/skin/vista/light );
?
相关产品推荐
