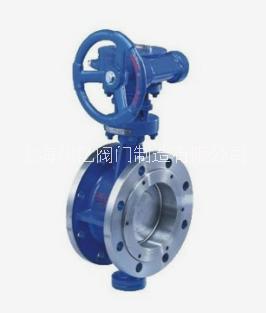

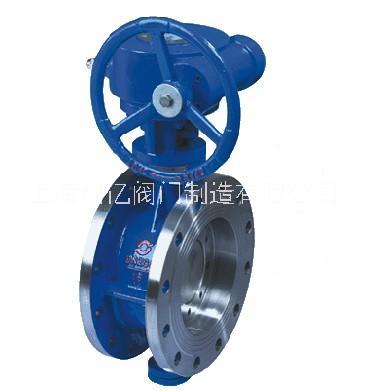

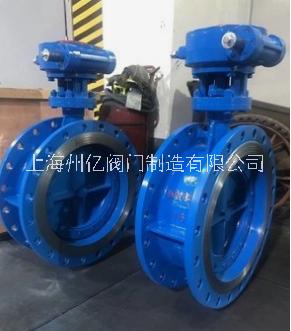

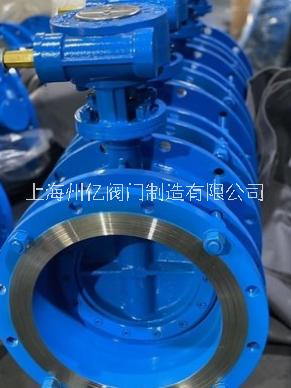

蜗轮硬密封蝶阀

D343H蜗轮硬密封蝶阀产品结构
        次硬密封蝶阀系列产品，系我公司新开发的长寿命、节能型蝶阀。其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。


D343H蜗轮硬密封蝶阀特点
       43H弹性硬密封蝶阀 采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能：
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏：
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。


D343H蜗轮硬密封蝶阀主要技术参考数

公称通径	DN（mm）	50-1600
公称压力	PN（MPa）	0.6	1．O	1.6	2.5	4.0
试验压力 （MPa）	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验Seal test	0.66	1.1	1.76	2.75	4.4
	气密封试验Ai rTest	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢：-29％-425％ 不锈钢：-40％-600％

D343H蜗轮硬密封蝶阀主要零件的材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
阀座密封圈	不锈钢、多层次、聚内脂、抗磨材料
阀杆	2Crl3、1Crl3不锈钢、铬钼钢2Crl3,1Crl3
填料	柔性石墨

 Dd3/643/9H/Y/F-40C.P.R.V系列法兰式多层次金属硬密封蝶阀

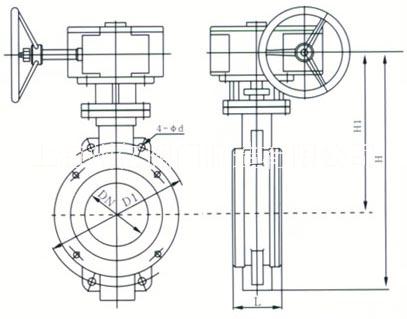

公称通径DN		结构长度（标准值）	外形尺寸（标准值）										连接尺寸（标准值）
			H	Dd373H			Dd673H			Dd973H			PN4.0MPa
毫米	英寸	L		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	120	380	270	280	625	250	170	565	250	255	200	160	8-18
100	4	127	138	420	270	280	645	250	170	600	250	255	235	190	8-22
125	5	140	164	460	380	420	675	250	170	640	250	255	270	220	8-26
150	6	140	175	555	380	420	715	450	220	705	300	315	300	250	8-26
200	8	152	200	760	400	425	800	450	220	115	300	315	375	320	12-30
250	10	165	243	830	400	425	850	450	220	945	300	315	450	385	12-33
300	12	178	250	895	450	560	925	560	280	1070	300	315	515	450	16-33
350	14	190	280	950	450	560	1035	650	280	1140	300	315	580	510	16-36
400	16	216	305	1190	535	580	1070	650	280	1210	300	315	660	585	16-39
450	18	222	350	1255	535	580	1190	650	280	1335	575	714	685	610	20-39
500	20	229	380	1305	535	580				1415	575	714	755	670	20-42

 欢迎您访问我们的网站，蜗轮硬密封蝶阀价格及其它信息，请联系客服。我们将竭诚为您提供优质的服务！您的满意，是州亿人永恒的追求！

订货须知：
一、①蜗轮硬密封蝶阀作用产品名称与型号②伸缩法兰蝶阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定伸缩法兰蝶阀作用型号，请按伸缩法兰蝶阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
