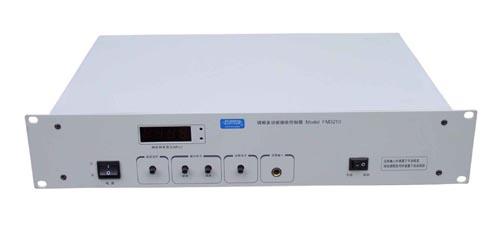

调频广播发射机

调频发射机说明

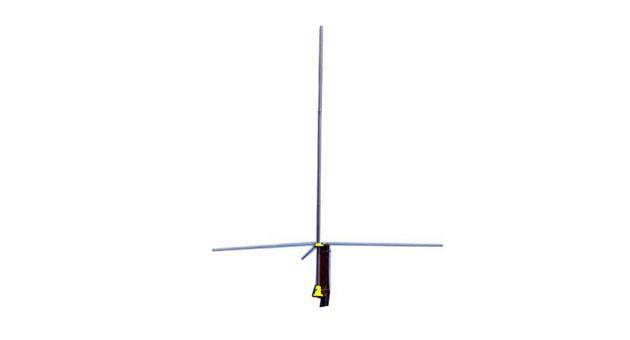

本调频广播发射机能够将音频信号转换成无线调频信号，通过天线发射传送到终端用户。前级调制采用数字频率合成技术，末级功率推动采用菲利浦和摩托罗拉功率管，使得本机具有高指标和高可靠性。 本机具有高保真音质，并以较低的噪声和较深的带外抑制来满足发射调频信号的要求。

调频发射机特点
采用了先进的数字频率合成技术，载频频率PLL同步锁相。
采用CPU微处理器，可预置并记忆频点，LED数码管同步显示输出频率。
大表头直接指示输出功率。
功率输出端具有开路和短路保护功能。
采用CPU微处理器对MIC、AUX、CD；STEREO/MONO状态直接控制。
独立话筒输入。
整机全固态化，功率管全部产品采用进口原装大功率管，可靠性高。
设置多级带通滤波器及低通滤波器，具有极高的谐波抑制度。

调频发射机技术参数
频率范围 87~108MHz 100kHz步进
输出阻抗 50Ω L16接头
非线性失真 ＜0.8%
音频输入电平 -6dBm~6dBm
频率响应 30Hz~15kHz±1dB
音频预加重 50us
信噪比S/N ≥56dB
立体声导频 19 kHz±1Hz（仅立体声机型具备）
立体声分离度 40 dB（典型值，仅立体声机型具备）
射频输出功率 10W/30W/50W可选
寄生输出 ≤-50dB
电源 AC220V±10% 50Hz, ≤100W
工作条件 环境温度为 -50C~+400C可连续工作
