I-1B系列浓浆泵性能参数安

厂商 :上海宝龙气动泵阀厂

上海 上海
  • 主营产品:
  • 隔膜泵
  • 自吸隔膜泵
  • 第三代气动隔膜泵
联系电话 :13681605770
商品详细描述

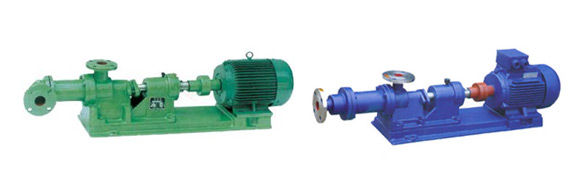

I-1B系列螺杆泵
上海宝龙生产的单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持 不变。压力稳定,因而不会产品涡流和搅动。 单螺杆泵被广泛用于各行业输送各类介质,恒压连续运行,无脉动,介质输送无破损,通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质:固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar,特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配,为您提供最佳使用方案。
广泛的材料选择:
针对不同的应用领域,选用不同的金属材料,从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶,如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质,可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时,可选用硬材质定子或刚性定子。各种轴封形式:按客户的要求,机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封;也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。
其它特性:
·最高吸上高度可6米水柱
·可双向旋转,双向输送(需配备反转定子)
·安装方式灵活
·运行顺畅、平稳、噪音低、无脉动、无剪切
·输送介质温度范围-20℃~+150℃
·单螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
我司是制造、设计、生产单螺杆泵的专业厂家。不同的螺杆泵其具体使用场合亦有所不同.
欢迎致电我公司将为您提供、解决螺杆泵的整体使用方案。


结构说明:


1 弯头接管 5 三通泵体 9 空心泵轴
2 直筒 6 石棉填料 10 泵座
3 橡胶管 7 填料压盖 11 销轴销帽
4 螺杆泵 8 绕轴 12 联轴器






性能参数

型 号

理论流量
QMPa
(m3/h)
流量
( T/时)
扬程
(m)
吸程
(m)
进出口径 转速
(r/min)
配用电机
(K/w)
工作压力
(kg/cm2
 老型I-1B1寸 1.8 1.1 30 2 25 960 2.2 3
 I-1B1寸 2.39 1.5 50 2 25 960 1.1 5
 老型I-1B1.5寸 4.8 3 80 2 40 960 3 8
 I-1B1.5寸 5.2 3.2 80 3 40 960 2.2 8
 I-1B2寸 8.85 5.6 80 3 50 960 3 8
 I-1B2.5寸 10.6 6.5 60 3 65 960 3 6
 老型I-1B3寸 15 10 60 3 75 960 7.5 6
 I-1B3寸 18.1 12 60 3 75 960 5.5 6
 I-1B4寸 24 16 60 3 100 960 7.5 6
 I-1B5寸 36 25 60 3 125 960 11 6
 老型I-1B5寸 27 19 60 3 125 960 11 6
 I-1B6寸 38 30 60 3 150 960 15 6

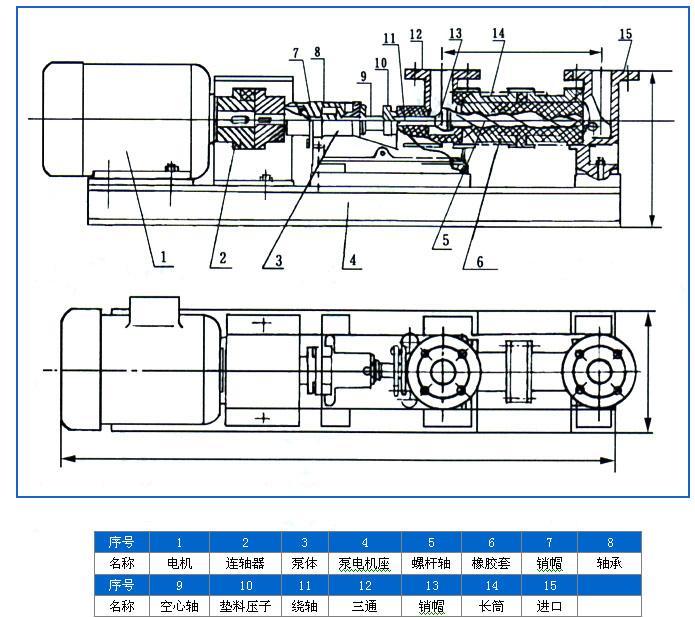

  I-1B系列浓浆泵(结构图)

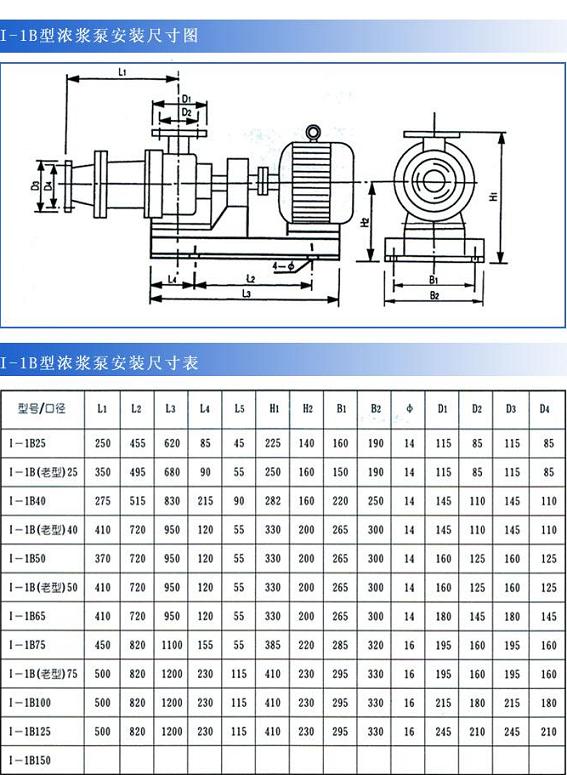

 I-1B系列浓浆泵(安装尺寸):
