紫外线消毒器安装使用注意事项
1.设备出厂时经过调试及压力测试，请放心使用。
2.指示灯介绍：
绿色指示灯亮，代表相对应的杀菌灯正常工作，绿灯不亮请检查相对应的杀菌灯是否正常工作，如果正常工作，代表指示灯已坏，切断电源，换上新的指示灯即可。如果杀菌灯已坏，相对应的指示灯不亮，切断电源，更换新的杀菌灯即可。
1.更换灯管时，将设备一端有连接线的黑色堵头轻轻拉开，把连接灯头与杀菌灯轻轻分离，取出灯管，把新杀菌灯换上，轻轻送入石英套管内，盖上黑色堵头，即可。没有必要时千万不要把两端印花螺母打开。防止漏水。
2、紫外线灯管如损坏或者在套管内破碎，有必要时将两端接线螺栓松掉取下，固定夹头松下即可取出灯管。
3、新管安装前，切勿用手直接接触玻璃管表面，可先用无水酒精用棉球擦净表面后装入。固定好灯管夹头和两端接线柱即可。
4、灯管外保护石英玻璃管如损坏可首先松开两端螺母，取出密封圈即可取出石英管。
5、新装石英管前也可先用无水酒精擦净放入，然后两端装入密封圈，压上螺母压盖。（注意压盖同心，不能与石英管接触以免碎裂）
6.众所周知紫外线对细菌，病毒有杀灭作用，在使用的过程中应避免我们的眼睛，皮肤接受到紫外线的照射而受到伤害，尽量不要看，或者戴上防紫外线的眼睛去看。
7.紫外线消毒器为卧式，杀死病菌速度快、速率高、效果杀，按水处置要求映射1秒钟后，就可杀水中病毒、杀死病菌率99.99百分之百。
8.水经紫外线消毒器映射后，不会变更其物理、化学性质，也不会引动污染。操作简单定期改易紫外线杀菌灯和清洗石英套管即可。
9.紫外线消毒器、重量轻、耗电少、生存的年限长、成本低，与其他杀死病菌办法相形具备显著的优良性，因为这个被广泛运用；
10.本设施由紫外灯、石英管、镇流器、封件、罐体、进水出水口等局部组成。
11，正常运行过程中，不要经过拔掉电源开关来休止设施办公，否则易引动中电。
12.电源线不要打结、拉伸、增大压力重物、高温加热，否则会引动电源毁坏。
13.紫外线消毒器不要自个儿自作主张维修设施，必须要专业电工维修。
14.紫外线消毒器不要用其它硬物撞击、击打设施体腔
15.维持设施体腔、扼制柜干燥、保洁，忌水滴滴入控制柜
16.设施体腔、控制柜近旁不要堆放杂物免得影响设施办公
17.紫外线消毒器不要在设施体腔、扼制柜上安放物件。
18.用户供给的电源必须要依照国度用电安全规定施行接地
19.假如显露出来异常现象时，请立刻截断电源休止运转。处于异常状况蝉联运转会引动中电及火灾等严重意外

20.设施每运用4-5周后，就要对设施施行查缉，注意有无下面所开列异常事情状况
1.电源线或插头异常发热，有烧焦气味。
2.管道烧焊局部，接口局部，石英管两头是否漏水。
3.控制柜指使灯、灯管是否正常亮起。
4.杀死病菌率低。
5.其它异常或故障。
紫外线消毒器的安装
1、注意事情的项目：本装置水没有危险装在室内，将支架固定指定的基础或办公台上，背景相对湿润程度半大于40℃，无腐蚀性气体、无导电尘土、无猛烈震荡和冲击。
2、紫外线消毒器安装：本产品为管道式，两个水口可依据管线走向任选一个作为进水口，一个作为出水口，可依据用户需求安放卧式和立式，为易于改易灯管和石英管一侧要留有1.2m的空间。产品安装后先通水尝试，不能漏水，而后敞开电源，当明确承认灯管亮3-5分钟后，先打出水阀门、后敞开进水阀门，这时本机器着手运行。
3、紫外线消毒器保护：
1、石英管的拆卸：
先关闭电源，敞开消毒器两侧护盖，抽取灯管，卸下两端压盖，抽取水封座内的“O”型胶圈，再慢慢抽出石英管。
紫外线消毒器
2、石英管的组装：
公作担任职务的人不要直接用手接触石英管外表，免得弄脏而影响公开度，将石英管对正两端水封孔位，插进去石英管，两端余量。
要对等，套入“O”型胶圈，慢慢平均拧紧压盖，力量不可以过大，免得导致石英管出现裂缝，然后作通水尝试，如有漏水可再轻轻拧紧压盖，至不漏水截止，新设备运行前，必须把系统内的生产垃圾清理干净，防止生产垃圾打坏石英套管，最终装上灯管就可运行了。

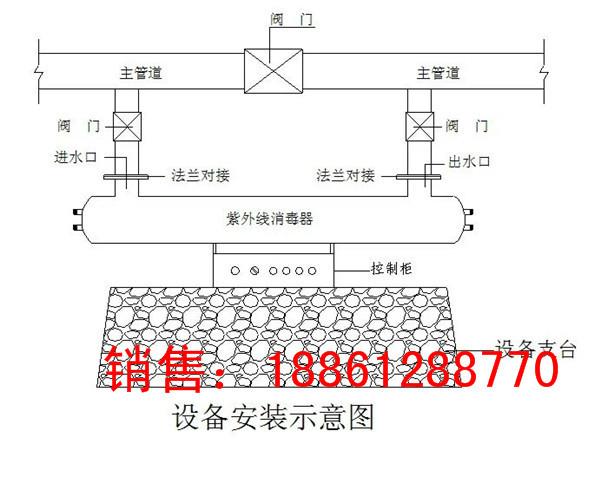

设备安装图
紫外线杀菌消毒器
|
概述
紫外线是电磁波的一种，原子中的电子从高能阶跳到低能阶时，会把多余能量以电磁波释出。电磁波的能量越强，波长越短，人类肉眼能看见的波长400nm-780nm（1nm=10-9m），对肉眼来说，400nm的电磁波显示成兰色、紫色，780nm的电磁波显示成橙色、红色。紫外线是指波长比400nm还短的电磁波，因其光谱在紫色区之外，故名为紫外线（Ultraviolet，简称UV）。紫外线通指是波长在100-400nｍ的电磁波，人的眼睛不能看到紫外线。 紫外线是一种肉眼看不见的光波，依据不同的波长范围，被隔分成A、B、C三种波段，其中的C波段紫外线波长在240-270mm之间，为最有效的杀菌波段，波段中之波长最强点是253.7nm。
现代紫外线消毒技术是基于现代防疫学、光学、生物学和物理化学的基础上，利用特殊设计的高效率，高强度和长寿命的C波段紫外线发生装置，产生的强紫外C光照射流水（空气或固体表面）中的各种细菌、病毒、寄生虫、水藻以及其它病原体受到一定计量的紫外C光辐射后，其细胞中的DNA结构受到破坏，从而在不使用任何化学药物的情况下杀灭水中的细菌、病毒，以及其它致命病体，达到消毒和净化的目的。
|
|
工作原理
细胞繁殖时，DNA中的长链打开，打开后每条长链长的A单元会寻找T单元连合，每条长链都可复制出与刚分离的另一条长链同样的链条，恢复原来分裂前的完整DNA，成为新生细胞的基础。波长在240-270nm的紫外线能打破DNA生产蛋白质及复制的能力。细菌病毒的DNA、RNA受破坏后其生产蛋白质的能力和繁殖能力均已丧失，从而在不使用任何化学药物的情况下杀灭水中的细菌、病毒，以及其它致命病体，达到消毒和净化的目的。。
|
|
应用范围
1.食品加工、工业水体消毒，包括果汁、牛奶、饮料、啤酒、实用油、及各类罐头、冷饮制品等用水消毒。
2、医院、各类实验室用水消毒，以及高含量致病体废水消毒，电子工业用超纯净水。
3、饮用水消毒，包括居民住户大楼、小区、办公大楼、旅馆、餐馆、自来水厂等。
4、水产加工净化消毒、贝类净化消毒、鱼类加工净化消毒等。
5、城镇污水消毒，最大处理量可达每天100万吨以上。
6、冷却水消毒，包括火电、核电站冷却水、工业生产冷却水、中央空调系统冷却水。
7、生物、化学制药、化妆品生产用冷却水，军事营区、野外供水系统。
2.海水、淡水育苗、养殖（鱼、鳗、虾、鲍鱼、贝壳类等）用水，总处理水可达每天20万吨以上。
|
|
使用效果
1、经紫外水消毒系统处理过的海水、淡水或者其他水体，其各式病毒、杀菌率可达到99.99%以上。
2、在水体病毒、细菌除去率达99.99%以上前提下，每吨水处理成本在4厘至此1分钱人民币（取决水体干净程度）。
3、提高海水、淡水育苗，养殖成活率达到50%以上（取决无消毒时的存活率）
4、 在不改变各种饮料以及其它流体食品的原有成份，味道和颜色的前提下，病细菌等致病体除去率可达99.99%以上。
5、对游泳池水采用紫外线前消毒处理，水中加氯含量可降至0.5毫克/升对病毒、细菌除去率达99.99%以上。
6、对城镇污水消毒，细菌总量降至100个/100ml以下，大肠杆菌10个/100ml以下。分类：
（1）按处理对象来分，包括污水处理、城市供水处理、生活饮用水处理、纯净水处理等。
（2）按作用原理来分，有消毒、杀菌、光分解及其他光化反应。
（3）按使用方法来分，有直接把灯放在水中，称为浸没式；紫外线灯放在套管里使用，称为过流式；目前主流产品采用的过流式。
（4）对于高档紫外线消毒产品，过流式杀菌系统消毒方法不仅复杂，还需要配备复杂的控制系统，如紫外线强度检测仪、时间累时器、紫外线灯监控、故障报警、自动声光报警系统。（选配）
优势：
2013年初我司推出大功率高端紫外线杀菌灯与普通低压灯管对比：
（1）和传统紫外灯相比，其独特的镀膜涂层保证不会发生石英玻璃的透射损失，使用寿命最高可达16000小时，此时UVC的输出功率仍可达到初始紫外功率的85%。
（2）由于其高功率和长寿命，能耗和维修周期都大大缩短。高效率，长寿命和低操作成本，会成为一种可替代中压灯的经济的选择。它们能节约能量，并仅产生极少热量。
（3）紫外输出10倍于一般低紫外灯，工作温度可高达90°，紫外线输出最高可达到16000小时的超长寿命。使用较少灯管就可达到杀菌效果，降低初装和成本费用。
小结
紫外线杀菌技术开始逐渐的取代或半取代传统的化学消毒方法，除了投资和运行成本上占优势外，还有以下的特点：
（1）属于物理消毒方法，在确保消毒效果的同时，不伴生有毒有害的消毒副产物；
（2）对于一些化学消毒方法无效的微生物，紫外线具有高效的杀菌效率；
（3）占地面积小，系统结构紧凑，潜在风险小，确保操作人员安全。
随着人们生活水水平的进一步提高，健康意识的加强，紫外消毒技术在饮用水中的应用会越来越普遍，这同时也能促进西安紫外线杀菌器技术的进一步发展和产品的革新。
消毒技术的另一个重要应用就是再生消毒处理，也是过流式消毒标准最为严格的一类处理。生活饮用水、高层建筑、医院、工厂的贮水池;食品、饮料等行业的生产用水，以及江河、湖泊、地下为水源的供水系统，均需安装紫外线消毒处理。
技术参数
|
|
项目
|
消毒水量(T/H)
|
功率(W)
|
进出水管
(公称/英制)
|
系统耐压(Kg/cm2)
|
紫外灯故障报警系统
|
反应器尺寸(cm) 长×宽×高
|
控制柜尺寸(cm)
|
地脚螺丝(cm)
|
运输重量(Kg)
|
|
SDCn-005
|
0.3
|
16
|
1/2"
|
6
|
有
|
30×6×11
|
|
|
5
|
|
SDCn-008
|
1
|
25
|
1/2"
|
6
|
有
|
47×6.3×11
|
|
|
10
|
|
SDCn-050
|
2
|
40
|
1"
|
6
|
有
|
100×9×20
|
Φ8.9×25
(直径×长)
|
69×4×Φ1
|
25
|
|
SDCn-150
|
6
|
80
|
1+1/4"
|
6
|
有
|
100×11×23
|
69×4×Φ1
|
30
|
|
SDCn-200
|
8
|
120
|
1+1/2"
|
6
|
有
|
100×15.9×30
|
Φ8.9×45
(直径×长)
|
69×7×Φ1
|
35
|
|
SDCn-300
|
12
|
160
|
2"
|
6
|
有
|
100×15.9×32
|
69×7×Φ1
|
40
|
|
SDC-050
|
2
|
40
|
DN25/1"
|
6
|
有
|
100×8.9×30
|
25×30×12
(宽×高×厚)
|
60×4×Φ1
|
45
|
|
SDC-150
|
6
|
80
|
DN32/11/4"
|
6
|
有
|
100×10.8×30
|
60×4×Φ1
|
50
|
|
SDC-200
|
8
|
120
|
DN40/11/2"
|
6
|
有
|
100×15.9×40
|
60×7×Φ1
|
60
|
|
SDC-300
|
12
|
160
|
DN50/2"
|
6
|
有
|
100×15.9×40
|
60×7×Φ1
|
70
|
|
SDC-360
|
15
|
200
|
DN65/21/2"
|
6
|
有
|
100×15.9×40
|
50×78×25
(宽×高×厚)
|
60×7×Φ1
|
120
|
|
SDC-500
|
20
|
240
|
DN65/21/2"
|
6
|
有
|
100×21.9×50
|
60×11×Φ1.2
|
130
|
|
SDC-600
|
25
|
280
|
DN80/3"
|
6
|
有
|
100×21.9×50
|
60×11×Φ1.2
|
140
|
|
SDC-700
|
30
|
320
|
DN100/4"
|
6
|
有
|
100×21.9×50
|
60×11×Φ1.2
|
150
|
|
SDC-1000
|
40
|
360
|
DN100/4"
|
6
|
有
|
100×21.9×50
|
60×11×Φ1.2
|
160
|
|
SDC-1200
|
50
|
400
|
DN125/5"
|
6
|
有
|
100×21.9×50
|
60×11×Φ1.2
|
180
|
|
SDC-1500
|
60
|
420
|
DN150/6"
|
6
|
有
|
170×27.3×57
|
120×16×Φ1.4
|
210
|
|
SDC-2000
|
80
|
560
|
DN150/6"
|
6
|
有
|
170×27.3×57
|
120×16×Φ1.4
|
220
|
|
SDC-2500
|
100
|
700
|
DN150/6"
|
6
|
有
|
170×27.3×57
|
60×128×30
(宽×高×厚)
|
120×16×Φ1.4
|
275
|
|
SDC-3000
|
125
|
840
|
DN150/6"
|
6
|
有
|
173×27.3×57
|
120×16×Φ1.4
|
300
|
|
SDC-4000
|
150
|
1120
|
DN200/8"
|
6
|
有
|
173×32.5×65
|
120×20×Φ1.6
|
325
|
|
SDC-5000
|
200
|
1400
|
DN200/8"
|
6
|
有
|
173×37.7×72
|
120×22×Φ1.6
|
350
|
|
SDC-7000
|
300
|
2100
|
DN250/10"
|
6
|
有
|
175×42.6×80
|
120×24×Φ2.0
|
400
|
|
SDC-10K
|
400
|
2520
|
DN250/10"
|
6
|
有
|
176×52.9×95
|
60×150×40
(宽×高×厚)
|
120×28×Φ2.2
|
475
|
|
SDC-15K
|
600
|
3080
|
DN300/12"
|
6
|
有
|
176×78×110
|
120×32×Φ2.4
|
600
|
|
SDC-20K
|
800
|
3920
|
DN350/14"
|
6
|
有
|
确定
|
确定
|
确定
|
确定
|
|
SDC-25K
|
1000
|
4760
|
DN350/14"
|
6
|
有
|
确定
|
确定
|
确定
|
|
|
|
|
|
