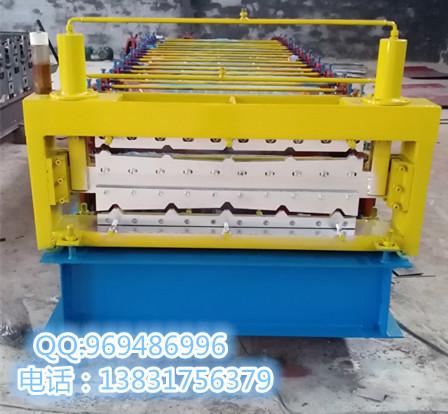

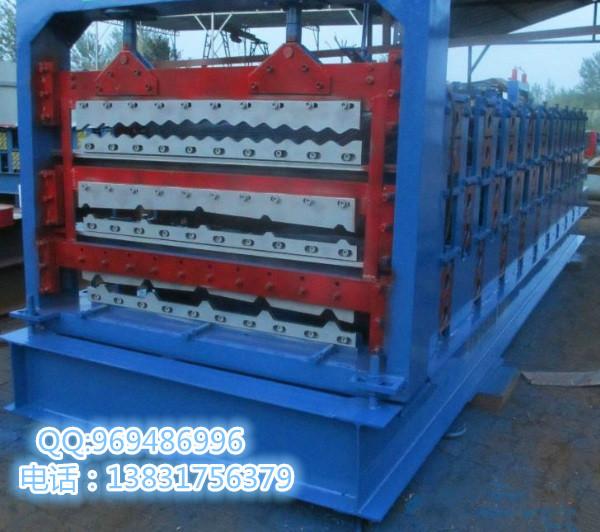

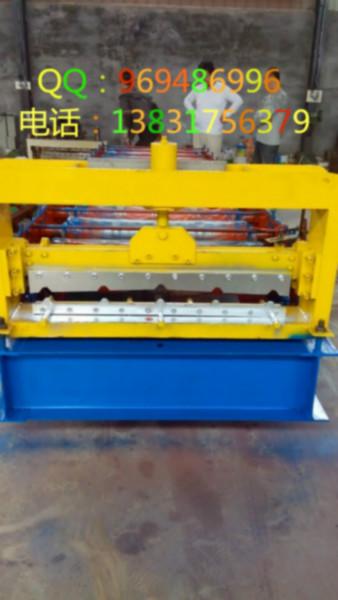

860彩钢压瓦机

860压瓦机，彩钢瓦设备。







设备总长      5.8m     宽度      1.3m     高度      1.2m。



电机功率      3Kw+3Kw    工作电压      380V     生产速度      8米/分。



整机成型轴   共计11排轴 传动方式      6分链条传动      压型轮   表面硬镀铬。



设备重量      2.2T      设备底架      250号H钢   压型轴径      ?70mm

 。

最大误差      主机成型排数多，性能稳定，最大长度误差为±2mm。



版型宽度      有效宽度860mm  展开宽度1000mm 峰高21mm  峰距215mm

 。

轴直径材质   轴￠70  材质  45#钢调质。



设备组成      压型主机、进料平台、液压系统、电脑控制系统、钢板成型剪切装置。



数控系统      主控系统采用美国爱特梅尔系列控制芯片, 国产液晶显示屏，继电器为日本欧姆龙或松下，国产低压电器。



计数器   采用国产光电旋转编码器, A40S6-600-2-12-ACP。



压型      3Kw泵站、压型设备、剪切设备。



切断方式      液压切断功率3KW，80×100的油缸两个，刀片Cr12淬火

 。

保修期   12个月。
