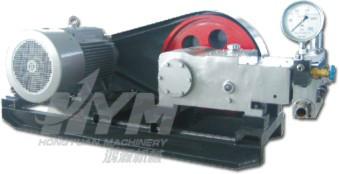

大流量试压泵

一、       大流量试压泵的安装

设备的精心安装和施工，是保正设备长期无故障运转的重要步骤之一。泵的设备，除了液力端高压部分分配有安全阀之外，（安全阀主要用来防止液力系统中压力过高，从而造成泵的超压运转）还要对设备以后在运转、维护、检查等过程中所需的安全防护装置予以足够重视，（如扶手、支架、防护罩等）以免发生不必要的人身伤亡事故。

建议在可能的情况下安全防护装置与设备的安全报警装置进行连锁，任何一个影响运转或对人身产生危害的情况一旦发生，设备的动力将被切断，强迫运转停止。直到重新修复防护装置与安全装置，才能恢复动力和供应，泵重新投入运转。

1、基础

1.1基础的施工设计必须根据设备的使用单位所在地的土质而定。

1.2基础必须有足够的强度。大小，以保证设备就位后不下沉，设备不弯曲、变形。

1.3基础施工必须水平，以免设备安装就位后倾斜。发现倾斜应立即停止纠正。倾斜的安装不利设备的润滑，还会引起设备在运行中产生其他附加应力。

1.4要考虑一旦固定在基础上后，在以后的维护检修、检查时，与周围设备或装置间的距离。也就是说，基础设计的位置，要为方便日后的检修、检查，周围留有足够的空间。

1.5为避免环境污染，基础设计、施工同时要考虑泵的泄漏、冲洗液的储存或排放管。

2、设备安装

2.1设备正确就位在基础上之后，在拧紧地脚螺栓的同时，不要忘记拧紧防松螺母，以防设备与地脚螺栓间产生松动。

2.2泵和原动机连接的精确调整是最重要的。

2.3在安装大、小皮带轮时要校正皮带轮的对准度

2.4有公共底架（撬装）的泵，制造厂家在出厂试车时，已对皮带的张力做了校正，但由于运输或吊装过程中，底架可能发生变形，因此，用户应在设备就位于基础上之后，必须重复检查皮带的张力。

2.5设备运转一段时间（约三个月左右），应重新按2.3条内容进行校正。校正后，可在泵、减速器、原动机的底脚板外侧面处焊上定位块，这样做的目的是：一可以避免部件之间的相对位移，二可以使日后大修复位安装十分方便。

2.6泵的旋转方向必须正确，否则会对泵带来不良后果。一般在泵的皮带罩上都标有旋转方向。如果没有泵旋转方向的标志，可采用下述方法来确定：面对泵的液力端，从泵的右侧观看，曲轴旋转方向应为逆时针。

3、吸入管道的配置

3.1单作用的往复泵在吸入口，应该为净正吸入压力，这样可帮助液体及时充满阀腔。避免和减少由气蚀而引起的不稳定运行。泵的输送介质不同，吸入净正压力也不同。配管时，必须保证吸入净正压力达到泵的技术参数要求的数值。增加供液槽的液位高度，用灌注泵送液等方法均可提高吸入净正压力。

3.2吸入管的管径应该不小于泵的入口孔的孔径。液体在吸入管线中的流速应小于0.8/S，对于带悬浮颗粒的流体，为防粒子沉淀，其流速可以高些。

3.3如果需要安装吸入稳压器，应尽可能安装在靠近泵的入口处。

3.4在吸入管线安装一只阀门（如闸阀、蝶阀、球阀），阀的通经不能使流体产生节流作用，否则会使泵吸入不良。

3.5在吸入管线的最低位置处要装一只放水阀。最高位置处安装一只放气阀。

3.6如有要求的话，可在靠近泵的进液口处安装压力表和最低吸入压力报警装置。3.7在吸入管线中不能设置任何调节和节流装置。

3.8如果需要一个集水器作为多台泵的公共吸入口，那么从供液槽到集水器的总管内径的横截面积必须大于或等于从集水器到各台泵进液口的各分管内径横截面积之和。这种配管方法，我们不推荐。

3.9在整个吸入管线上，必须安装足够的管夹和支撑架，这有助于消除管道的振动和变形。安装多少个支撑架视配管具体情况而定。

4、排出管道的配置

4.1排出管道内径不小于泵的排出口管径。

4.2靠经泵的排出口处不要安装任何弯头。在排出管道的转弯处，弯头应大于90°，否则会增加流体阻力。配管应尽可能短而直。

4.3如果需要安装出口稳压器，应尽可能靠近泵的出口处。在排出管线中，管线是畅通的，任何阀都是全启式的。

4.4安装一根旁路管线，以满足设备进行空载起动和泵在加载前润滑系统的充分循环。

4.5在排出管线的最低位置处安装一只放水阀，在最高位置处安装一只放气阀。

4.6泵的排出口附近安装一只压力表，如系统有要求，可安装高、低压力报警装置，先报警然后延时停车，保护设备。

4.7整个排出管线上，必须安装足够的管夹和支撑架，这有助于消除管道的振动和变形。安装多少个支撑架，视配管具体情况而定。

二、大流量试压泵动力端润滑

   良好的润滑是动力端长期、可靠运转的保证，而合适的油品、油量、油路畅通是良好润滑的保证。

   动力端各摩擦副靠飞溅和刮油水润滑，刮油槽与油环间的间隙应＜0.5mm。机座内腔下部作为油池。润滑油位由油标显示。

   润滑油油品规定为L-AN68机械油，油量约需8升。润滑油油温最高不允许超过75℃。

   新泵或动力端经过大修的泵，在运转30天后，应更换润滑油。以后维护保养方法，请阅泵的日常维护章节。

三、大流量试压泵泵开车前的准备工作

   对安装就位的泵，在开车前进行仔细认真的检查可以避免和减少对设备不必要的损伤和事故。本说明书提供通常准备工作指南。

1、检查设备的任何损伤和缺陷，当确认这些损伤和缺陷会给开车带来不良后果时，应首先采取措施排除。

2、检查安全阀（或安全溢流阀）、防护罩是否齐全、可靠。压力表开关是否打开。

3、对有隔爆要求的设备区，要检查设备是否隔爆，隔爆组别相符否。

4、液力端的法兰螺柱（或螺栓）是否拧紧到规定拧紧力矩。

5、曲轴的旋转方向是否正确。旋转方向反了，对设备不利。

6、对贮藏时间超过6个月的泵，应打开动力端的机盖，拆卸液力端的进、排液阀和柱塞，检查有无锈蚀和污物、杂物。如需清洗，应采用无毒和不易爆炸的溶剂。如煤油、机器清洗剂等。擦洗动力端油池，忌用棉纱、回丝，应用毛刷或布。

7、按本说明书动力端润滑部分所指出的油品、油量，从通气帽口加入润滑油，直至油标所示的规定油位。

四、大流量试压泵的操作

开车前的准备工作完成后，就可着手开车。下面是开车的步骤。

1、如果泵配备有一个独立的外部的驱动的润滑系统，则应首先驱动润滑油泵，如果泵配有一个与曲轴联动的润滑系统，则应首先拆掉动力端的检查门盖或机盖，把适量的润滑油加到动力端的各摩擦副表面和储油槽中，再盖好检查门盖或机盖。

2、用人力转动曲轴一整转以上，确认所有运动零、部件无阻碍和卡塞。

3、打开出口管道上的旁路阀。

4、打开进液总管上的阀

5、打开排液管线上的阀门，慢慢关闭旁路阀门，使泵逐渐升压。完全关闭旁路阀，泵投入负载运行。

注意：新泵或经大修的泵初次投入负载运转后，应认真观察泵的进、出口压力，泵有无异常，不均匀的声响，润滑系统的油压、油温，变矩器的油温、油压，各固定密封有无泄漏，各动密封处的泄漏情况，泵出口压力的波动，管线和泵有无异常振动等。

停车步骤

泵停车前，必须先将泵的负荷（即排出压力）卸掉，使泵转入空载运行，这是泵停车操作中最重要的一点，（紧急停车除外）。下面是泵停车的通常顺序。

1、打开卸压阀，使泵转入空载运行

2、切断泵的主电动机的电源，使泵停转。

3、待泵停转后关闭排液管道上的闸阀和卸压阀。至此，停车操作结束。
