沧州大口径绝缘接头

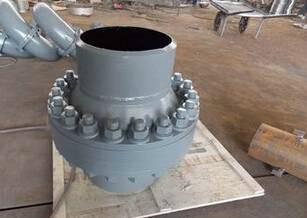

大口径绝缘接头

产品概况：大口径绝缘接头是极保护绝缘接头 一种高强度钢轨绝缘接头，是在相接两钢轨端部放置轨端绝缘件，而槽型绝缘板夹装在接头两侧，两块加强型鱼尾板安装在绝缘板的凹槽内，然后用高强度螺栓贯入接头预留孔拧紧而成。第一种绝缘板是网状玻璃布槽型绝缘板，主要应用于燃气输配管线和燃气调压、计量、存储等设备之间，其主要作用是将燃气输配管线的各段间、设备与管线间相互绝缘隔离，保护其不受化学腐 蚀，延长 管线和设备使用寿命。产品符合SY/T0516-1997《绝缘法兰设计技术规定》标准。其中一个短节端部内侧表面被加工呈齿形，密封绝缘组合件的形状与其匹配。该短节延伸端被锻压成型后，则形成整体式接头。第二种型式与本标准第卡箍型绝缘接头：卡箍型绝缘接头有两个带凸缘的短节，其中一个凸缘的背面被加工成斜面。两凸缘接触面处，通过O形圈和绝缘环实现密封和绝缘。上下卡箍用连接螺栓把两凸缘接合成一体，通常螺母需通过焊在卡箍上的耳片施加压力。

缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。

目录

1简介

2技术参数

3质量要求

4分类

5构造和原理

6安装要求

7U性密封系统

1简介编辑

绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。

2技术参数编辑

使用寿命：与管线相同； 适用介质：油、气、水、化工原料、矿浆适用。

3质量要求编辑

绝缘强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。
