BS 5467 铠装电力电缆三芯600/1000 V，多股铜导体
应用

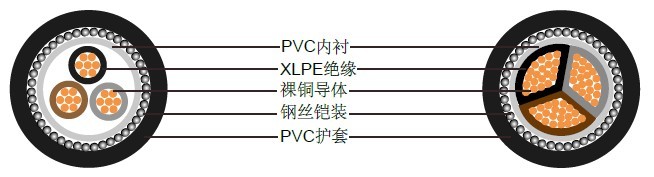

结构
技术参数
电缆参数
标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装 直径
标称护套厚度
标称外径
标称重量
挤出型内衬
带状内衬
mm?
No./mm
mm
mm
mm
mm
mm
mm
kg/km
3x1.5
7/0.53
0.6
0.8
0.9
1.3
12.6
-
340
3x2.5
7/0.67
0.7
0.8
0.9
1.4
14.1
-
408
3x4
7/0.85
0.7
0.8
0.9
1.4
15.3
-
498
3x6
7/1.04
0.7
0.8
0.9
1.4
16.6
-
600
3x10
7/1.35
0.7
0.8
1.25
1.5
19.5
-
915
3x16
7/1.70
0.7
0.8
1.25
1.6
21.6
21.6
1130
3x25
7/2.14
0.9
1
1.6
1.7
26.7
26.3
1710
3x25*
7/2.14
0.9
1
1.6
1.7
23.6
23.2
1710
3x35
7/2.52
0.9
1
1.6
1.8
29.4
29.0
2100
3x35*
7/2.52
0.9
1
1.6
1.8
25.7
25.3
2100
3x50*
19/1.78
1.0
1
1.6
1.8
28.5
28.1
2450
3x70*
19/2.14
1.1
1
1.6
1.9
32.2
31.8
3120
3x95*
19/2.52
1.1
1.2
2.0
2.1
37.0
36.2
4310
3x120*
37/2.03
1.2
1.2
2.0
2.2
40.4
39.6
5160
3x150*
37/2.25
1.4
1.4
2.5
2.3
45.5
44.3
7160
3x185*
37/2.52
1.6
1.4
2.5
2.4
49.8
48.6
8600
3x240*
61/2.25
1.7
1.4
2.5
2.6
55.1
53.9
10755
3x300*
61/2.52
1.8
1.6
2.5
2.7
60.2
58.6
13080
3x400*
61/2.85
2
1.6
2.5
2.9
66.6
65.0
15810
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下
导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm? to 16mm?: 6 x 外径
25mm? and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
三芯600/1000 V，多股铜导体
* 扇形多股导体(2类)
