一、产品简介:
1.产品为24V-48V供电,支持1236供数据,4578供电,自动降压12V,2A直流电输出,自动匹配2A以下的所有受电设备,适用各种监控网络摄像机,及其它网络设备!可以搭配开关电源和不带POE的普通交换机配合使用,实现POE供电功能,以下为连接图

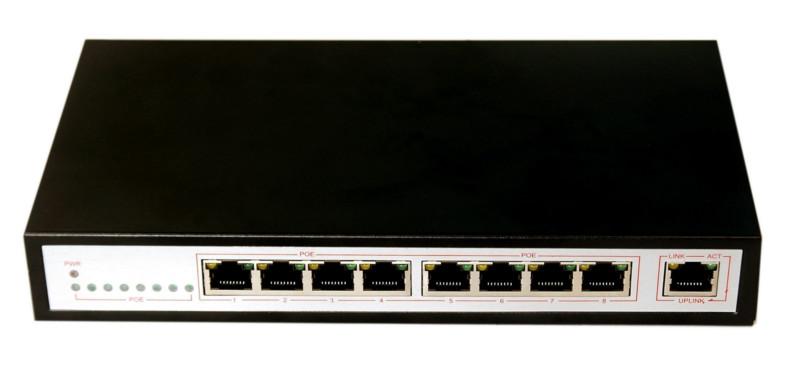

注:黑色为普通交换机。
二.产品参数:
1、安全:拥有完善的短路和过载保护电路
2、尺寸:标准防水型设计
3、集成网络滤波器,适合所有IPC模组
4、稳定:AKros AS1138最新方案设计,芯片支持防雷,稳定性高
5、兼容性:支持非标End-span(1,2+/3,6-)与非标Mid-span(4,5+/7,8-)两种供电模式
6、宽温工作:-25°到75°稳定工作(高低温测试-30°到85°)
二、应用领域:
IPC网络摄像机IP电话,无线AP等POE设备。
三、主要参数:
序号 |
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
1 |
输入电压 |
Vin |
13 |
48 |
57 |
V |
2 |
输出电压 |
+VDC |
11.8 |
12 |
12.1 |
V |
3 |
输出电流 |
PWR |
|
1 |
2 |
A |
4 |
存储温度 |
Tj |
-40 |
25 |
120 |
℃ |
5 |
工作温度 |
Tstg |
-25 |
25 |
75 |
℃ |
(1)典型值为25℃,48V供电环境下测量值,仅用于参考设计
(2)建议负载值不要超过2400mA(包含IR-cut切换),以适应不同环境
