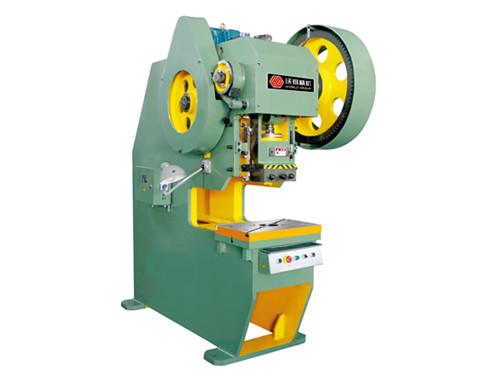

J21-160开式固定台压力机

厂商 ：福建省鑫玛特机械设备有限公司

福建 泉州市
  • 主营产品：
联系电话 ：18359553269
商品详细描述

J21系列开式固定台压力机的性能特点
1.此系列压力机是通用型开式固定台曲柄压力机。 其中J21-80T采用整体铸件机身，刚性离合器，并采用弹簧式平衡结构，工作平稳可靠。
2.J21-125T是J23-125T的变形产品,采用整体铸件机身,不可倾,斜齿轮传动,刚性离合器。
3.J21Z-125T,J21Z-160T和JD21-200T采用干式摩擦离合器,可以使滑块急停在任意位置,同时可实现单次、寸动、连续操作，有利于随时调节模具位置，提高加工精度；整机采用进口PLC集中控制，并配有安全双联阀和平衡缸，工作平稳可靠；并可配光电保护装置，属安全型压力机。



福建省鑫玛特机械设备有限公司主营设备： 钣金机床：QC12Y/QC12K系列液压摆式剪板机、QC11Y/QC11K系列液压闸式剪板机、WC67Y/WC67K系列液压板料折弯机、RHZ系列数控转塔冲床、XD系列下传动折弯机、RKC系列数控开槽机、W11系列卷板机、YTD32系列四柱液压机、YTD42系列单柱液压机、J21/23系列机械压力机、高速、气动压力机等。


技术参数

技术参数 单位 Unit J21-80 J21-125 J21Z-125 J21Z-160
滑块公称压力 KN 800 1250 1250 1600
公称力行程 mm 7 8 8 8
滑块行程 mm 120 150 150 160
行程次数 times/ 40 35 35 35
min
封闭高度 mm 330 370 370 400
封闭高度调节量 mm 80 100 100 110
滑块中心线至机身距离 mm 330 390 390 390
立柱距离 mm 420 550 550 625
滑块底面尺寸 左右L×R mm 400 540 540 580
前后F×B mm 360 480 480 520
模柄孔尺寸 直径 mm 50 60 60 70
深度 mm 70 75 75 80
工作台尺寸 左右L×R mm 920 1090 1090 1140
前后F×B mm 610 720 720 740
落料孔直径 mm 180 180 180 160
工作台板厚度 mm 90 130 130 150
工作台离地面距离 mm 900 900 900 900
外形尺寸 左右L×R mm 1960 2550 2100 2340
前后F×B mm 1630 1790 1890 2100
高 mm 2900 3750 3625 3930
地脚螺拴距离 左右L×R mm 1125 1415 1415 1550
前后F×B mm 880 1290 1290 1380
电动机功率 KW 7.5 11 11 15
重量 KG 5800 11500 11900 16360
