被动式房屋

这套德国独立小住宅的建造特点：

1、一层半结构，附属有方柜形成品车库。

2、下部结构形式为现浇钢筋混凝土筏板基础。

3、预制成品木结构大板，框架中间，填充玻璃纤维保温材料，使用防火纸面石膏板钉贴里侧，木结构墙体大板、楼层大板、屋顶大板，均由工厂加工生产，运输到施工现场，使用起重机械设备吊装搭建。

4、屋顶安装瓦片屋面，局部屋面安装太阳能电池板发电系统。

5、室内安装德国vaillant牌中央空调系统。

6、室外附近地面钻有地源热泵井源，室内安装地源热泵系统，采用地板采暖。

7、木结构墙体的外侧，砌筑实心粘土砖非承重保护性墙体。

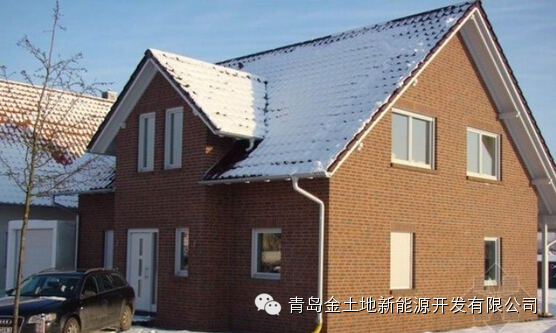

使用中的独立小住宅一角外观

独立小住宅正面，图中左侧，白色的部分，为独立车库。

从外观看起来，独立小住宅，好似是属于粘土砖块砌筑墙体建造的，而实际上，独立小住宅的内部承重结构确实木结构的。木结构构件，全部由工厂预制，现场装配搭建独立小住宅的内部承重骨架，最终外侧，砌筑仅起围护性作用的粘土砖墙体。

以下展示其建造过程：

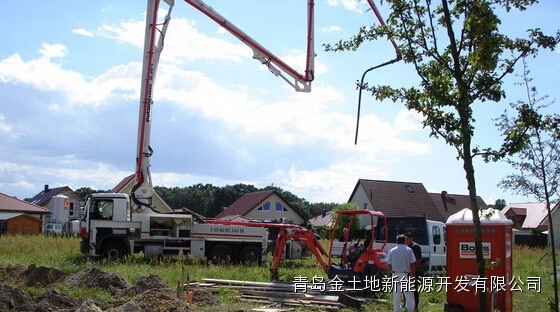

大型混凝土泵车和混凝土搅拌车，在施工现场。

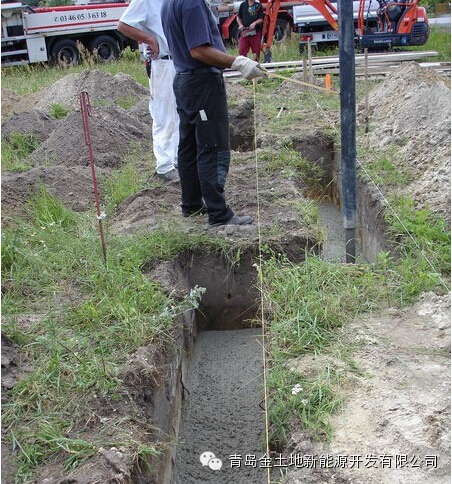

筏板型基础下部的条形基础位置，正在现场灌注混凝土。

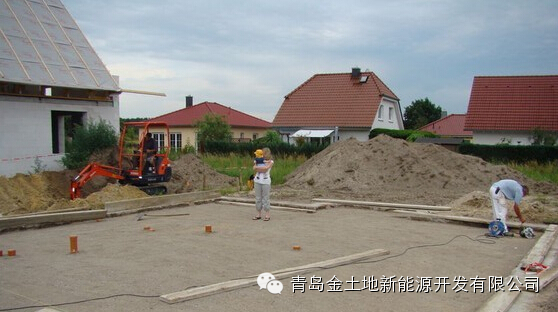

预埋各种管道线路，回填土壤，整平压实，准备铺设防水隔潮卷材。

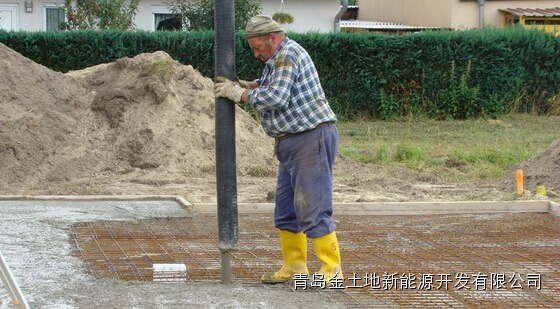

地基垫层上方，首先铺设一层防水隔潮卷材，然后垫支双层双向钢筋网，现正在现场浇注筏板基础的混凝土。

现场钢筋混凝土筏板基础，正在凝结硬化养护期间。

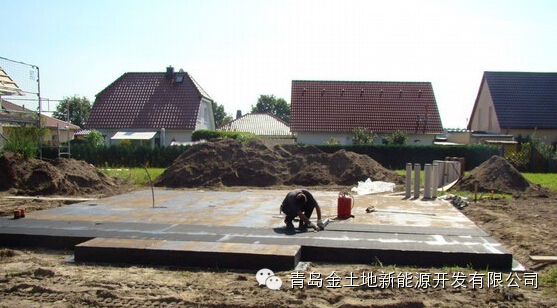

钢筋混凝土筏板基础的顶面，正在铺贴一层沥青油毡防水隔潮卷材。

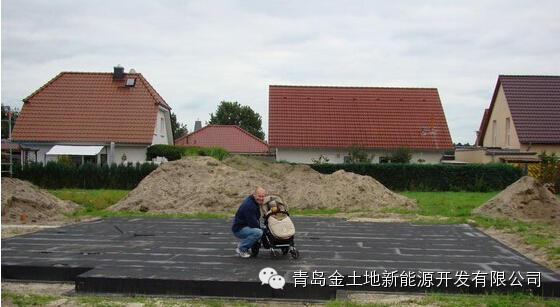

钢筋混凝土板式基础的表面，全部铺贴一层防水隔潮沥青油毡。

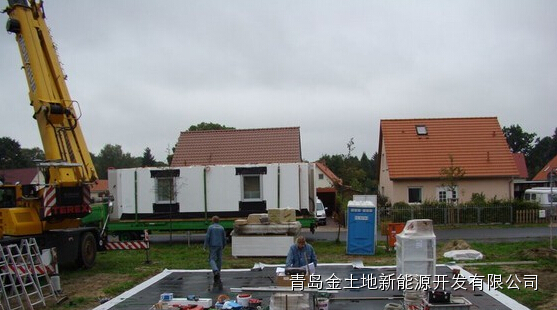

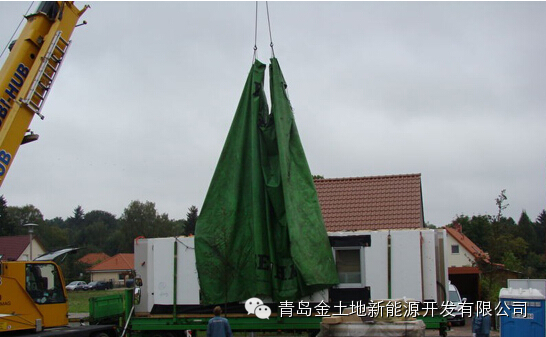

工厂预制木结构大板，使用拖车运到施工现场。

钢筋混凝土板式基础的顶面，预制木结构墙体大板的接触位置，再次铺设一层隔潮卷材。

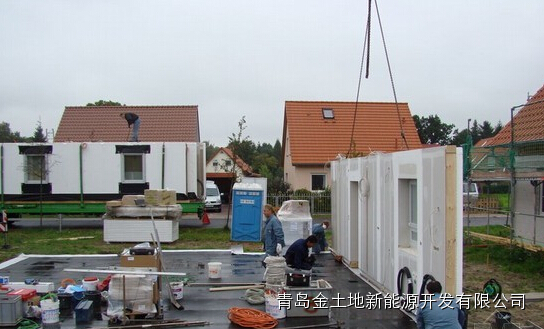

第一面预制木结构墙体大板，正在吊装就位。从图中可以看出，预制大板的构造，已经在工厂内完成。木结构框架中间，填充无机物材质的玻璃纤维保温材料，里侧表面，钉贴一层防火纸面石膏板，外墙上的窗子，也已经安装。施工现场中，蓝色的方柜，为施工现场的移动式厕所。

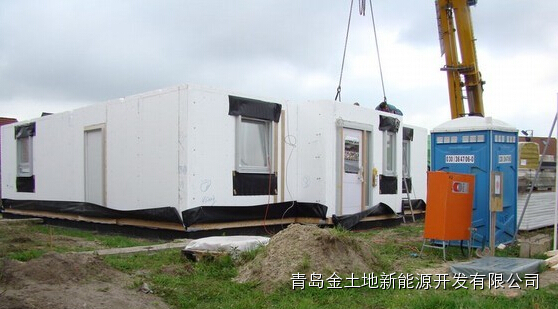

预制大板墙体，装配搭建，施工现场。

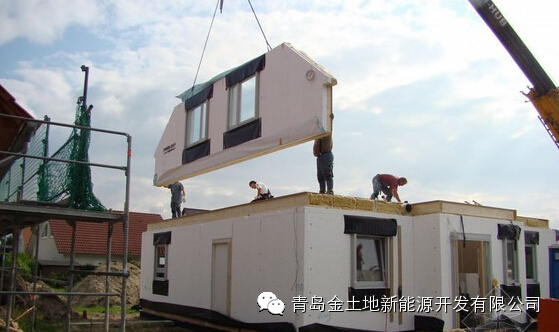

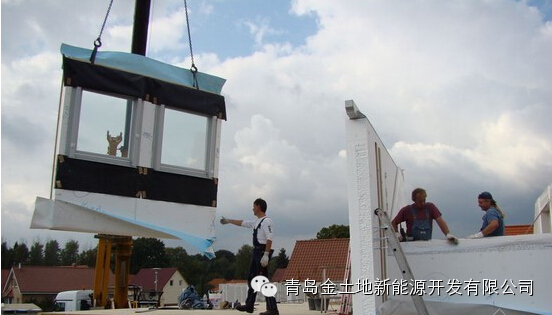

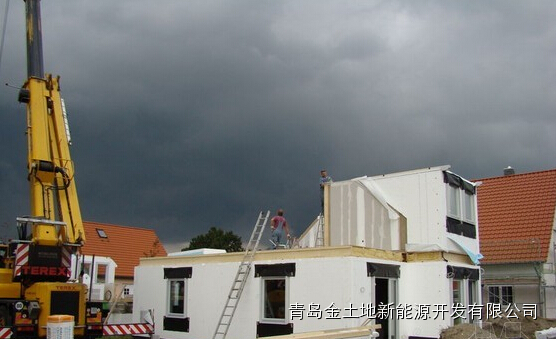

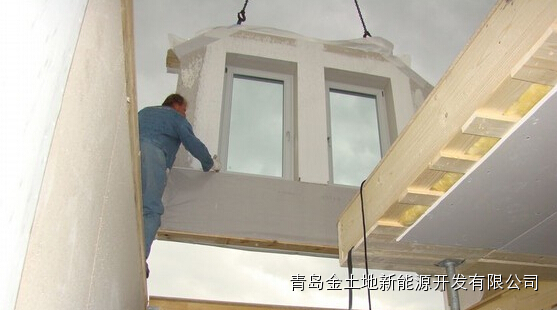

二楼地面，水平承重结构部分，吊装就位，组合搭建完毕之后，正在进行二楼预制大板墙体的吊装施工。

二楼施工现场外观

从一楼位置向上看，二楼预制大板墙体的吊装施工现场。

二楼内部局部施工现场

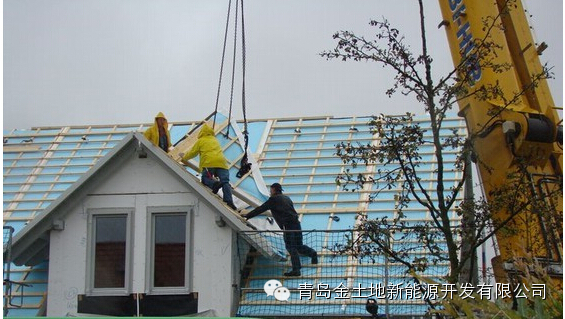

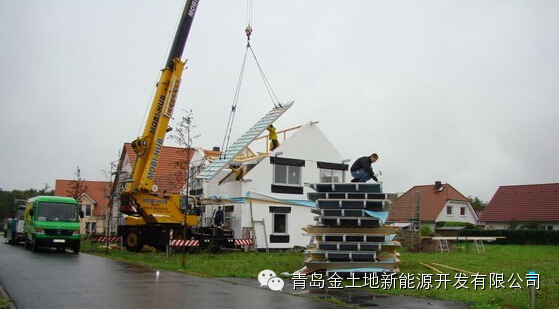

正在进行屋顶预制屋面板的吊装就位施工

上部屋面施工现场

东北方向，施工现场全景。

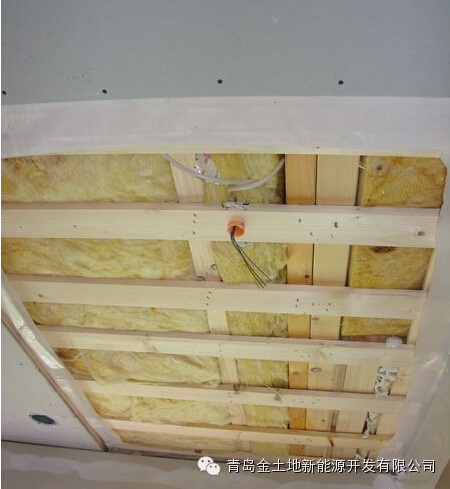

室内天花板位置局部特写

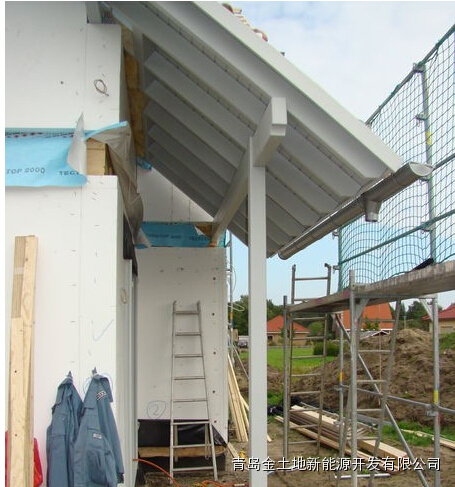

室外屋面檐口位置，施工现场。

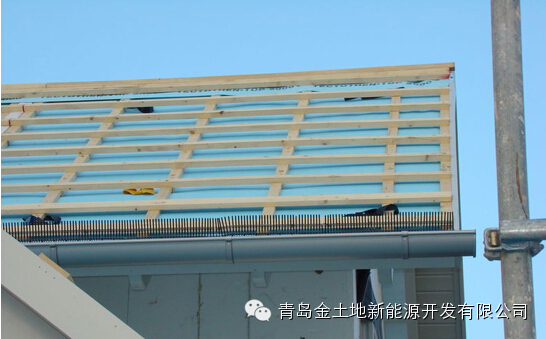

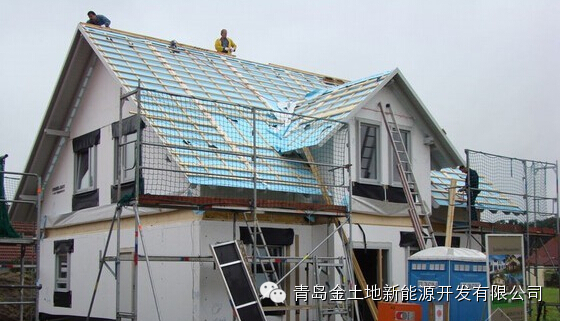

室外上部屋面施工现场局部，清晰可见，屋架外侧的浅蓝色防水保护薄膜，以及上部架设的木结构顺水木条、挂瓦木条，檐口雨水汇集槽等情况。

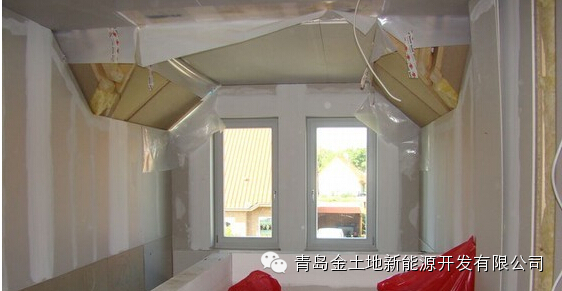

二楼内部施工现场局部

屋顶位置，酒红色瓦片，以及太阳能电池板，施工现场

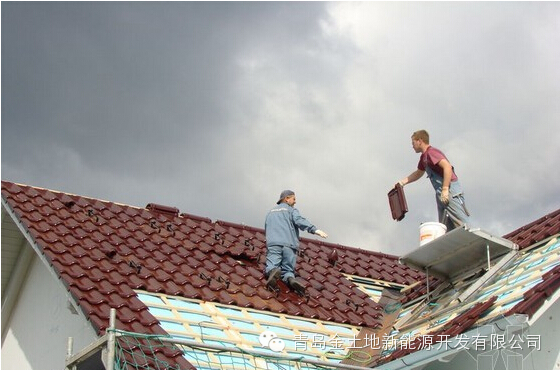

酒红色屋面瓦片安装施工现场

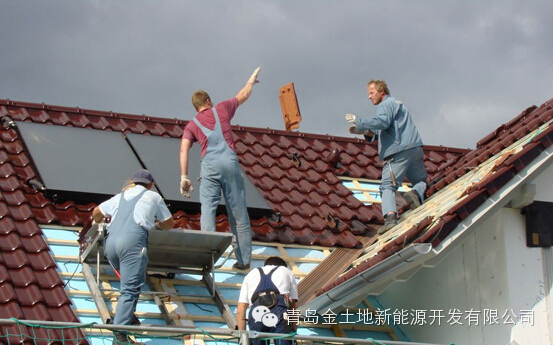

酒红色屋面瓦片，以及太阳能电池板，安装施工现场。

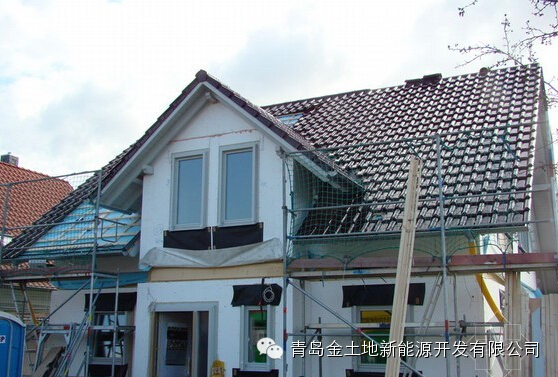

屋面施工现场外观

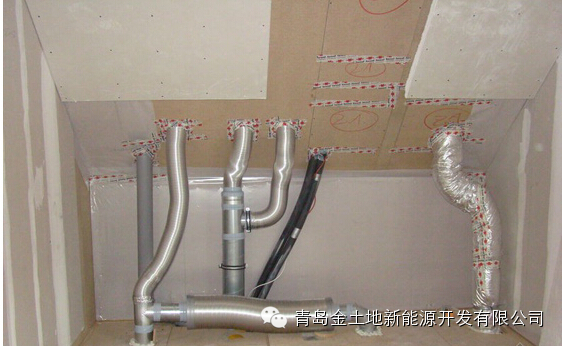

二楼内部，通风系统的管道安装施工现场。

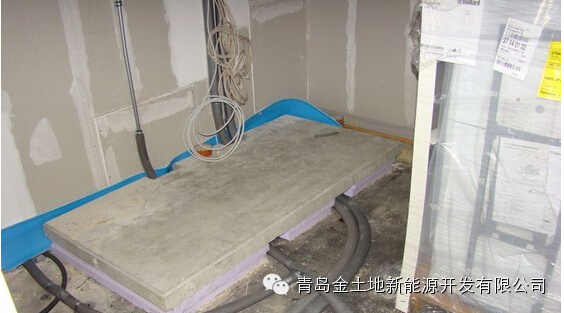

地源热泵系统主机安装施工现场，地面上的管线，主要是电力线缆。

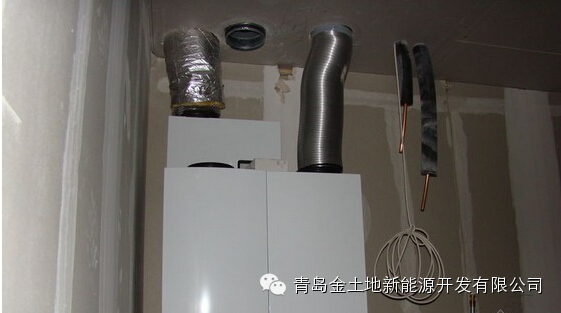

德国Vaillant-威能中央空调系统主机安装施工现场。

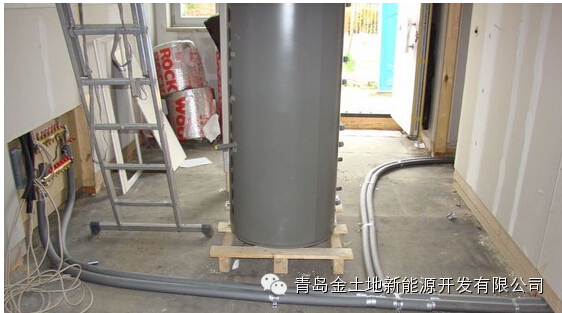

热水存储罐附近，施工现场。

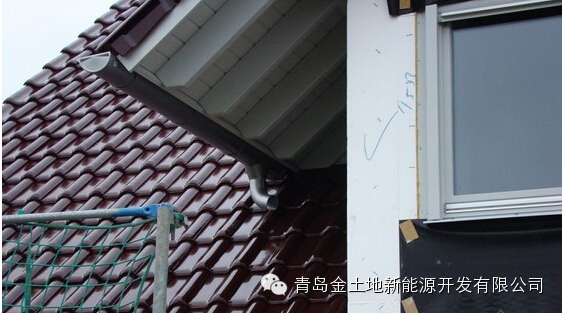

室外屋顶施工现场局部特写

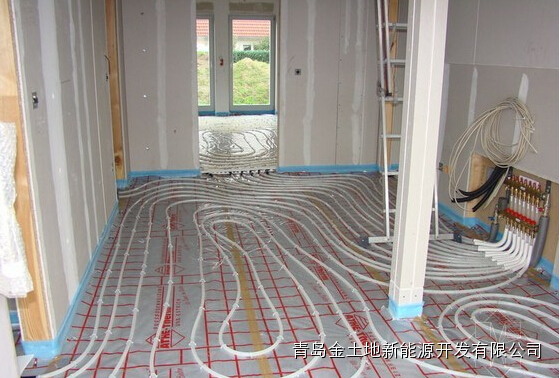

地板供暖，类似PEX材质的管线布设，施工现场。

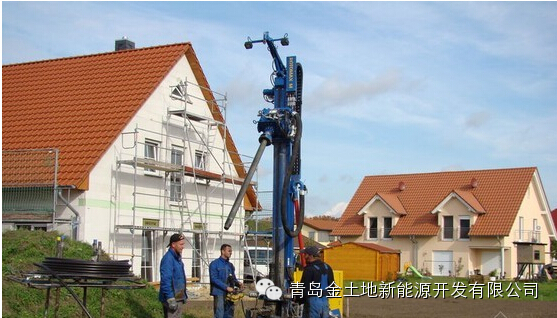

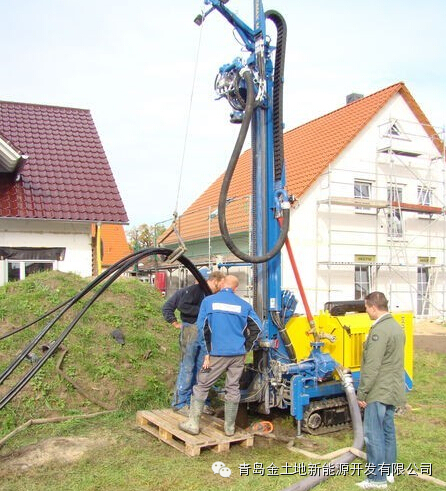

室外附近地面，地源热泵系统井源，钻凿施工现场

正在下放循环地下水水管

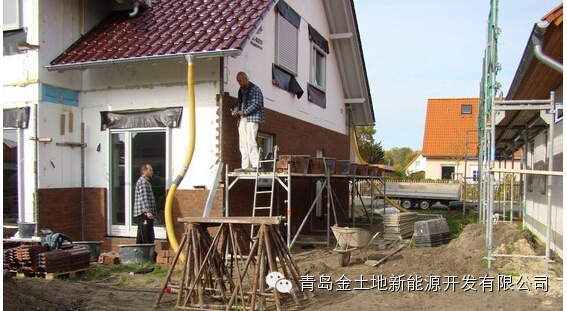

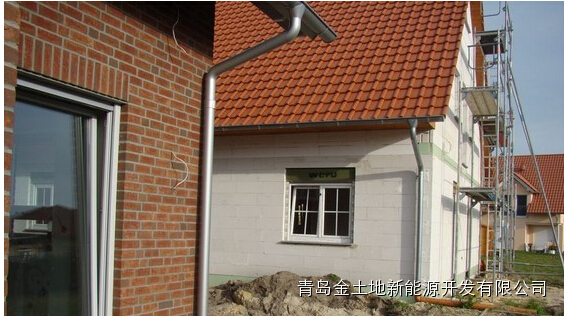

木结构承重结构独立小住宅外侧，非承重围护性砖墙的砌筑施工现场。

实心砖墙砌筑施工局部特写

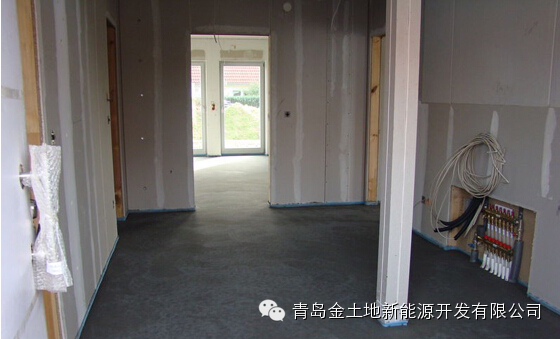

地暖系统，疏水配水器附近，水泥砂浆地面，施工现场。

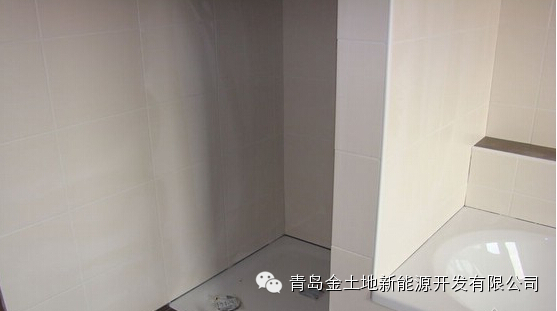

二楼浴室、淋浴间附近施工现场

接近竣工时的独立小住宅施工现场外观

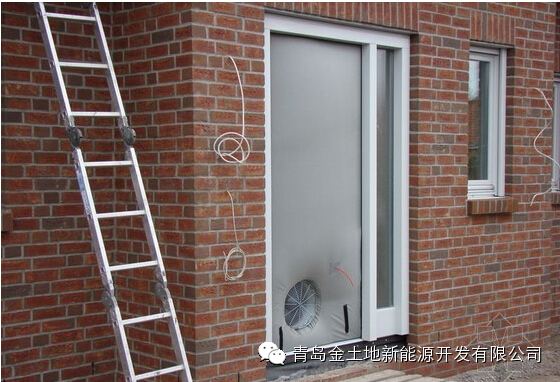

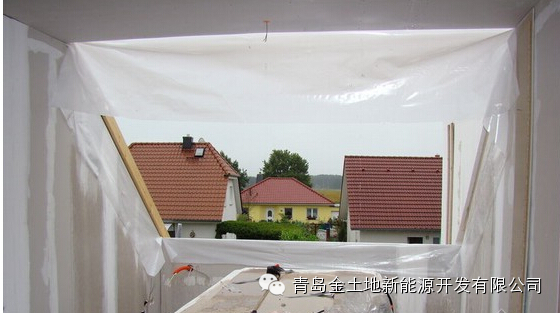

独立小住宅竣工前，密封性能风机门测试。

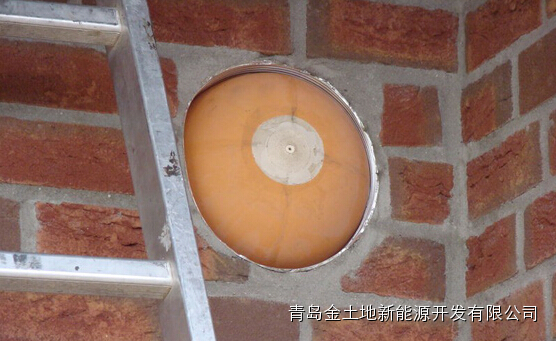

风机门密封性能测试时，临时堵上墙体上的管道口

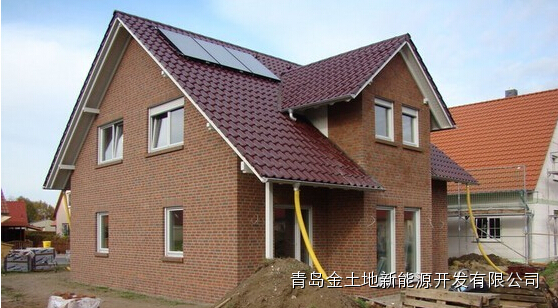

从图中可以看出，屋面檐口落水管的底部，临时接有黄色的排水管；一楼外窗，为下轴上侧里翻窗户，据说具有通风兼防盗的功能。

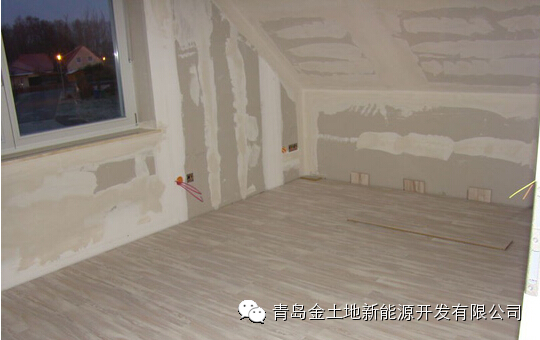

二楼一室内，铺贴强化木地板。

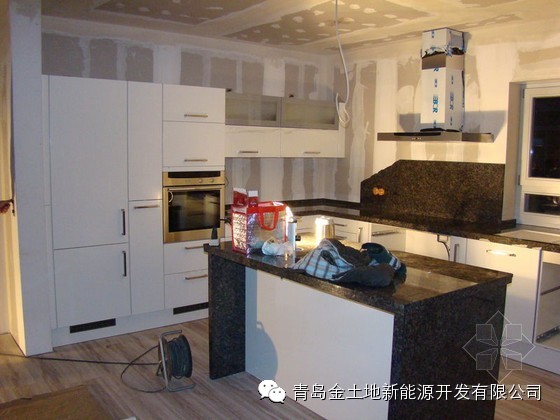

厨房内部，施工现场。

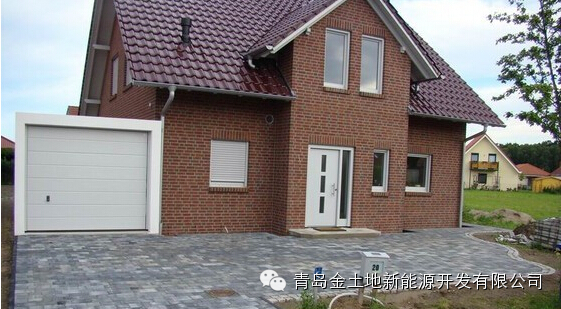

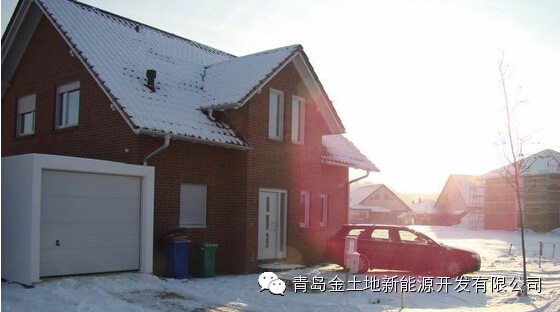

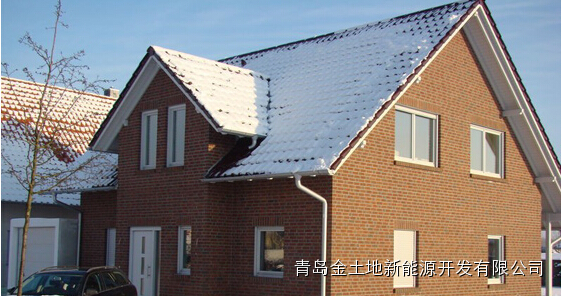

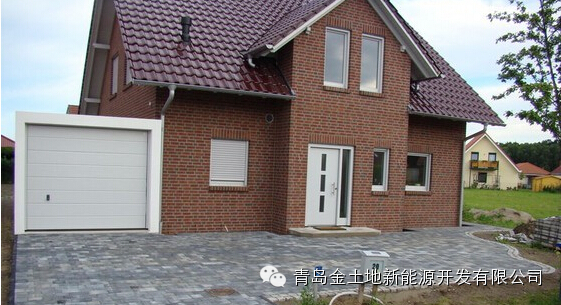

竣工以后的独立小住宅的外观

房屋四周，铺设渗水地面砖。

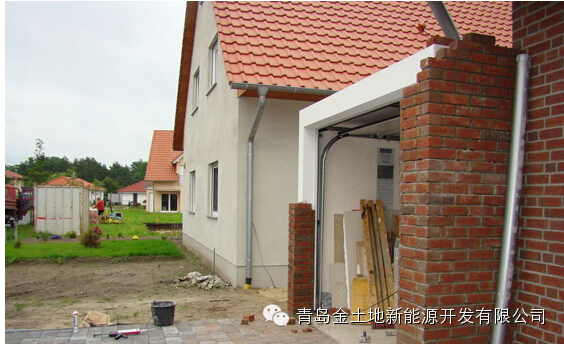

成品柜形车库外面，砌筑砖墙围护，进行改造。

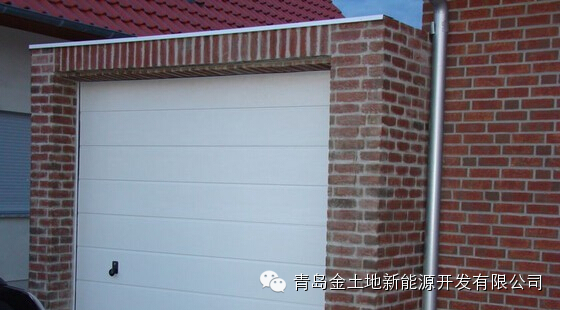

改造以后的车库前门外观
