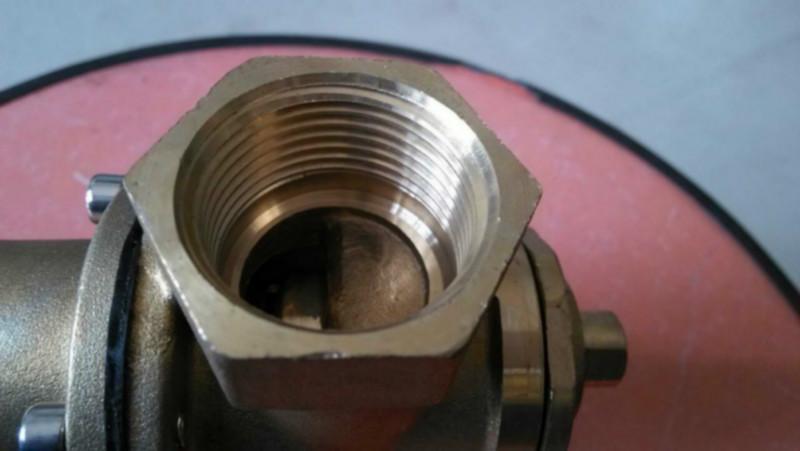

ZL47自力式流量控制阀

厂商 ：河北天工阀门科技有限公司

河北 沧州
  • 主营产品：
联系电话 ：13230793839
商品详细描述
　ZL47自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量，并将通过阀门的流量保持恒定。应用于集中供热、中央空调等水系统中，使管网的流量调节一次完成，把调网工作变为简单的流量分配。免除了热源切换时的流量重新分配工作，可有效地解决管网的水力失调。
结构及特点：
　　ZL47自力式流量控制阀是按被控管线需要设定流量，并可锁定设定状态。可自动消除管线的富余压力。能使分支管线间流量调节互不干扰，直接流量数字显示，公称压力为1.6Mpa，介质温度为O-120℃，阀体材质采用灰铸铁、碳素钢、锻压铜合金，内件材质采用铜合金、不锈钢。

安装说明：
　　应按阀体箭头所示的水流方向安装，切勿装反，在管道上可垂直安装亦可水平安装。流量设定方法：用专用扳手，打开保护盖，旋转阀杆，使刻度线调速到设定流量的对应值。应另设关断阀门。
公称直径(mm) 安装方式 阀长(mm) H1(mm) H2(mm) 恒定流量（m3/h） 重量(KG)
Dn15 螺纹连接 100 60 50 0.2-1 0.6
Dn20 110 60 50 0.3-1.5 0.6
Dn25 115 60 50 0.5-2 0.7
Dn32 法兰连接 130 70 70 1-4 4
Dn40 210 90 100 1.5-6 11
Dn50 225 100 105 2-8 12
Dn65 1240 130 110 3-12 15
Dn80 280 159 170 5-20 27
Dn100 295 175 185 10-30 30
Dn125 320 180 200 15-45 40
Dn150 350 210 220 30-70 63
Dn200 435 230 285 40-180 104
Dn250 515 310 385 100-300 189
Dn300 610 405 485 150-500 218
Dn350 625 420 545 200-788 265
